Krúžky jamiek: funkcie, špecifikácie, inštalácia

Vlastná výstavba studne je jednoduchšia a vhodnejšia na výrobu železobetónových krúžkov. Samozrejme, tieto krúžky sú odlišné a chceme povedať, ktoré produkty je lepšie vybrať, ako znížiť krúžky do studne a ako ich opraviť v stĺpci.

Železobetónové krúžky

vymenovanie

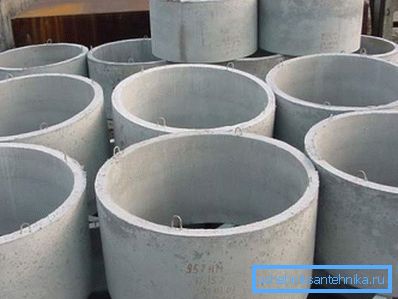

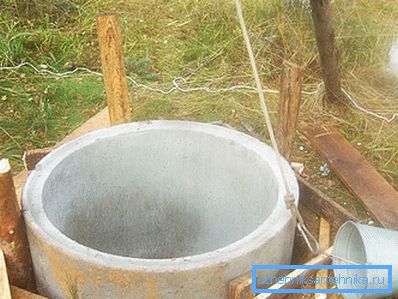

Železobetónové krúžky na stavbu studní sú výrobky z vystuženého betónu ťažkého druhu valcovitého tvaru s vnútorným vákuom. Jednoducho povedané, krúžok pripomína krátky úsek potrubia, ktorého dĺžka je približne rovnaká ako priemer.

Oceľový krúžok je určený na konštrukciu hriadeľa plášťa:

• kanalizácie,
• vypustiť,
• zrak,
• alebo inštalácie dobre,
• ako aj na výstavbu septikov,
• rôznych zberateľov
• a iných podzemných nádrží.

Inými slovami, RC kruhy sa používajú na konštrukciu prefabrikovaných betónových konštrukcií a najčastejšie sú to vertikálne stĺpiky pozostávajúce z výrobkov stojacich na sebe, upevnené spolu s konzolami, maltou alebo vlastnou hmotnosťou.

Najčastejšie podobné výrobky sa používajú na stavbu týchto štruktúr:

• Studne na ťažbu pitnej vody. Tu potrebujeme najkvalitnejšie produkty v oblasti pevnosti, spoľahlivosti a zloženia, pretože budú v kontakte s potravinovým výrobkom.
• Kanalizačné jamy. Pri stavbe týchto konštrukcií sú povolené výrobky nižšej kvality, pretože hĺbka takýchto nádrží je malá a nedochádza k žiadnemu kontaktu s pitnou vodou;
• Stormy a inšpekčné drenážne studne. Rovnako ako v prípade kanalizácie;

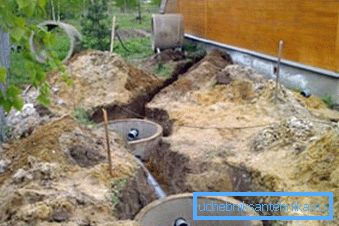

• Septiky. Rastúce požiadavky na pevnosť a spoľahlivosť kĺbov sa zvyšujú, keďže v tejto nádrži sú nečistoty, ktorých prenikanie presahuje konštrukčné limity;
• Búrkové kanalizácie a drenážny systém. Tieto štruktúry podliehajú vysokým nárokom na odolnosť voči vode a trvanlivosť.

Venujte pozornosť! Takže môžeme povedať, že železobetónové krúžky sa používajú na konštrukciu rôznych hydraulických konštrukcií a na posilnenie vertikálnych šácht jamiek.

charakteristiky

Betónové výrobky na výstavbu studní majú široké spektrum charakteristík. K hlavným patrí výška výrobku, jeho vnútorný priemer, ako aj hmotnosť, objem a hrúbka stien.

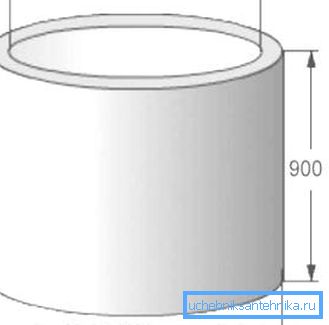

Prvé dve charakteristiky sú vyznačené na krúžkovom označení. Skladá sa z písmen KS a dvoch čísel. "COP" znamená "stenový krúžok" a čísla označujú vnútorný priemer (najskôr v poradí) a výšku časti (druhé číslo). Napríklad výrobok s označením KC 10-9 má vnútorný priemer 10 cm a výšku 9 cm.

Veľkosť betónového tovaru môže byť veľmi odlišná: výška sa pohybuje od 1 do 12 dm, vnútorný priemer - od 7 do 25 dm. Pri výstavbe akumulačných vrtov sú najpoužívanejšie produkty označené COP 10-9, pretože majú optimálnu šírku a 90 cm výšky majú hmotnosť od 550 do 630 kg, čo je tiež celkom prijateľné.

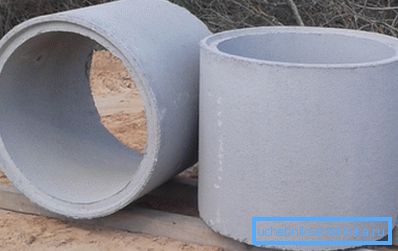

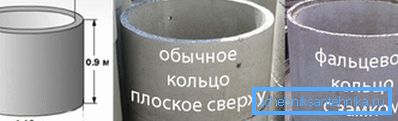

Hrúbka steny sa môže pohybovať od 8 do 10 cm, navyše môžu byť konce prstenca ploché alebo majú zámok vo forme príruby. Zámky vám umožňujú vytvoriť trvácnejšie konštrukcie a zabrániť horizontálnemu posunutiu stĺpika počas zdvíhania pôdy.

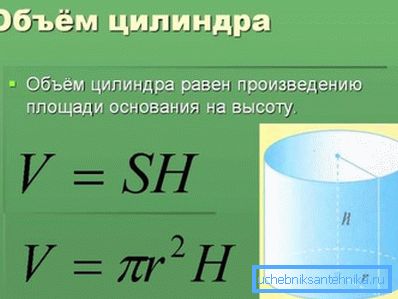

Objem výrobku možno ľahko určiť podľa vzorca:

V = S * h, kde V je objem, S je plocha základne valca, h je výška valca.

Výška je uvedená v označení, ale ako určiť oblasť základne? elementárne:

S = R2, kde? = 3,14, R = D, D je priemer uvedený v označení.

V dôsledku toho získame: V = 0.785 * D2 * h, okrem toho D je prvé číslo v označení, h je druhé číslo v označení časti.

Napríklad vypočítajte, koľko litrov je v kruhu KS 10-9:

V = 0,785 * 1 x 0,9 = 0,7065 Cu. m = 700 l.

V niektorých produktoch môže byť výška 89 cm, objem bude mierne nižší.

Rovnaký výpočet možno použiť na výpočet objemu vody vo vode prijímacej časti valca, ale namiesto výšky prstenca nahradiť výšku vodného stĺpca, ktorý možno ľahko určiť tak, že lano priložíme zaťažením do studne a merime dĺžku mokrej časti.

Montáž konštrukcií

Teraz by sme vám chceli povedať, ako pracovať s betónovými prstencami počas výstavby studne. Ako už bolo uvedené, na tento účel používajú odrody s označením COP 10-9.

Prítomnosť zámku nie je potrebná, mnohí inštalatéri majú tendenciu na ploché konce, pretože kvalita zámkov často nie je až do pary, a preto sa výrobky stanú nerovnými, navyše cena časti s prehybmi je o 500 rubľov vyššia. Napokon, skeptici tvrdia, že sila vykopávania pôdy nebude schopná zadržať žiadnu zámku ani iné upevnenie, pretože môže dosiahnuť niekoľko ton na štvorcový meter povrchu konštrukcie.

Ak máte v pláne postaviť studne s vlastnými rukami, nájdete návod na montáž železobetónu užitočné:

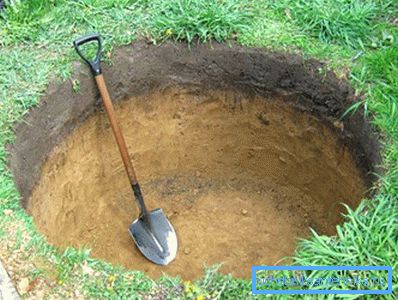

1. V prvej prstence je vykopaná jamka o hĺbke jeden a pol metra. Priemer jamy - 1,3 - 1,5 m;

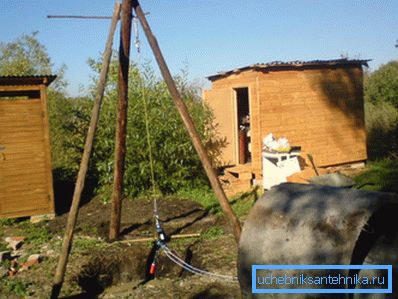

1. Stavač so zdvíhacím zdvihom alebo navijakom je umiestnený nad jamou, na konci kábla, na ktorom sú uložené štyri háky;

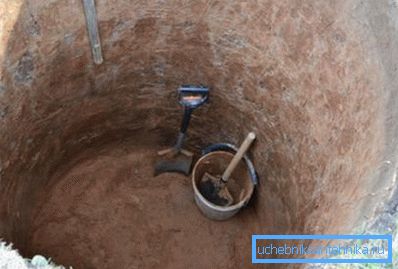

1. Pred spúšťaním krúžkov do jamky sa spodok jamy vyrovná a utláča;

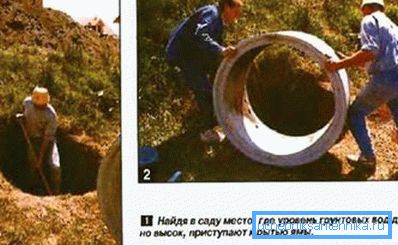

1. Betónové výrobky umiestnené na bočnom povrchu pomocou šrotu alebo inej páky a valcované na miesto inštalácie ako koleso;

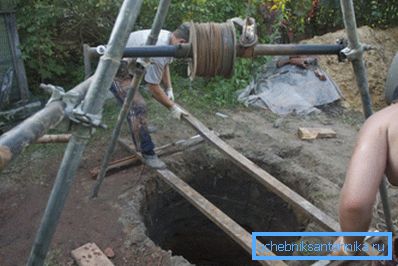

2. Ústie jamy je pokrytá dreveným štítom trvanlivých dosiek, na ktorom je výrobok navíjaný a umiestnený na konci;

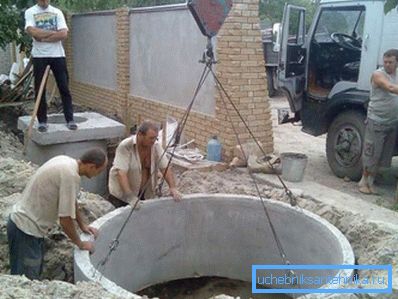

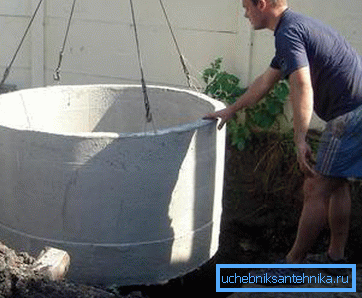

1. Zosadzovacie konzoly so zúbkovacou háčikmi, zakončené na koncoch krúžku, a začínajú zdvíhať betónové výrobky cez jamku;

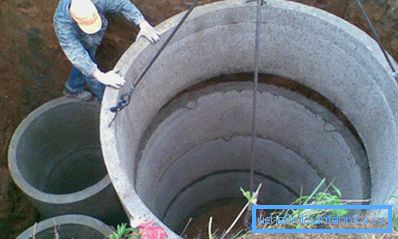

1. Keď kruh visí na kábli, štít sa odstráni z ústia jamy a výrobok sa spustí, pričom súčasne nastaví trajektóriu stlačením na bočný povrch a kývaním;

1. Keď je krúžok v konštrukčnej polohe, montážne uši sú prehnuté smerom dovnútra a koniec je potiahnutý roztokom piesku, vody a cementu. Vo všeobecnosti existuje veľa diskusií o tom, ako chýbať prsteň studne, ponúkame najjednoduchšiu a ekologickejšiu možnosť;

1. Potom je jamka opäť pokrytá ochranným štítom, na ňu je naviatý ďalší výrobok, zdvihnutý na tyči, štít je odstránený a umiestnený na predchádzajúcu časť. Presnosť inštalácie je nastavená ručne alebo pomocou pák;

1. Potom vykopávajte pôdu pod stĺpikom a keď padne pod povrch zeme, proces sa opäť zopakuje;

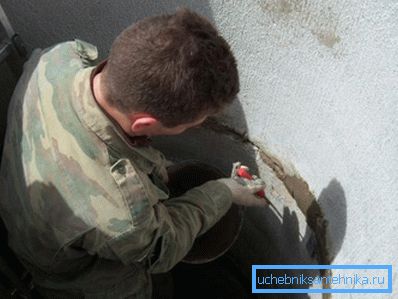

1. Po zostavení celého stĺpa sú kĺby potiahnuté cementovou maltou zmiešanou s tekutým sklom.

Venujte pozornosť! Získajte betónové výrobky len od osvedčených výrobcov s dobrou dlhodobou reputáciou, pretože životnosť studne a stav vody v nej závisí od ich kvality.

záver

Železobetónové krúžky - najpohodlnejší a najbezpečnejší materiál pre vlastnú výstavbu studne. Pre ich inštaláciu stačí dva alebo tri osoby a jednoduchý zdvíhací mechanizmus, video v tomto článku vám pomôže lepšie pochopiť zložitosť práce.
