Korkový kohút: zariadenie, aplikácia, problémy

Ako je kužeľový (korkový) žeriav? Kde sa tieto výrobky používajú? Prečo sa napríklad používa korkový žeriav 11B6BK DU50? Ako dobré sú tieto prvky ventilov v systémoch na vykurovanie a zásobovanie vodou na pozadí alternatív? Pokúsme sa odpovedať na tieto otázky.

Čo je to?

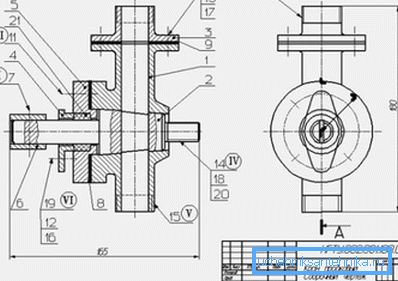

Schématický diagram a použité materiály

Toto je názov uzamykacieho alebo regulačného zariadenia, ktorého hlavným prvkom je korok - má tvar plného alebo zrezaného kužeľa s priechodným kanálom a prichádza do styku s telom so všetkými bočnými povrchmi. Nepriepustnosť vody, vzduchu, plynu alebo iného média dopravovaného potrubím je zabezpečená absenciou medzery medzi zástrčkou a stenami puzdra.

Zariadenie korkového žeriava znamená značnú plochu trenia a v dôsledku toho značnú silu potrebnú na otáčanie. Je zrejmé, že s veľkým priemerom potrubia sa stane neprijateľne veľkým; Nielen to: lepenie povrchov bude ďalej zvyšovať odolnosť.

Preto sa na výrobu korkových žeriavov tradične používajú materiály odolné proti korózii s nízkym koeficientom trenia - liatiny a mosadze.

Upozorňujeme, že vzhľadom na konštrukčné vlastnosti a nízku mechanickú pevnosť použitých kovov priemer korkových žeriavov zriedka presahuje 100 mm a pracovný tlak je 16 atmosfér.

Neexistujú žiadne pravidlá bez výnimiek: ak je to potrebné, korkový ventil s priemerom do 200 milimetrov sa môže nachádzať v predaji v oceľovom puzdre.

Avšak tie ventily, ktoré sa nachádzajú v suteréne, má málo práce:

• Na uľahčenie otáčania rúrky sa používa prevodovka s volantom.
• Korok je stále vyrobený z liatiny: ak sú k sebe pripevnené dva oceľové prvky, ani prevodovka ich nepomôže.

Utesnenie puzdra

Keďže ventil blokuje pohyb vody alebo plynu v potrubí - je ľahké ho pochopiť. A ako je zabezpečená neprítomnosť netesností vo vonkajšom prostredí?

napätie

Zátka prechádza cez teleso ventilu. Jeho závitová stopka pri uťahovaní matice, ktorá je na ňom naskrutkovaná, tlačí viečko k telu značnou silou. Neprítomnosť medzery zaručuje neprítomnosť úniku cez ventil cez potrubie a do vonkajšieho prostredia.

Je zaujímavé, že keď funguje ventil, kvalita brúsnych povrchov sa v priebehu času zlepšuje.

pružina

Plynový korkový ventil, ktorý je viditeľný na plynových sporákoch vo väčšine ruských apartmánov, je usporiadaný trochu inak: korok sa tlačí na telo pružinou, nie maticou. Malá upínacia sila, spojená s mazaním, poskytuje mierne úsilie, aby sa zátka otočila; maximálny pracovný tlak konštrukcie je však viac ako malý.

žľaza

Napokon sa vo veľkom meradle použil kohútik a kohútik na vykurovanie a zásobovanie vodou: utesnenie, ktoré bolo zabalené okolo stopky, zabezpečilo, že nedošlo k úniku. Spravidla sa používala opletená grafitová žľaza.

Spôsob, akým bol obal upnutý, zvyčajne závisí od materiálu ventilu:

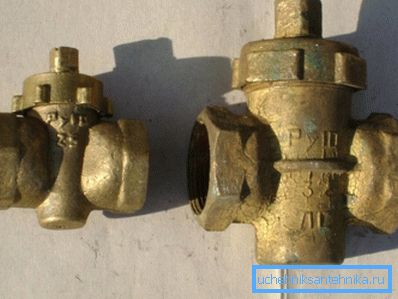

• Mosadzné výrobky používajú lisované matice.
• Korkový liatinový žeriav často používa dvojicu skrutiek na stlačenie žľazy na puzdrá na krytie žliabkov.

Spôsoby pripojenia tela k potrubiu

Existujú v skutočnosti iba dva z nich:

• príruba. Susedné príruby sú navzájom priťahované štyrmi až ôsmymi skrutkami; tesnosť je zabezpečená paronitom alebo gumovým tesnením.

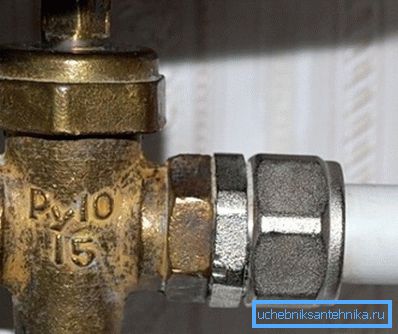

• Závit alebo spojenie. Na utesnenie sa používa sanitárny ľan a umelé tesniace materiály.

V závislosti od menovitého priemeru spojovacieho potrubia je indikované diaľkové ovládanie (podmienený priechod) ventilu. Domáca dokumentácia používa systém metrík; Diaľkové ovládanie zhruba zodpovedá vnútornému priemeru potrubia v milimetroch. Dovážaný tovar je častejšie označený v palcoch:

prihláška

Uveďme niekoľko príkladov použitia korkových žeriavov v ich rôznych popravách.

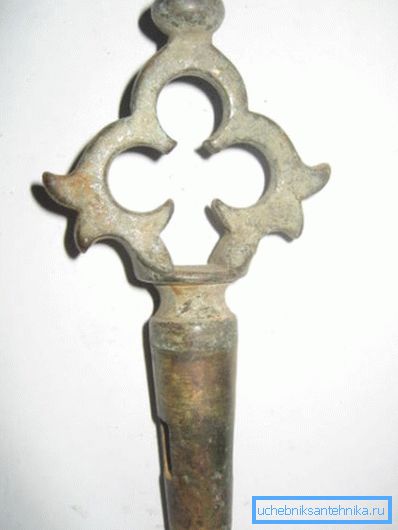

• Najzrejmejším príkladom je samovarový kohútik. Korok v ňom je držaný v tele žeriava iba vlastnou hmotnosťou.

• Miešače v sovietskom štýle s pákovým spínačom neboli veľmi pohodlné na používanie a často tečú; ale boli prakticky nedobytné. Zlomenie páky alebo korku nebola triviálna úloha.
• Trojcestné uzatváracie ventily sa používali na nastavenie teploty v apartmánoch: v závislosti od polohy umožnili tok chladiacej kvapaliny cez batériu, prepojku alebo úplne zablokoval.

Mimochodom: posledná funkcia žeriavu bola príčinou neľútostnej nenávisti mechaniky obsluhujúcej sídliská postavené Chruščovom. Nebolo okamžite možné zistiť, ktorý z nájomcov na stúpačke zablokoval kohútik.

• Už sme spomínali plynové žeriavy sovietskeho typu. Korkový ventil na pozadí skrutiek, ktorý bol rozšírený, naozaj vyzeral oveľa spoľahlivejšie a nezaručoval žiadne netesnosti.

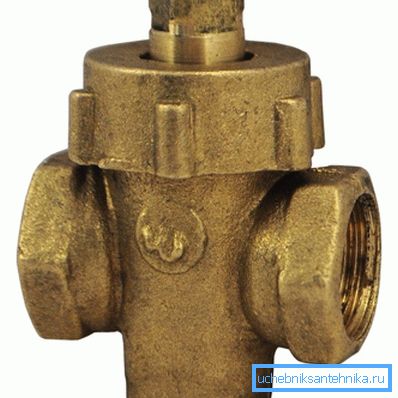

• Nakoniec spolu s skrutkovým ventilom bola korková výplňou najbežnejším prvkom ventilov vykurovacích a vodovodných systémov v 60. a 80. rokoch minulého storočia. Bolo tam predovšetkým to, že ventil 11B6BK DU50 spomenutý na začiatku nášho materiálu bol masívne použitý: bol namontovaný na vloženie dodávky teplej vody a vykurovanie vo výťahových uzloch.

Silné a slabé stránky

Ako vyzerajú korkové kohútiky v porovnaní s inštaláciami inštalácií?

Začnime s chválou v ich adrese.

goodies

• Na rozdiel od skrutkových ventilov nemusia byť orientované určitým spôsobom v smere toku vody. Priestorový ventil neohrozuje jednoducho kvôli jeho nedostatku.
• Priamy a široký kanál v dopravnej zápche vytvára pomerne mierny hydraulický odpor - opäť na rozdiel od priechodov navíjania v skrutkovom ventile.
• Z toho istého dôvodu nie sú korkové ventily nikdy upchaté so stupnicou, pieskom a hrdzou. Odpadky jednoducho nemajú kam v nich zostať.
• Z moderných guľových ventilov sa korok priaznivo odlišuje väčším odporom voči vysokým teplotám.

Mimochodom: 150 C, maximálne hodnoty pre guľový ventil, sú teplotné limity na napájacej linke vykurovacieho telesa na vrchole zimnej zimy. Vyššie hodnoty sú dosiahnuteľné iba v systémoch na vykurovanie parou, ktoré sa v súčasnosti používajú iba v niekoľkých priemyselných podnikoch.

cons

Skúsenosti autora s korkovými ventilmi v systémoch vykurovania a zásobovania vodou umožňujú formulovať tieto hlavné sťažnosti:

• A liatinové a mosadzné ventily s dlhým voľnobehom. Ak ich po piatich rokoch nečinnosti potrebujete vynaložiť úsilie, ktoré je schopné odtrhnúť závit na sógu.
• Po známej perióde nečinnosti vedie najmenší obrat ventilu k úniku vody cez žľaza. Áno, ide o problém - spoločný pre všetky výrobky s vypchávkou; avšak v prípade skrutkového ventilu sa rieši jeho úplným otvorením. Tu musíte znovu vyplniť žľazu.
• Mimochodom, okolo žľazy: môžete ich naplniť len tým, že najprv zablokujete a spustíte vodu. Aký je dôvod pre výučbu? Ak otvoríte ventil pod tlakom, zmenená zástrčka bude pravdepodobne lietať do vašej tváre na prednej strane toku vody. Najlepšie je chlad, v horšom prípade horúce.

Na porovnanie: ventil s mletými lícami na balenie náplne s vašimi vlastnými rukami tak, aby sa zablokoval.

• Pred otvorením alebo uzatvorením musí byť uvoľnený (napätý) ventil, ktorý je sprevádzaný presakovaním vody. Zvlášť sa dotýka, keď ste pod ventilom. Ak neuvoľníte napínacia matica, existuje reálna pravdepodobnosť roztrhnutia závitu z korku.
• Tyč na otáčanie musí byť vykonaná s nastaviteľným, húkačkou alebo (najčastejšie) plynovým kľúčom. Výsledkom je, že často používané žeriavy sú ľahko rozpoznateľné zaokrúhlenými, ak nie prakticky chýbajúcimi, nad tyčovými zásobami.
• Napriek tomu cena korkového ventilu nie je nižšia a často je vyššia ako guľový náprotivok rovnakej veľkosti.

záver

Zistenia sú skôr sklamaním. Zastaralý dizajn už stratil boj o inštalatérske komunikačné trhy a môže byť použitý len vo vysoko špecializovaných priemyselných plynovodoch.

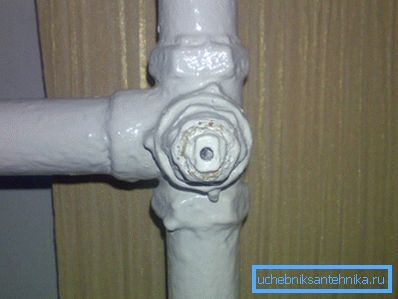

V domácnostiach, kde je pod radiátorom trojcestný korkový ventil, môžeme len čo najskôr odporučiť výmenu prívodných potrubí.

Ako vždy, vo videu v tomto článku bude čitateľ schopný nájsť ďalšie tematické informácie. Veľa šťastia!
