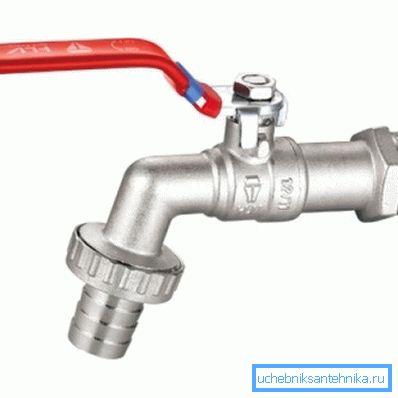

Kohútik z mosadze s odnímateľnou tvarovkou

Počet komunikačných systémov v moderných obytných budovách je veľmi vysoký a niektoré z nich vyžadujú inštaláciu vodovodných armatúr. Jedným z dôležitých prvkov je batéria, ktorá vám umožňuje dodávať tekutinu. Na rozdiel od batérie je tento spotrebič schopný dodávať len horúcu alebo studenú vodu.

Klady a zápory mechanizmu lopty

K dispozícii sú najmä vodovodné kohútiky a toaletné kohútiky, ktorých hlavná zložka má sférický tvar. Takáto popularita je spôsobená najmä početnými výhodami produktov. Avšak spolu s pozitívnymi aspektmi by sa mali považovať za negatívne aspekty.

Zoznam výhod

• Najjednoduchší dizajn neznamená prítomnosť zložitých častí, takže spoľahlivosť výrobkov je veľmi vysoká.
• Nízka cena tohto typu výrobkov na skladanie vody umožňuje výrazne rozšíriť spotrebiteľské prostredie.
• Kvôli malému polomeru otáčania páky je možné vykonať núdzový uzáver v priebehu niekoľkých sekúnd.
• Pri prevádzke takých žeriavov môžete vizuálne určiť úroveň prekrytia kanálov posuvu.
• Rozsah použitia je pomerne široký, čo znamená, že produkt je rozšírený.
• Možnosť inštalácie ručne je ďalšou výhodou, pretože v tomto prípade je možné ušetriť finančné prostriedky.

Niektoré nevýhody

• Pri nízkej kvalite pracovného prostredia môžu produkty zlyhať, najmä ak sa dlho neotáčali.
• Dlhodobé vystavenie hrdze zvyčajne spôsobuje poškodenie povrchu hlavného prvku, takže kohútik začne prechádzať vodou aj v zatvorenej polohe.
• Neodporúča sa inštalovať toto zariadenie do miestností, kde je možné znížiť teplotu na mínusové značky.

Dopĺňať! Prezentované výrobky majú dutiny umiestnené medzi telom a guľou, čo vedie k sedimentácii tuhých častíc v tejto zóne. Tento stav má nepriaznivý vplyv na sedlové krúžky.

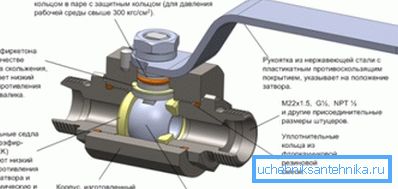

Opis princípu fungovania

Každý guľový mechanizmus má v kryte špeciálny ventil, v ktorom je vyvŕtaný priechodný otvor. Jeho priemer zodpovedá veľkosti pripojeného potrubia, preto pri úplnom otvorení nie je pozorované žiadne zníženie výkonu. To znamená, že voda prúdi rovnakou rýchlosťou a rovnakým tlakom.

Pri otvorení osi otvoru a potrubia sa zhodujú a po otočení o 90 stupňov sa oblasť prietoku úplne prekrýva. V tomto prípade vzniká bariéra vo forme bočných stien lopty v ceste pohybu vody. Ak sa páka otáča o 45 stupňov, prúd tekutiny sa vykoná v zrezanom režime.

Ako tesniaca vrstva pre medzeru medzi skriňou a lešteným povrchom pohyblivého zariadenia sa používajú koncové krúžky, ktorých lisovanie je zabezpečené špeciálnymi pružinami alebo spojovacími skrutkami.

Takéto výrobky v životných podmienkach môžu byť inštalované do umývadla. Riadenie prietoku sa najčastejšie vykonáva pomocou páky.

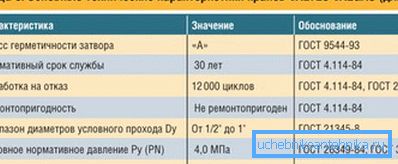

Technické informácie

Pri hodnotení produktu je potrebné oboznámiť sa s technickými vlastnosťami jedného modelu obľúbeného výrobcu. Takéto zariadenie sa zvyčajne používa ako vodovodné armatúry, ktoré je inštalované na potrubiach zásobovania teplou a studenou vodou.

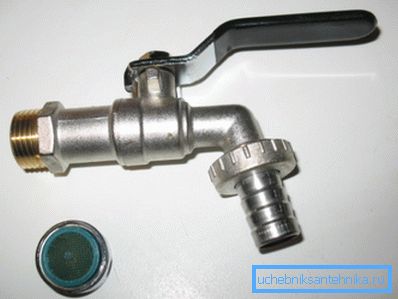

Pokiaľ ide o procesné linky, žeriav tohto typu sa môže inštalovať na prvky, ktoré vykonávajú prepravu plynov a kvapalín. Na pripojenie hadice je vymeniteľná spojka. Všetky výrobky musia spĺňať požiadavky stanovené v GOST 19681.

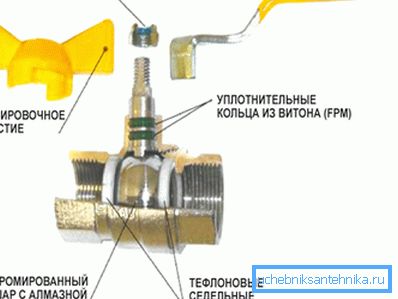

Výrobky zariadení

Tento prvok vodovodných armatúr zvyčajne pozostáva zo značného počtu komponentov, aj keď je to zariadenie, ktoré nie je veľmi zložité.

Nasleduje opis základných komponentov, ktoré zohrávajú dôležitú úlohu vo fungovaní produktu.

• bývanie obsahuje vnútorné časti a chráni ich pred vonkajšími vplyvmi. Je vyrobená z poniklovanej mosadze.
• Guľový ventil je hlavným prvkom, ktorý sa používa na otváranie a vypínanie toku. Je vyrobená zo zliatiny medi s chrómovaním.
• Sedlové krúžky Vyrobené na báze teflónu, ktorý navyše obsahuje uhlík a elastomér.
• sklad Je to kinematický prvok, ktorý prenáša silu z hnacieho mechanizmu.
• Tesniace krúžky vám umožní zlepšiť tesnenie. Hlavným materiálom je guma.
• Konektor s eloxovanou hadicou - Ide o kus vo forme objímky, ktorá je potrebná na pripojenie na potrubný systém.
• Očko matice sa týka prvkov pripojenia potrubia so závitom na realizáciu špirálového prenosu.
• Siluminová klapka pomocou upevňovacej skrutky môžete vykonávať základné činnosti pri prekrývaní vody.

POZOR! Spolu s týmto produktom sa zvyčajne dodáva špeciálny plastový rozprašovač ABS. Samotný materiál je živica odolná voči mechanickému poškodeniu.

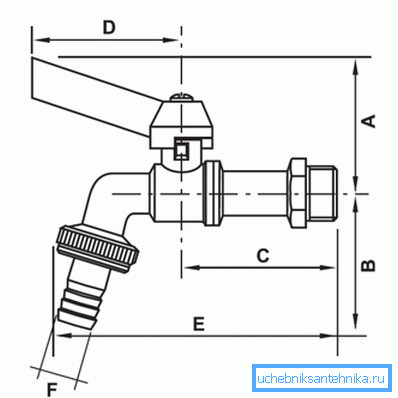

Celkové rozmery

Pre lepšie porozumenie parametrov sa navrhuje pozrieť sa na špeciálnu tabuľku, v ktorej sú uvedené základné údaje pre guľové typy spojovacích modelov. Veľkosť vlákna je zvyčajne označená zlomkom, ale v tomto prípade je lomka vynechaná.

Pokyny na inštaláciu

• Spojenie výrobku s rúrkami by sa malo uskutočňovať s použitím fluoroplastických materiálov na zhutnenie, aby sa zlepšil tesnosť.
• Pri inštalácii sa neodporúča používať rúrkové kľúče typu páky patriace do kategórie nad druhým číslom. Náraz je povolený priamo na šesťhranom dýzy.
• Upevnenie flexibilných hadíc na armatúry by malo byť vykonané pomocou tradičných skrutkových svoriek. Použitie rôznych typov drôtov v tomto prípade nie je povolené.
• Inštaláciou ventilu nemôžete prekročiť maximálny možný krútiaci moment. Pre produkty s vláknom? - 30 Nm a pre závitové pripojenie v krokoch? - 40 Nm.

Odporúčania na použitie

• Výrobky sa musia používať za určitých tlakových a teplotných podmienok. Tieto údaje sa zvyčajne uvádzajú v popise technických charakteristík výrobkov.
• Nepoužívajte zariadenie, ak je matica, ktorá zaisťuje rukoväť, oslabená. V opačnom prípade môže akcia zlyhať.

Možné chyby

Najčastejšie dochádza k úniku spojky, čo je spôsobené predovšetkým nedostatočným utesnením spoja počas inštalácie. Problém môžete odstrániť tak, že nahradíte tesnenie, ale bude musieť rozobrať.

Únik kvapaliny sa môže vyskytnúť aj pod spodnou maticou. V tomto prípade možno predpokladať, že tesniace tesnenie je poškodené. Po jeho výmene výrobok zvyčajne funguje normálne.

Ak to prúdi priamo pod stonkou, potom s vysokou pravdepodobnosťou môžeme hovoriť o opotrebovaní tesnenia ucpávacieho boxu, čo znamená, že bude potrebná kompletná výmena žeriavu.

Doprava a skladovanie

• Výrobky tohto typu by sa mali skladovať v obale, v ktorom boli dodané na spotrebiteľský trh. Hlavné podmienky vyžadujúce zhodu sú uvedené v odsekoch GOST 15150.
• Pokiaľ ide o prepravu hotových výrobkov, mala by byť vykonaná v striktnom súlade s rovnakou technickou dokumentáciou ako v predchádzajúcom odseku.

Ako záver

Vyššie uvedené bolo poučenie o oboznámení sa s tým, že tieto batérie pre analýzu tekutín z vodovodných systémov a iných komunikačných sietí. Pri predaji zvyčajne označených symbolov. Príklad: KV 15 DN15. To znamená, že sa ponúka špecifický typ vodovodnej batérie s menovitým priemerom 15 mm. Ďalšie detaily sa premietnu do videa v tomto článku.
