Kde a ako sa používa vysokotlakový kohútik

Uzavieracie ventily na prácu s vysokým tlakom (VD) rôznych pracovných médií - kvapaliny, vrátane agresívnych plynov, musia zaručiť spoľahlivú prevádzku priemyslu. Hlavným miestom v tomto zozname je palivovo-energetický komplex. Hlavným rozdielom medzi týmito zariadeniami je zachovanie všetkých potrebných výkonnostných vlastností v rozmedzí 10-80 MPa. Dnes sa pozrieme na to, čo tvorí vysokotlakový kužeľ a guľový ventil, ako aj na iné podobné zariadenia.

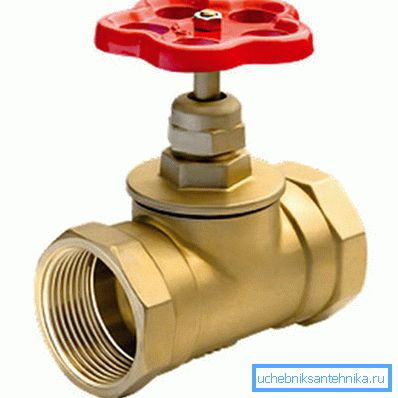

Zastávací ventil HP

Takéto ventily zahŕňajú zariadenia, ktoré sú schopné blokovať toky médií v dôsledku vratného posunutia blokovacieho prvku, ktorý sa pohybuje kolmo na povrch skrine pozdĺž stredu osi. Ide o vreteno, ktoré je zaskrutkované do závitu matice, ktorá je pevne upevnená. Jeho poloha je vo veku alebo v jase (prečítajte si aj článok Kulový ventil DN15: zariadenie a inštalačné prvky).

Bežiaca niť je ponorná alebo vonkajšia, má samočinné brzdenie, čo umožňuje, aby vreteno zostalo v medziľahlej polohe a existujúci tlak prietoku pracovného média nebude mať žiadny vplyv na zaisťovacie zariadenie. Konštrukcia telesa ventilu môže byť:

Spojenie otáčajúceho sa vretena a krytu môže byť z vlnovca alebo typu náplne. Zvyčajne sa za ventil považujú ventily s uzáverom membrány.

Charakteristiky zariadenia

Nevýhody uzavieracích ventilov:

• vysoká odolnosť v hydraulickom pláne;
• neschopnosť používať v viskóznych, extrémne znečistených kvapalných médiách;
• jednosmerný ventil.

Vďaka prebiehajúcej modernizácii existujúcich zariadení tohto typu bolo možné podstatne znížiť vplyv negatívnych faktorov na kvalitu práce a súčasne zvýšiť výhody zariadení:

• nezmenený výkon pri vysokých tlakových stratách;
• malý zdvih uzamykacieho prvku na dokončenie prekrývania;
• inštrukcia umožňuje inštaláciu na potrubí vo vhodnej polohe pre údržbu;
• malé celkové rozmery a hmotnosť.

Vysokotlakové žeriavy

Takéto ventily sú určené na prevádzku v potrubiach, v ktorých tlak presahuje normu. Zámkový prvok má preto v tomto prípade zvýšenú pevnosť, pričom najvhodnejšou metódou prekrývania je otváranie toku pracovného média. Použite 2 typy guľových ventilov HP.

kužeľ

1. Západka slúži ako blokovací prvok v tejto konštrukcii.
2. Hlavnou výhodou zariadení je nízka cena súčiastok a jednoduchosť.
3. Tento typ konštrukcie sa nepoužíva na úplné alebo čiastočné prekrytie toku médií v potrubiach s veľkým priemerom, ako aj tam, kde je tlak a agresivita príliš vysoká. Z tohto dôvodu sa kónické KVD tak často nepoužíva v plynárenskom, hutníckom a ropnom priemysle.

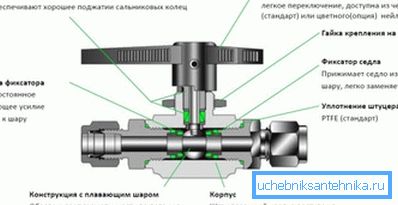

lopta

V tomto prípade je zaisťovací prvok guľatý okolo osi. Tento dizajn predpokladá vysokú tesnosť, ľahkú prevádzku, spoľahlivosť a dlhú životnosť zariadenia.

Vďaka týmto vlastnostiam sa VD žeriavy tohto typu používajú pre širokú škálu priemerov rúr. Môžu sa použiť aj na podmienky, keď teplota presiahne + 200 ° C, a pre agresívne médiá.

Hlavnými spotrebiteľmi výrobkov sú:

• energie;
• chemický, ropný, plynárenský a hutnícky priemysel;
• utility.

Tip: Pri potrubiach s malým priemerom sa zariadenie inštaluje pomocou tlmivky alebo spojky.

Keď je potrebné potrubie uzavrieť v potrubí s veľkým priemerom, ventily sa spájajú zvarením alebo prírubou. Otvorte a zatvorte uzamykací prvok cez jednotku.

Požiadavky na ventily HP

Materiály použité na výrobu takýchto výrobkov musia byť v súlade s pracovnými výkresmi. Všetky časti nesmú mať chyby, ktoré by mohli ovplyvniť ich hustotu a spoľahlivosť počas prevádzky. Počas výroby musia byť štádiá lisovania, kovania, odlievania predmetom nedeštruktívneho testovania s použitím rádiografie, ultrazvukového skenovania alebo ekvivalentnej metódy.

Teleso trysiek a prírub musí mať metrický závit s veľkým rozstupom, tolerančným poľom 6 g, ktorý zodpovedá GOST 16093. Dutinky so závitmi sú zaoblené.

Tip: Dôkladne utrite všetky tesniace plochy.

Nesmie sa povoliť akýkoľvek typ defektu, ktorý by mohol ovplyvniť spoľahlivosť a tesnosť tesnenia.

Môže to byť:

• umývadlo;
• štiepenie, fistula;
• praskliny, riziká a západy slnka.

Je zakázané používať v potrubiach VD (nad 35 MPa) korozívne kvapaliny a plynové príruby s hladkým tesniacim povrchom a príslušenstvom liateho typu. Zaručená životnosť prvkov armatúry VD musí byť 25 rokov alebo viac.

záver

Vyššie uvedené boli uzatváracie ventily VD, ich vlastnosti, ako aj ventily, ktoré sa v tomto prípade používajú. Tiež ste sa dozvedeli, aké požiadavky sú kladené na zariadenie tohto typu a aké funkcie by mali mať (pozri aj článok Radiátorový ventil - všetko, čo potrebujete vedieť o tomto ventile a regulačnom ventile).

Videá v tomto článku poskytnú príležitosť nájsť ďalšie informácie o vyššie uvedenej téme.
