Kde a ako sa používa guľový kohút 1-1-2

25-08-2018
Napájanie vodou

Pri konštrukcii domácich a priemyselných potrubí používajte rôzne materiály - HDPE alebo nízkotlakový polyetylén, kov a plast. A každý rok sa dizajnéri snažia zjednodušiť postup inštalácie, zlepšiť spoľahlivosť potrubí a zvýšiť ich životnosť. Nie poslednú úlohu zohráva schopnosť rýchlo a ľahko inštalovať rôzne uzamykacie zariadenia, medzi ktorými sú špecializované odbočky pre špecifický typ potrubia. V skutočnosti sa o nich bude diskutovať v tomto článku.

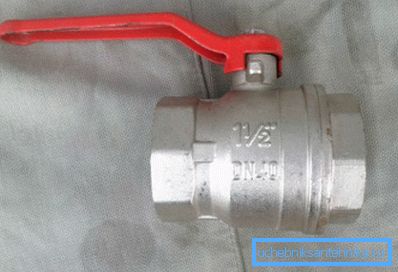

Na fotografii je zobrazený guľový kohút s páčkou 11/2 palca.

Vlastnosti guľových ventilov

Pre potrubia sa používajú rôzne modely žeriavov v závislosti od:

  • povaha a účel pracovného prostredia;
  • priemer potrubia;
  • funkcie konštrukcie potrubia;
  • miesta inštalácie žeriavu;
  • spôsob inštalácie.

Ako a kde sa používa zariadenie

Rúry sú namontované na potrubiach na spojoch rôznych úsekov, ako aj na miestach regulácie prietoku. Umožňujú nielen zaistenie tesnosti v tomto prípade, ale poskytujú príležitosť otvoriť a zatvoriť prierez na úpravu priechodu látky. Tieto môžu byť horúce, studené alebo chemicky agresívne.

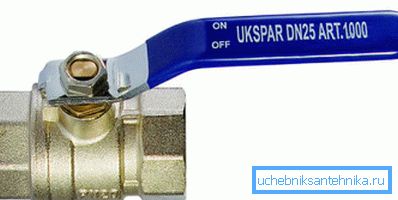

Spojovací žeriav 1 1 4

Kulové výrobky sa používajú v systémoch:

  • zavlažovania;
  • dodávka vody (pitná a technická);
  • dodávka plynu;
  • kanalizácie.

Modely zariadení sa líšia vzhľadom a zložením použitého kovu. Napríklad, veľa výrobcov kohútiky farby výrobkov pre studenú vodu v modrej, av červenej - pre horúce.

Konštrukcia guľového ventilu môže byť nasledovná:

  • roh;
  • absolvovaní;
  • multi-way (pri 3 alebo viacerých vstupoch).

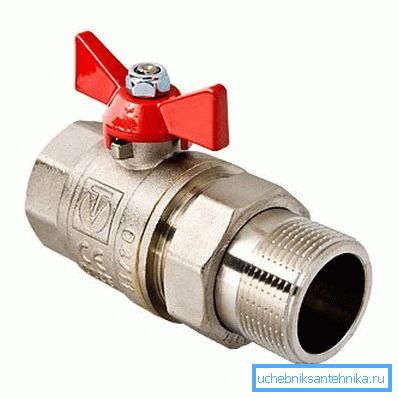

Žeriav s portálom 1 1 2 - americký

Druhy výrobkov

Okrem spôsobu inštalácie sa žeriavy vyznačujú spôsobom fungovania ich pohonného mechanizmu. Najčastejšie v štruktúrach a systémoch pre domáce účely, kde sa obvykle používajú potrubia malého priemeru, použité ručné ovládacie zariadenie. V tomto prípade je zmena polohy rukoväte jednoduchšia vo vašich vlastných rukách.

Tip: Táto metóda je skvelá pre diaľnice, ktoré sú položené na prístupných miestach. V takom prípade musí byť prístup ku guľovému ventilu vybavený dodatočnou ochranou vo forme oplotenia alebo uzamykacích mechanizmov.

Klepnite 1 4 na 1 2 pre vodu

Dnes používajte široko a žeriavy s prevodovkou. Tento mechanizmus umožňuje zvýšenie sily, čo veľmi uľahčuje postup otáčania ventilu. Okrem toho je zabezpečená kompaktnosť celej konštrukcie.

Ak je priemer potrubia 150 mm a viac, je lepšie použiť automatické alebo mechanické typy pohonov.

Môžete ich spravovať pomocou:

  • elektrická energia (elektrická);
  • vzduch (pneumatický);
  • tekutina (hydraulická).

Takéto konštrukcie umožňujú riadiť zariadenia v určitej vzdialenosti alebo dosiahnuť plnú automatizáciu riadenia prietoku potrubím. Môže sa to napríklad vyskytnúť za určitých podmienok, ako je napríklad zvýšenie alebo zníženie teploty vzduchu.

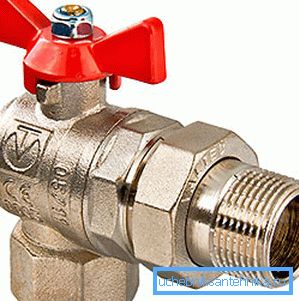

Uhlový guľový kohút 1 1 8

inštalácia

Zoberme si do úvahy, ako môžete pripojiť ventil k systému plastových rúrok, ktoré dnes získavajú čoraz väčšiu popularitu medzi spotrebiteľmi, ako aj z kovu alebo kovového plastu.

Existuje niekoľko spôsobov, ako to urobiť sami:

zváranie Najlepšia tesnosť je zabezpečená použitím termistora alebo zvárania na tupo. Po použití tohto spôsobu pripojenia je vylúčená možnosť demontáže a opätovného použitia žeriavu.
príruba Táto možnosť umožňuje inštaláciu a demontáž zariadenia bez použitia špeciálneho zariadenia. Tieto žeriavy majú tradične len dve polohy "blízko" a "otvorené", preto nie je možné regulovať prietok. Vyrábajú výrobky z nehrdzavejúcej ocele alebo liateho železa, používajú sa na potrubia s veľkým priemerom, napríklad v ropnom a plynárenskom priemysle. Zariadenia majú maximálnu pevnosť, ich skrinky sú skladateľné (2 diely) alebo liate.
spájanie Takéto pripojenie sa používa v plynových, vykurovacích a inštalačných systémoch, kde priemer potrubia nie je väčší ako 45 mm. Spojovacie kohútiky pre potrubia sú najjednoduchšie na inštaláciu a pohodlné použitie.
zväz Metóda vsuvky zahŕňa spojenie s bradavkami a maticami a spojovacie plochy sú utesnené tesnením. Táto metóda umožňuje opakovane namontovať a demontovať žeriav.

Tip: Môžete tiež použiť kombinovanú metódu pri súčasnom používaní zvárania a prírub.

Trojcestný ventil 1 1 1 nehrdzavejúca oceľ

Čo hľadať

  1. Hlavná nevýhoda guľových ventilov, čo znižuje možnosť ich použitia - malý rozsah rozmerov. S rastúcim priemerom rúr sa znižuje pravdepodobnosť výberu modelu zariadenia.
  2. Cena guľových ventilov pre plastové rúrky je vyššia ako ostatné uzatváracie zariadenia. Zároveň sú tieto náklady z hľadiska ich životnosti úplne odôvodnené.
  3. Ak je zariadenie potrebné na reguláciu prietoku, ak dôjde k neúplnému prekrytiu prierezu, môže sa v dôsledku zmeny geometrie zastavovacej gule. K tomu dochádza v dôsledku vystavenia kvapaline prechádzajúcej potrubím.
  4. Pokyny umožňujú použitie sférických štruktúr iba v systéme s nízkym tlakom. - nie viac ako 10 atm pre plynovody a 16 atm pre vodovodné potrubia.
  5. Zariadenia s guľovým typom vytvárajú optimálne podmienky pri používaní potrubia. S ich pomocou je možné ich zablokovať pri opravách alebo pri použití v sezónnom režime.

záver

Zvažovali sme v tomto článku guľové ventily. Naučili sme sa, ako a kde sa používajú, ako sú nainštalované, a zistili aj nedostatky tohto zariadenia. Keď si musíte vybrať, viete, čo hľadať. Videá v tomto článku poskytnú príležitosť nájsť ďalšie informácie o vyššie uvedenej téme.
