Kanalizačné zariadenie: požiadavky a typy

Proces plánovania a výstavby kanalizačných systémov nie je náročný, existujú však špeciálne pravidlá a predpisy stavebných predpisov, ktoré stanovujú určité požiadavky na inštaláciu a materiály. Existujú aj špeciálne štátne služby, ktoré kontrolujú výstavbu kanalizačnej siete podľa SNiP av prípade porušenia môžu uložiť pokutu alebo požiadavku na obnovu systému.

Preto pred budovaním kanalizácie s vlastnými rukami je potrebné sa oboznámiť so základnými typmi a pravidlami inštalácie.

Typy kanalizačných studní

Podľa funkčného účelu sa baní konvenčne delia na niekoľko hlavných typov:

• inšpekcia;
• diferenčný tlak;
• rotačný;
• skladovanie;
• filtrácie.

Každý z týchto typov plní svoju špecifickú funkciu.

Kontrolný vrt

Revízny vrt (fotka) je baňa, ktorá sa nachádza nad hlavným odklonným vedením. Takáto baňa umožňuje vykonávať vizuálnu kontrolu výkonu systému a v prípade potreby vyplachovať alebo mechanicky čistiť počas prevádzky.

Vo väčšine prípadov sú takéto bane inštalované na rovných úsekoch drenáže v určitej vzdialenosti, avšak bane nainštalované na oblúkoch alebo na križovatkách komunikácií sa môžu nazývať sledovacie.

Kontrolné bane môžu mať niekoľko typov:

• lineárne, inštalované na rovných častiach;

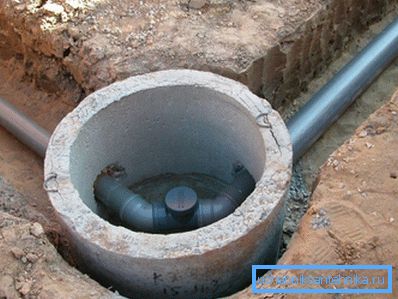

• otáčavý, inštalované na miestach, kde sa mení smer vedenia. Aby sa zabránilo hydraulickému odporu, uhol medzi prichádzajúcou a odchádzajúcou diaľnicou by mal byť aspoň 90 stupňov;

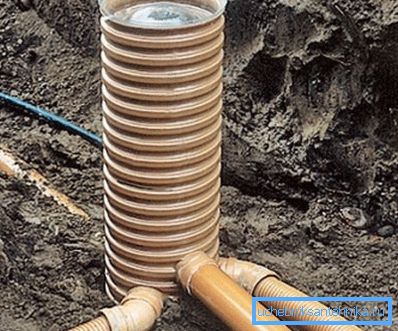

• uzlový, inštalované na križovatke niekoľkých diaľnic. Takéto komory spájajú jednu výpustnú rúrku s niekoľkými prichádzajúcimi potrubiami, ale nesmie existovať viac ako tri prichádzajúce potrubia;

• ovládanie, nastaviť na miestach, kde je súkromný systém pripojený k hlavnému.

POZOR! Vzdialenosť medzi inšpekčnými šachtami je určená priemerom potrubia. Napríklad pri priemere rúrky 15 cm je vzdialenosť medzi jamkami nastavená na maximálne 35 metrov. Pri priemere rúrky 50 - 70 cm je vzdialenosť medzi dolmi 75 metrov.

Drop dobre

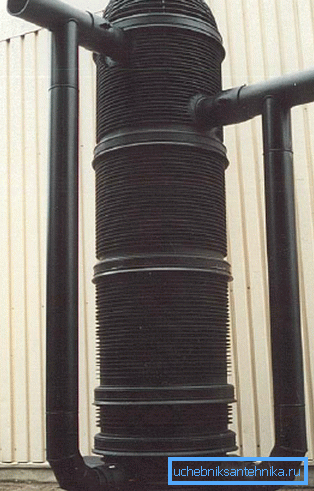

Zariadenie diferenciálnej kanalizačnej nádrže je jednoduchá konštrukcia (viď foto), ktorá je inštalovaná v takýchto prípadoch:

• pri znižovaní hĺbky priekopy pod vedením vedenia;
• obchádzanie iných podzemných potrubí alebo komunikácií;
• aby sa zabránilo vysokej rýchlosti tekutiny.

Podľa typu a funkcie sú kvapky jamiek rozdelené do niekoľkých typov:

• zvyčajná baňa s prívodom tekutiny v hornej časti a výstupom do dolnej časti;
• kvapkajte s rozbitnou stenou, aby ste znížili prietok;
• krátke kanály s vysokým stupňom sklonu na zvýšenie prietoku;
• môj s viacstupňovými rozdielmi.

Otočte dobre

Takéto bane sú inštalované na tých úsekoch diaľnice, kde sú potrebné ostré otvory kanála, pretože na týchto miestach je systém najčastejšie upchatý.

Skladovať dobre

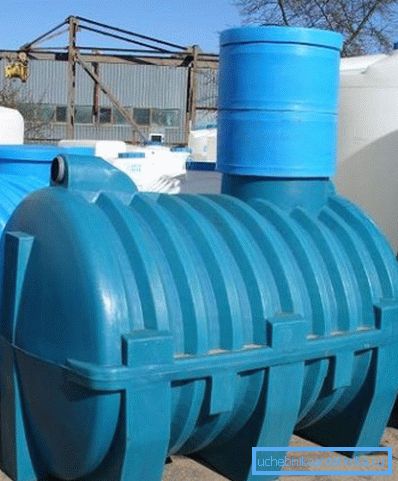

Akumulačné šachty alebo jamky (foto) sú určené na zber a skladovanie odpadovej kvapaliny s následným vyčerpaním pomocou čerpadla alebo špeciálnych vysávačov.

Pri súkromných domoch môže byť zariadenie na kanalizačné studne tohto typu výhodným riešením, ak je najbližší centrálny systém vzdialený alebo vôbec nie. Takéto bane môžu byť v závislosti od objemu vyrobené z železobetónových krúžkov, pevného betónu alebo veľkých plastových kontajnerov.

Pri malom množstve odpadovej vody je najväčšia opodstatnená montáž plastového kontajnera, pretože cena takejto nádrže je nízka a inštalácia môže byť vykonaná ručne bez zapojenia zariadení alebo profesionálnych stavebných posádok.

Filtrácia dobre

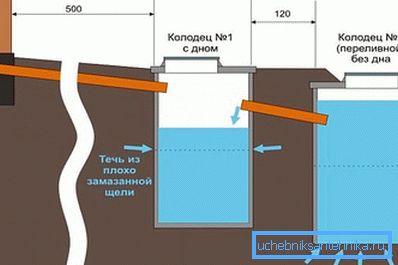

Filtračné šachty alebo jamky môžu byť otvorené alebo zatvorené. Obidva typy studní sú určené na separáciu odpadových vôd a separáciu veľkých odpadov a ťažkých látok z kvapalín.

Otvorené konštrukcie sú hriadele z dierovaných betónových blokov, kde kvapalina unikajú cez špeciálne otvory do zeme, zatiaľ čo ťažké látky zostávajú v rámci bane a následne sú vypúšťané špeciálnym zariadením na zakopanie alebo likvidáciu.

Uzavreté jamky sú uzavreté nádoby s procesnými kohútikmi, ktoré sú umiestnené v rôznych výškach. Pri prúdení odpadových vôd sa plávajúce častice vypúšťajú hornými kanálmi, sedimentárne vrstvy sú vypúšťané spodnými kanálmi.

Použité materiály

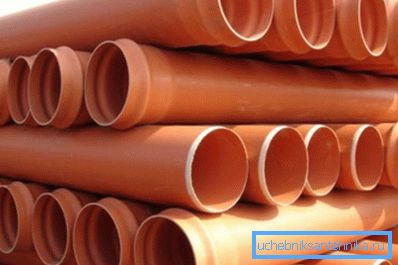

Nedávno sa používajú plastové rúry rôznych priemerov na vybavenie kanalizačných systémov súkromného domu. Priehlbiny sú vyrobené z plastu alebo železobetónu, v závislosti od objemu kvapaliny.

Zariadenie odpadových vôd z plastu má svoje výhody, z ktorých hlavným je ľahká inštalácia, odolnosť a spoľahlivosť.

Z technických charakteristík možno identifikovať také ukazovatele ako:

• zvýšená pevnosť a odolnosť voči kritickým zaťaženiam;
• odolnosť proti opotrebovaniu materiálu;
• hladkosť vnútorného pracovného povrchu, ktorá zabraňuje tvorbe rastlín;
• tesnosť spojov.

Avšak studne tohto materiálu sú určené na malé objemy odpadových vôd a nie sú vhodné pre mäkké pôdne typy, kde je možná sezónna deformácia alebo pohyb vrstiev pôdy.

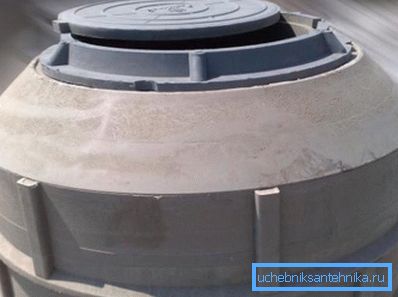

Betónové studne sa používajú všade, napriek zložitosti inštalácie.

Doly sú postavené z železobetónových krúžkov a majú niekoľko výhod:

• vhodné pre akýkoľvek typ pôdy;
• rýchlo namontované;
• má vysokú pevnosť a spoľahlivosť;
• nie sú vystavené chemikáliám.

Avšak na usporiadanie takýchto baní (vrtov) je potrebné prilákať stavebné posádky so zdvíhacím zariadením.

Základné požiadavky SNiP

Požiadavky SNiP na prístrojové kanalizačné šachty sú druhom pokynov, v ktorých sú stanovené pravidlá pre kladenie potrubia a technické požiadavky pre rôzne typy studní, pričom sa zohľadňuje sanitárna a technická bezpečnosť.

Hlavnými požiadavkami pre studne sú nasledujúce pravidlá:

• bane by nemali byť inštalované v blízkosti zdrojov pitnej vody a vodovodných systémov;

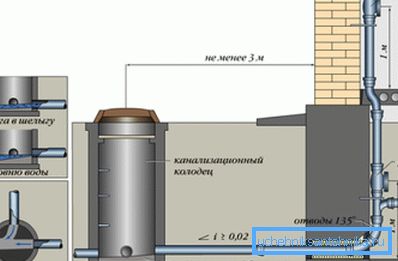

• studne sa nachádzajú v určitej vzdialenosti od obytných budov a priľahlých priestorov;
• objem studní musí zodpovedať počtu obyvateľov a priemerného objemu odpadových vôd počas určitého časového obdobia.

záver

Vybavenie domu, všetky stavebné práce sú zamerané na zabezpečenie pohodlia a pohodlia. Mnohí veria, že dostupnosť elektrickej energie a zdroj sladkej vody sa považujú za ukazovatele pohodlia. Bez vybaveného kanalizačného systému je však veľmi ťažké zavolať dom pohodlne a pohodlne, pretože bez neho nebudete môcť riadne umývať riad alebo sprchovať.

Predtým, ako začnete navrhovať kanalizačné systémy, odporúčame vám, aby ste sa oboznámili so všetkými ustanoveniami SNiP a až potom pokračujete v plánovaní, usporiadaní a konštrukcii. Môžete tiež sledovať video v tomto článku. Dodržiavanie noriem SNiP umožňuje zabrániť znečisťovaniu životného prostredia nespracovanými odpadovými vodami a dodržiavať všetky hygienické normy stanovené pravidlami.
