Káblová studňa: vlastnosti zariadenia a inštalačná

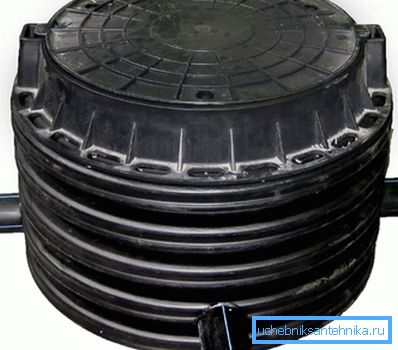

Na zabezpečenie prístupu k vodičom, telefónnym sieťam a iným diaľnicam na účely kontroly a opravy je nainštalovaný betónový alebo plastový káblový vrt. A ak sa na výrobu takýchto konštrukcií použili staršie ťažké moduly vyrobené zo železobetónu, dnes sa nahrádzajú ľahkými prípadmi z technopolymérov.

Nižšie opisujeme konštrukčné vlastnosti týchto výrobkov, opisujeme ich hlavné výhody a inštalačnú technológiu.

Funkcie zariadenia

dizajn

Ako sme uviedli vyššie, telefónne jamky káblových kanálov a iných vodičov sa používajú pri položení komunikácie.

Vykonávajú dve hlavné funkcie:

• Po prvé, inštalácia takéhoto zariadenia umožňuje prístup k položeným vodičom bez výkopu. Ak chcete skontrolovať stav drôtov, zistiť prítomnosť nárazu alebo opravy, nie je potrebné kopať výkop. Stačí otvoriť poklop a ísť do komory.

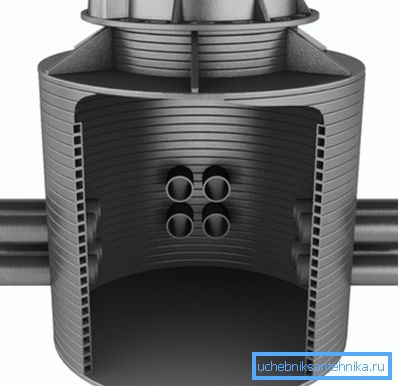

• Po druhé, moderné káblové pripojovacie studne majú dostatočne priestrannú vnútornú komoru, v ktorej je možné umiestniť pasívne zariadenie.

Na základe toho sa používanie takýchto produktov vykonáva pri pokládaní takmer akejkoľvek komunikačnej siete.

K dnešnému dňu existuje veľa zmien týchto vrtov.

Všeobecná schéma ich návrhu však zostáva nezmenená:

• Základom tela je veľký objem, vyrobený z betónu alebo plastu (PVC, polystyrén, polyetylén atď.). Plastové modely sú zvyčajne k dispozícii s výstužami a poskytujú zásobu mechanickej pevnosti.
• Kľúčová časť je namontovaná na povrchu. Šachta zvyčajne zahŕňa základňu a studňový kryt, ktorý sa opiera alebo odskrutkuje.

Venujte pozornosť! Niektoré studne pre káblové kanály sú vybavené dvoma poklopmi: vonkajšími a vnútornými. Súčasne je na vnútornom poklopu inštalovaný uzamykací systém s tajomstvom, ktorý je možné otvoriť iba špeciálnym kľúčom.

• Prípad s poklopom studne spája ústa. Návrh krku môže byť aj iný, ale v každom prípade je dostatočne priestranný, aby ste mohli ísť do drôtov.
• Niekoľko modelov je k dispozícii bez krku. V tomto prípade sa poklop pripevní ihneď na trup.

Hlavné odrody

Pokiaľ ide o typológiu, dnes priemysel vyrába veľa modifikácií výrobkov tohto typu.

Nižšie uvádzame iba tie najžiadanejšie:

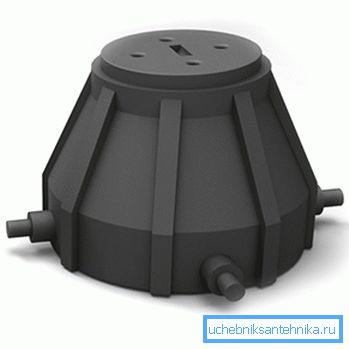

• KKT-1 a KKT-2 - sa používajú ako univerzálne systémy na sledovanie studní. Používajú sa na pokladanie štandardnej komunikácie s nízkymi pármi v súkromných sektoroch (KKT-1) a na umiestnenie pasívnych zariadení (KKT-2).

• KÓD - používa sa na kladenie optických sietí. Komora vrtu je určená na inštaláciu optických spojok, ako aj na uloženie zásoby optických vlákien.
• KKTM je studňa pre nízke telefónne siete. Môže sa vyrábať ako s valcovým telesom (KKTM-1), tak aj s rozšíreným dnom na uloženie rôznych zariadení (KKTM-2).

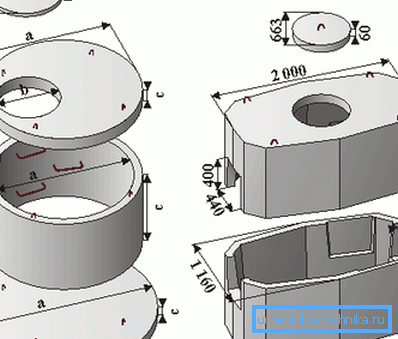

• KKS - séria betónových studní pre káblovú komunikáciu. Všetky výrobky sa vyznačujú vysokou pevnosťou a bezpečnostnou rezervou. Môže byť použitý ako v obytných oblastiach, tak v priemyselných podnikoch.

Zvláštne miesto v tomto zozname je obsadené káblovými jamkami pre silové káble. Ich konštrukcia zabezpečuje maximálnu úroveň elektrickej bezpečnosti pomocou moderných izolačných materiálov.

Výhody plastov cez betón

Napriek rôznorodosti plastové výrobky v súčasnosti postupne nahrádzajú betónové studne v mnohých oblastiach.

Je to niekoľko dôvodov:

• Po prvé, majú nižšiu špecifickú hmotnosť s porovnateľnými mechanickými vlastnosťami.
• Po druhé, ich dizajn je charakteristický vysokou tesnosťou.
• Použité materiály sú chemicky inertné (nedegradujú pod vplyvom pôdneho roztoku), trvanlivosť a ekologickosť.

Venujte pozornosť! Nízka pórovitosť poskytuje odolnosť voči negatívnym teplotám približne 50 rokov. Súčasne toto obdobie nezávisí od počtu zmrazovacích cyklov, čo je veľmi dôležité pre stredné Rusko s nestabilným podnebím.

• Plastifikácia materiálu umožňuje výrobu jamiek prakticky ľubovoľnej veľkosti a tiež umožňuje realizáciu rôznych technických riešení (spojovacie spoje, technologické otvory atď.).
• Cena plastových studní je tiež dosť cenovo dostupná.

Montážna technológia

Aby káblové pripojenie trvalo čo najdlhšie, musí byť správne nainštalované.

A s určitými zručnosťami sa to dá urobiť vlastnými rukami:

• V prvej fáze vykopávame jamku, ktorej rozmery zodpovedajú rozmerom studne.
• Na vyrovnanom dne výkopu zaspávame vrstvu piesku a zhutňujeme ho ručným alebo elektrickým tampérom. Nakoniec by hrúbka vrstvy mala byť aspoň 15 cm.

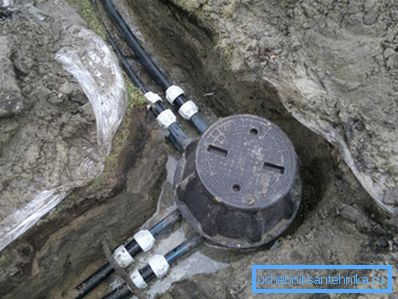

Venujte pozornosť! V miestach s vysokou pôdnou vlhkosťou alebo tesne privádzanými prívodmi podzemných vôd odporúčame montáž pod betón do betónu do hrúbky 150 mm.

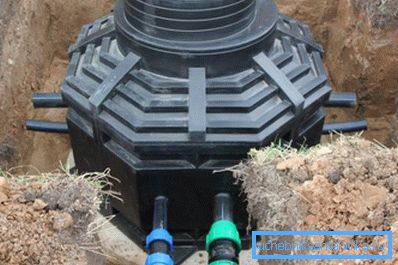

• Na dobre pripravenú základňu nastavíme dobre.
• Aby ste zabránili jeho "výstupu", keď je pôda zaplavená, vylejte betónovú "kotvu". Na odlievanie použite betón triedy B15 a vyššie.
• Ak sa v štruktúre nachádza takzvaná ložná komora, vyplníme ju betónom a to.
• Po poslednom zarovnaní začneme preplňovať medzeru medzi stenami jamy a vrtu. Zmes pieskovitej pôdy zaplníme v vrstvách s hrúbkou 20 cm s povinným zhutňovaním.
• Ak je hrdlo v oblasti dopravného zaťaženia, vyplňte betónovú oblasť. Za týmto účelom nainštalujeme debnenie okolo obvodu koruny, do ktorej vylejeme betón.
• Namiesto slepého miesta môžete použiť cestnú dosku s otvorom vhodného priemeru.

záver

Použitie betónových a plastových káblových studní je prinajmenšom preto, aby sa ušetrila energia pri pokladaní komunikácie. Po správnom výbere štruktúry a jej inštalácii podľa vyššie uvedených odporúčaní budeme schopní na jednej strane poskytnúť prístup ku káblom a na druhej strane spoľahlivo ich chrániť pred vonkajšími vplyvmi. Video v tomto článku obsahuje podrobnejšie informácie o konštrukčných a prevádzkových vlastnostiach podobných výrobkov.
