Jadro, kal a puzdro pre studne

Vzhľadom na veľmi veľké zaťaženie, ktoré je možné pri extrakcii a dodávke artesiánskej vody, ako aj samotnej technológie vŕtania sa spravidla používa oceľové puzdro pre studne ako sud pre stĺpec vody. Okrem toho sa používa viac častí stĺpcov a kalov, ale celý tento materiál stále slúži jednému účelu. Nižšie budeme hovoriť o tom podrobnejšie, a tiež ako doplnok, pozri tematické video v tomto článku.

skúmavky

Poznámka. Treba mať na pamäti, že žiadna penetrácia nie je artesiálna, ale len to, čo sa dostane do vodonosnej vrstvy na vápencoch, a všetko ostatné, menej hlboké, sa robí na piesku. V súvislosti s tým sa mení dĺžka a priemer puzdra pre studne, pretože v rôznych hĺbkach a zaťaženiach sa líšia.

klasifikácia

• Po prvé, poďme pochopiť, čo je kryt pre studňu, aby sme získali jasnejšiu predstavu o účeloch iných typov používaných pri vŕtaní. Takže puzdro slúži na upevnenie rozpadajúcich sa stien samotnej penetrácie a na izoláciu vodného hriadeľa, ktorý je vytvorený počas vŕtania. Pre vzájomné upevnenie sa používajú tri typy ukotvenia - spojenie bradavky, nelepivosti a spojky (keď sú súčasti navzájom zašroubované).
• Jadro a puzdro pre vzhľad a technické parametre studne sú prakticky rovnaké, ale pri usporiadaní zdroja majú rôzne účely. Stĺpec sa používa na výber a transport jadrového prijímača a samotné vŕtanie sa v takých prípadoch nazýva jadro. Výhodou v tomto prípade je, že penetrácia sa uskutočňuje s minimálnou deštrukciou horniny na stenách, čo uľahčuje jej ďalšie usporiadanie a prevádzku.

Poznámka. Na základe vyššie uvedených skutočností je definícia stĺpikového pri priechode vrstiev jadrovým zvedačom. Definícia puzdra sa však vzťahuje na ten istý prvok, ale v procese jeho fungovania.

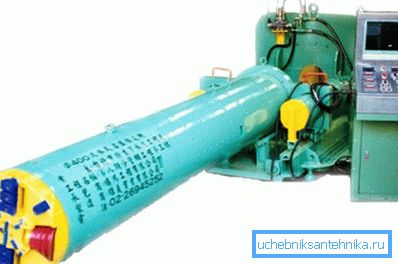

• Takéto usporiadanie, ako na obrázku vyššie, je rúrka, ktorá je zasunutá zhora, ale má bočné otvory. Je určený na ochranu čerpadla pred prienikom slizu (veľké a malé pevné častice od zeme).

Technické špecifikácie

Podľa GOST 6238-77 (UDC 622.245.1: 006.354) sa kovové puzdro na jamku môže použiť hlavne na jadrové vŕtanie a vnútorné trapézové vlákno sa na svojich koncoch rozrezá štandardným rozstupom 4 mm. Ako sme už uviedli, ich dĺžka je veľmi odlišná a môže byť od 1,5 do 6 metrov, ale závisí aj od prierezu. Dokovanie sa uskutočňuje pomocou bradavky, ktorá je na oboch stranách rovnako vonkajším závitom (pozri tiež článok Podnikový plán: vrtanie studní na komerčnom základe).

V takýchto situáciách, keď sa vyžaduje skriňa s malou časťou, sa používajú nelepivé kovové rúrky, na jednom konci ktorých sú vnútorné závity rezané, a na druhom konci vonkajšie závity sú stále s rovnakým štandardným rozstupom 4 mm.

Vzhľadom na malú pevnosť stien materiálu sa používajú hlavne na obaľovanie studní na piesku, to znamená, kde je možné preniknúť do minimálnej hĺbky. Takéto zariadenie je o niečo lacnejšie kvôli úspore komponentov, pretože tu sa zostava bez bradavky.

Poznámka. Jadrové krycie prvky s vsuvkou a nelepivým závitovým pripojením sú vyrobené z ocele, kde je pevnostná skupina označená ako M, K a D, ako to vyžaduje návod od GOST 6238-77.

Na výrobu plynu a vŕtanie vody počas rotačného a mechanicko-mechanického vŕtania sa používa ďalší tretí typ, to je oceľové plášťové potrubie pre studňu so spojkou. Podľa GOST 632-80 (OKP 13-2100) sa na výrobu používa oceľ so silami C, D, K, E, L, M a R. Na koncoch je vonkajší pravý kužeľovitý závit, len tu rozstup je už 3.175 mm.

Zúženie vlákna, kde je priemer plášťa pre vrták od 114 do 168 mm, to znamená malý úsek, je 1/32 a kde priemer je väčší ako ten, ktorý bol špecifikovaný skôr, je zúženie 1/16 - dvakrát menšie.

Spojky majú identickú niť, ale už vnútornú, so zinkovým povlakom na ochranu pred koróziou. Dĺžka konštrukčných prvkov s takýmto spojením sa pohybuje od 9,5 do 13 metrov, pričom vonkajší závit je potiahnutý ochrannou farbou.

Pre priechody s veľkým priemerom podľa GOST 10706-76 (ST SEV 489-27) sa používa oceľ s úsekom od 426 do 1420 mm. Montáž (spojenie) kolóny sa vykonáva zváraním.

Okrem toho sa na pripevňovanie stien pri penetrácii používa plast (polyetylén, polyvinylchlorid, polypropylén), ako aj sklolaminát. Takéto materiály sú obzvlášť populárne na pôdach nasýtených vlhkosťou, to znamená v agresívnom prostredí pre oceľ. V minulosti (a niektorí to robia teraz) sa používal azbestový cement, ale takáto kompozícia je zdraviu škodlivá a lepšie ju nepoužívať.

V špeciálnych prípadoch sa používa dvojitý plášť - na vrchole - kov, a v strede - plast, ale cena takéhoto projektu je pomerne vysoká a kvôli vysokým nákladom sa používa veľmi zriedkavo.

záver

Plášťové rúry s rôznymi geometrickými parametrami (dĺžka a šírka) si môžete ľahko zakúpiť v železničných predajniach, ako aj vo vrtákoch. Nezabúdajte však, že bez licencie môžete prejsť do hĺbky nepresahujúcej 80 metrov (pozri tiež článok "No v dedine").
