Inštalujeme ponorné čerpacie stanice pre studňu

Pokiaľ ide o ich konštrukciu, čerpacia stanica so ponorným čerpadlom pre studňu sa nijako nelíši od podobnej inštalácie pre studňu, ale tu je tu jedna dôležitá výhoda - priemer jednotky na tom nezáleží! Napriek tomu, že zdroje vody sa medzi sebou navzájom veľmi nelíšia (s výnimkou sekcie a niekedy aj hĺbky), mala by sa venovať osobitná pozornosť tomuto usporiadaniu - existujú určité nuansy.

Nižšie budeme hovoriť o tom podrobnejšie a tiež vidieť tematické video v tomto článku ako doplnok.

Usporiadanie a inštalácia

Typy čerpadiel

Poznámka. Podľa princípu vnútorného zariadenia môžu byť všetky ponorné čerpadlá rozdelené na odstredivé a vibračné. A ak hovoríme o typoch, môžeme povedať o dobre, dobre, drenážnych a fekálnych agregátoch, ale v skutočnosti sa všetko môže použiť na prívod vody z studne.

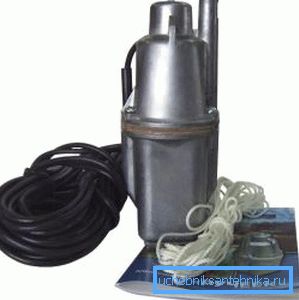

• Najjednoduchšou možnosťou pre dodávku vody zo studne doma je Vibračné čerpadlo - jeho výkon je dostatočný pre rodinu 3-4 ľudí a dokonca aj zalievanie kuchynskej záhrady, okrem toho má malú cenu a vynikajúci prevádzkový zdroj. Takáto jednotka však nemá automatický časový spínač na spustenie a zastavenie, preto je potrebná nádrž v podkroví, ktorá je naplnená a potom spotrebovaná až do nasledujúcej náplne.

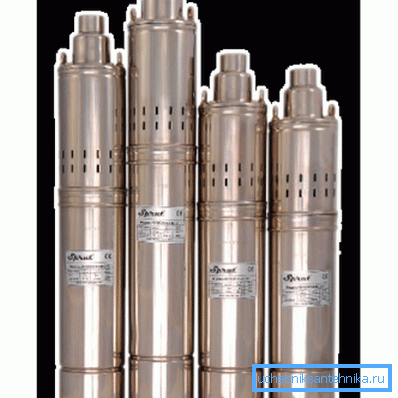

• V prípadoch, keď je vrt na vrtáku, môže dôjsť k tomu, že filtračná zóna oslabuje (sieťový filter sa jednoducho vyčerpá) alebo vôbec neexistuje, potom je vo vode mnoho piesočných prvkov, to znamená piesku. V takýchto situáciách sú agregáty so šnekom ideálne, pretože zrná piesku nie sú prekážkou.

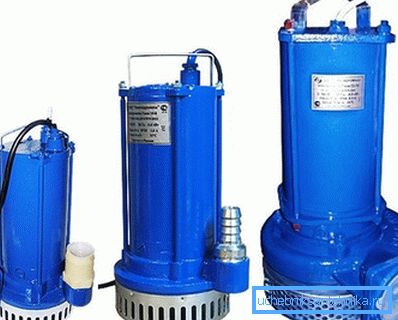

• Drenážne jednotky môžu slúžiť aj ako ponorné čerpacie stanice pre studne, skutočnosťou je, že ich hlavným účelom je čerpanie znečistenej vody z rôznych nádrží, takže sa dá robiť nielen prívod vody, ale aj čistenie. Takéto zariadenia sa dajú rozdeliť do troch kategórií - s 1) viackanálovým, 2) jednokanálovým a 3) otvoreným obežným kolesom:

1. Viackanálové koleso sa používa na obyčajnú, čistú alebo znečistenú vodu s malými odpadmi;
2. Jeden kanál môže byť už použitý v prítomnosti väčších trosiek a dokonca aj výkalov;
3. Otvorený typ kolesa môže recyklovať veľké nečistoty a dokonca aj padlé listy, pretože v čerpadle je vrtuľník.

• Fekálne čerpadlá v skutočnosti tiež patria k drenáži, len zvyčajne prichádzajú s otvoreným kolesom a brúskou. Ale tieto jednotky bez problémov, môžete pumpovať vodu z ich studne.

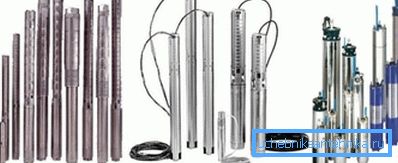

• Najčastejšie sa pre studne používajú odstredivé čerpadlá s malým priemerom, možno preto, lebo sú na ne zvyknuté, ale ich výkon je tiež v nadmorskej výške a výkonnosť môže byť vždy vyberaná dostatočne. Jasnou výhodou je ich malý priemer - pri čistení studne sa čerpadlo nebude musieť vytiahnuť - nebude to rušiť.

• Hydrophore patrí k povrchovým čerpacím staniciam a je určený na zásobovanie domácimi potrebami rodiny 4-5 osôb. Ak máte hydrant na napájanie, výkon takejto jednotky nemusí stačiť, inštrukcia navyše umožňuje používať iba 9 m ponorenia hadice na nasávanie vody pod úroveň stanice. Znamená to, že až do vodného zrkadla v studni by nemali byť väčšie ako 8 m na dynamickej úrovni.

Tabuľka priemernej spotreby vody

Poznámka. Výber čerpadla by sa mal uskutočňovať podľa spotreby vody. Takže musíte brať do úvahy jeho pomer k spotrebe energie za hodinu a musíte brať do úvahy všetky kúpeľne súčasne.

Montážne práce

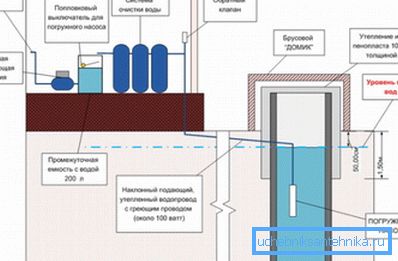

Zvyčajne sa inštalácia začína kopaním zákopu z studne do domu, ako na obrázku vyššie, a jeho hĺbka by mala byť väčšia ako bod mrazu v tejto oblasti, najmenej 10-15 cm, ale ešte lepšie. Mali by ste tiež vytvoriť vstup do základov budovy alebo kopať pod ňou (to je zriedkavé) na vedenie vodovodného a elektrického pripojovacieho kábla.

Najlepšie je vykopať výkop z domova zo studne, ale treba poznamenať, že porušenie tohto princípu nebude kritickou chybou pri inštalácii ponorného čerpadla (ale nie hydrofóru).

V stene studne, teda v betónovom kruhu, musíte vytvoriť otvor, cez ktorý bude voľne prejsť hadica s priemerom 32 mm a elektrický kábel. Ale tu je potrebné mať na pamäti, že nie samotná hadica prejde cez prsteň, ale rohová spojovacia armatúra, ktorá má 50 mm. Takže musíte vytvoriť otvor o priemere 70 mm alebo 100 mm.

V hĺbke pod bodom mrznutia pôdy je veľmi často možné zakopávať podzemnú vodu, ktorá prenikne cez otvory vytvorené v podklade a stenu studne. Preto po pokládke potrubia a elektrického kábla musia byť otvory tesne uzavreté cementovou pieskovou maltou alebo lepidlom na dlaždice akejkoľvek značky.

Odporúčania. Pôda, s ktorou zaplníte výkop, sa okamžite neusadí do pôvodnej polohy, okrem toho môžu byť ostrými kameňmi, ktoré poškodia steny hadice. Preto sa v spodnej časti výkopu naleje piesočná vankúš, na ňu sa položí potrubie a kábel a zhora sa naleje 10-15 cm piesku. Aby sa piesok mohol rýchlo usadiť, musí sa hojne nalievať vodou.

Je veľmi dôležité venovať pozornosť hĺbke ponorenia čerpadla, berúc do úvahy dynamickú (nie štatistickú!) Úroveň vodného stĺpca. To naznačuje, že horná časť jednotky by mala byť znížená do hĺbky jedného metra a jej spodná časť by nemala dosiahnuť dno, aspoň pol metra.

V opačnom prípade (ak tieto podmienky nie sú možné) takéto zariadenie nemožno nainštalovať, ale tu môžete získať pomocou vibračného čerpadla, ako je Kid alebo hydrofóra - výkon nie je ten istý, ale stále bude poskytnutý prívod vody.

Ponorná čerpacia stanica pre studňu má spravidla krátky elektrický kábel, ktorý nikdy nie je dostatočný na to, aby sa dostal do zdroja energie, to znamená, aby sa dostal do domu. Preto budete určite musieť vybudovať to, a ak je terminál na hlave, kde môže byť pripojenie možné, potom nebudete mať takúto príležitosť.

Zvoľte chýbajúci kábel s dvojitou izoláciou nad prierezom, ktorý sa zhoduje s čerpacím kusom, a urobte jeden z typov zákrutov uvedených na obrázku vyššie.

Každý zákrut zvlášť a potom celý kábel je vo všeobecnosti uzavretý spojkami z polyolefínu (POF). Takéto tepelné zmrštenie pri zahrievaní na 120 ° C. zmršťuje sa v rozmeroch 2-4 krát a po ochladení tvorí vynikajúcu izoláciu, ktorá sa nebojí vody a má vysokú mechanickú pevnosť. Ak chcete ohriať spojku, môžete použiť akýkoľvek pochodeň alebo dokonca použiť horák (noviny valené do trubice).

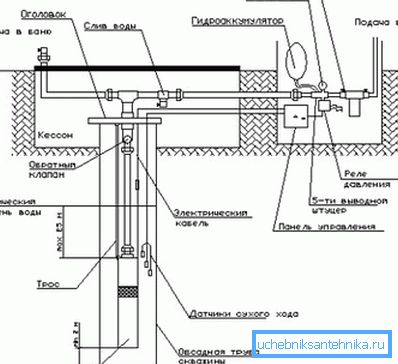

Teraz prichádzame k najzákladnejším - zostavenie schémy zapojenia, ktoré vidíte na obrázku vyššie a v súbore dokumentov jednotky je zvyčajne dodávané. Okrem poradia zhromažďovania však stále existujú určité nuansy, ktorým treba venovať pozornosť, aby sa zvýšila životnosť celej stanice.

Začnime ponorením a upevnením čerpadla - úroveň hrobu je známa vám a hadica by mala ísť bez väčšieho napätia, ale tiež aby sa nezasiakla. Táto podmienka je regulovaná oceľovým káblom, ktorý je upevnený na jednom konci telesa pomocou závesu na oko a na druhom konci smerom hore buď ku krabici alebo k vonkajšiemu prstencu výrobného a krycieho potrubia.

Teraz sa obráťte na automatizáciu - pri montáži stanice sa stretnete so zariadeniami, ako je tlakový spínač a snímač suchého chodu, ktorý sa môže predávať samostatne, ale môže byť kombinovaný ako jedno zariadenie. Nie je tu žiadny zvláštny rozdiel, ale väčšina majstrov preferuje samostatnú verziu, pretože je spoľahlivejšia a za cenu sa ukáže ako výhodnejšie.

Poznámka. Rezervná nádrž na vodu vytvára v systéme určitý tlak a čím je táto nádrž väčšia, tým menej sa motor rozbehne a zastaví, čo zvýši jeho životnosť. Pre obytný dom bude stačiť zásobník 80-100 l.

Výrobné nastavenia tlakového spínača sa zvyčajne nastavujú tak, aby sa štartovanie čerpacieho motora vykonávalo pri 2 atmosférach a zastavenie pri 3 atmosfér. To je celkom bežná prestávka a pri veľkej nádrži s vodou bude štart a stop režim spravidla pomerne mierny, ale môžete znížiť ich počet.

Aby ste to dosiahli (ak nemusíte udržiavať vysoký tlak v systéme), režim štartovania motora môže byť nastavený na 1,5 atmosféry a zastavenie na 5 atmosfér, to všetko sa vykonáva pomocou nastavovacej skrutky (dochádza k stlačeniu alebo zoslabeniu pružiny).

záver

Na záver môžeme povedať, že ponorná automatická čerpacia stanica pre studňu nie je montovaná iba odborníkmi, ale samostatne, ale so všetkými požiadavkami. Podzemná časť stanice (automatika) sa najčastejšie usadzuje v dome alebo v zadnej miestnosti, kde sa niekedy vytvára kazóna (malá pivnica).
