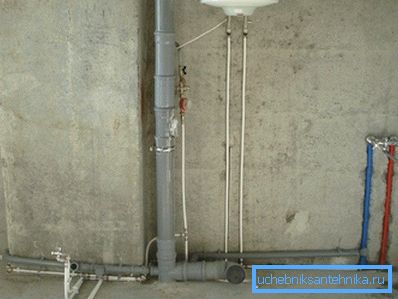

Aké materiály môžu vykonávať inštaláciu inštalatérskej a sanitárnej techniky v byte alebo súkromnom dome? Aký by mal byť priemer potrubia? Aký svah položiť kanalizáciu? V článku sa pokúsime nájsť odpovede na tieto a niektoré ďalšie otázky.

Výber materiálov

Na začiatok si pamätajte, aké možnosti ponúka moderný trh.

Pre zásobovanie vodou sa používa:

• Čierna a pozinkovaná oceľ.
• Vlnitá nehrdzavejúca oceľ.
• Kovový plast.
• meď.
• polyetylén.

Pre objasnenie: kvôli nízkej tepelnej odolnosti (nie vyššej ako 60-70 stupňov) sa polyetylén používa iba na studenú vodu.

• Zosieťovaný polyetylén. Krížové väzby medzi molekulami polyméru výrazne menia jeho fyzikálne vlastnosti: môžu byť inštalované vykurovanie a inštalácia horúcej vody.
• polypropylén.

Voľba medzi nimi je dosť nejednoznačná; autor sa však odvážil odporučiť vlnitú nerezovú rúru pre siete centrálnej dodávky teplej vody a vystužený polypropylén pre vodovodný systém s vlastným kotlom alebo stĺpom.

Prečo vidíte, že v niektorých prípadoch (náhle otvorený alebo uzavretý ventil, pád ventilových lícov, roztrhnutie ventilu skrutkového ventilu atď.) Môže byť menovitý tlak v systéme horúcej vody, ktorý je 3,5 - 6,5 kgf / cm2, zvýšiť o 2-3 krát. Je to hydraulický šok, ktorý spôsobuje značnú časť nehôd a zaplavenia bytov.

Z mnohých dôvodov je pravdepodobnosť, že vodné kladivo je oveľa vyššie v systémoch s centralizovanou dodávkou teplej vody; preto by mali byť bezpečné a používať materiál s výraznou bezpečnosťou.

Odkaz: na korugovanú nerezovú oceľ Kofulso deklaroval odolnosť voči hydraulickému tlaku až do 60 atmosfér.

V prípade, že do domu alebo bytu je dodávaná iba studená voda, pravdepodobnosť vodného kladivka je zanedbateľná. Ak áno, môžete ušetriť na inštalatérske práce: cena polypropylénu je aspoň trikrát nižšia ako cena nehrdzavejúcej ocele rovnakého pogonazh.

Čo je zlé iné materiály:

• Ocel bez antikorózneho náteru sa vytvára z vnútra a vytvára vápenné usadeniny.
• Galvanizácia zahŕňa náročnú prácu na vláknach s nastavením veľkosti rúr.

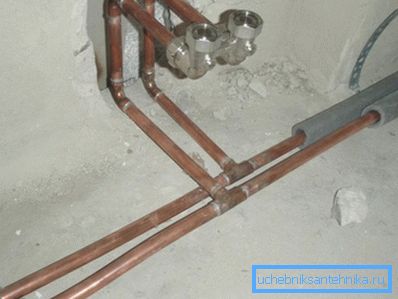

• Meď je oveľa drahšia ako ostatné riešenia, pretože neexistujú žiadne významné výhody v porovnaní s tou istou nehrdzavejúcou oceľou.

• Zosieťovaný polyetylén nie je veľmi estetický s otvoreným znášaním a vyžaduje si zakúpenie veľmi drahého (od 10 000 rubľov) expandéra.
• Kovový plast je výrazne nižší ako pevnosť z nehrdzavejúcej ocele a polypropylén - cena.

Aké ventily je lepšie kúpiť? Tu je odpoveď úplne jasná: našou voľbou sú guľové ventily.

Keď ich kupujete, mali by ste venovať pozornosť niekoľkým veciam:

1. Otočte páčku by nemalo vyžadovať veľké úsilie.
2. Drievka musí byť vybavená maticou, ktorá umožňuje utiahnutie tesnenia.

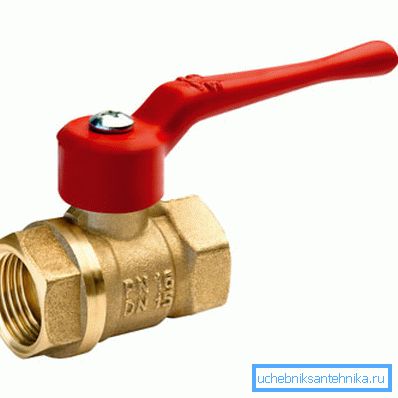

3. Je lepšie uprednostňovať kohútiky bez chrómu so žltým puzdrom. To zabezpečuje, že materiál tela je mosadz a nie silumin, ktorý sa od neho líši v extrémne nízkej mechanickej pevnosti.

Čo je možné použiť ako odpadové materiály?

Pre vedenie okolo domu alebo bytu - zvonové šedé PVC rúry s gumenými o-krúžkami. Sú pomerne silné a odolné za dosť rozumné náklady.

Ale pri výmene stúpačky v bytovej budove je lepšie uprednostňovať liatinu alebo takzvané tiché plastové rúry, vrátane vrstvy materiálu s vyššou hustotou. Nedovolia, aby zvuk odvodnenej vody narušoval váš pokoj v noci.

Výpočet prívodu vody

Čo presne potrebuje výpočty?

1. Plánovaný tok cez potrubie.
2. Jeho priemer, ktorý sa volí prietokom.

1. Pokles tlaku v ňom. Ak na konci sanitárneho zariadenia tlak bude menej ako päť metrov, stojí za to premýšľať o zvýšení časti dodávky vody.

spotreba

Normy výdavkov pre sanitárne zariadenia pre domácnosť sú uvedené v SNiP 2.04.01-85. Dávame časť príslušnej tabuľky.

Kapitán Evidencia naznačuje, že niektoré zariadenia môžu byť použité súčasne (napríklad umývadlo a drez). Pri výpočtoch sa použila maximálna celková spotreba.

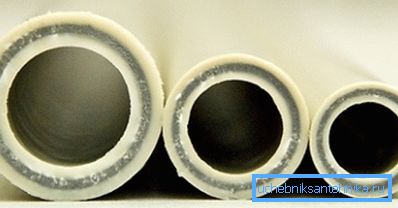

priemer

Na to, aby sme to vypočítali, potrebujeme dve vzorce - oblasť kruhu a tok vody známym úsekom pri známej prietokovej rýchlosti.

Oblasť kruhu sa vypočíta ako S =? R ^ 2, kde je číslo? sa predpokladá, že je 3,1415 a polomer r je polovica vnútorného priemeru rúry.

Spotreba vody sa môže vypočítať pomocou vzorca Q = VS. V ňom je Q požadovaná hodnota, V je prietok vody a S je prierezová plocha.

Poznámka: Pre jednoduchosť výpočtov sú všetky hodnoty pre výpočet konvertované na jednotky SI - metre, štvorcové metre a kubické metre za sekundu.

1,5 m / s sa berú ako odhadovaná rýchlosť prúdenia, maximálna prípustná pre zásobovanie pitnou vodou v domácnosti. Prekročenie tohto limitu bude znamenať vzhľad hydraulického šumu.

Dovoľte nám, ako príklad vlastných rúk, vypočítať veľkosť zásoby vody, ktorá bude zásobovať súčasne používanú vaňu, toaletu s cisternou a umývadlom.

1. Celková spotreba podľa tabuľky bude 0,250 + 0,100 + 0,2020 = 0,470 l / s. Prepočítavame ju v SI: 0,47 l / s = 0,00047 m3 / s.
2. Pri maximálnom prípustnom prietoku 1,5 m / s sa prierezová plocha vypočíta pomocou druhého vzorca ako 0,00047 / 1,5 = 0,000313 m2.
3. Pomocou prvého vzorca vypočítame polomer vnútornej časti rúry. To sa rovná 0,0099 metrov alebo 9,9 mm.
4. Priemer sa bude rovnať 9,9 x 2 = 19,8 mm.

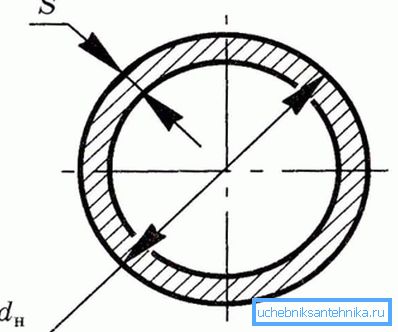

Nezabudnite, že plastové a kovoplastové rúrky sú označené vonkajším priemerom, ktorý je spravidla o jeden stupeň väčší ako vnútorný priemer. Pre polypropylén je v našom prípade požadovaná veľkosť 25 mm.

Tlakový pokles

V tomto prípade sa pokyn na výpočet dodávky pitnej vody znižuje na použitie vzorca H = 1,3iL, v ktorom:

• H je požadovaný pokles v metroch vodného stĺpca.
• L je dĺžka potrubia.
• i je jeho hydraulický svah.

Čo je to hydraulický svah a kde získate jeho hodnotu?

Toto je názov odporu, ktorým má potrubie pretekať. Závisí to od materiálu potrubia, jeho priemeru a prietoku.

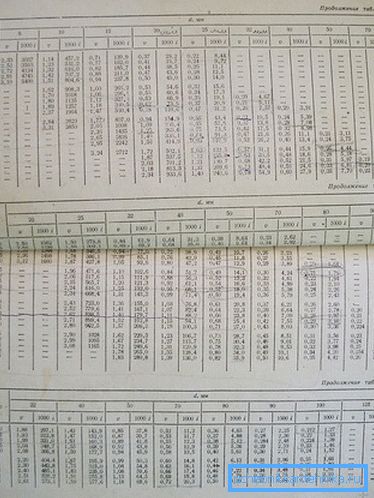

Hodnoty všetkých bežiacich materiálov a veľkostí nájdete v tzv. Tabuľkách Shevelev. Označujú hodnotu 1000i - hydraulický sklon pre 1000 metrov potrubia. Ak chceme, aby hodnota i bola nahradená do nášho vzorca, 1000i by mal byť pomerne predvídateľne rozdelený na 1000.

Vypočítame pokles tlaku v našom prívode vody s vnútorným priemerom 20 mm, pričom špecifikujeme pár ďalších vstupov:

• Materiál potrubia - polypropylén.
• Jeho dĺžka je 12 metrov.

Pre hodnotu 1000i budeme musieť odkazovať na adresáre. V príslušnom prípade prezentujeme časť príslušnej tabuľky:

Pri prietokovej rýchlosti 1,49 m / s, najbližšej k maximálnej prípustnej hodnote, sa hodnota 1000i rovná 221,8, respektíve 221,8 / 1000 = 0,2218.

Túto hodnotu nahrádzame spolu s dĺžkou potrubia do vzorca: 0.2218 * 12 * 1.3 = 3.46 metrov. Minimálny prípustný tlak 5 metrov na koncovom inštalačnom zariadení bude len s hlavou na vstupe 8,46 m (čo zodpovedá tlaku 0,846 kgf / cm2). Pretože skutočný tlak vo vodovodnom potrubí nie je zvyčajne menší ako 2,5 - 3,5 kgf / cm2, priemer potrubia je dostatočný.

Umývanie odpadových vôd

Výber priemeru kanalizačného systému podlieha najjednoduchšiemu pravidlu: výstupy na oddelené umývadlá, umývadlá a sprchy sú položené s 50 mm potrubím; úseky spájajúce odtoky z dvoch a viacerých zariadení a vetvy do toaletných misiek sú vo veľkosti 110 mm.

Sklon je 3,5 cm na meter na 50 mm a 2 cm na 110 mm. Protismerné svahy sú neprijateľné: každá z nich sa stane miestom neustáleho hromadenia tukov a suspenzií av dlhodobom horizonte - bod výskytu blokád.

Maximálna vzdialenosť medzi fixačnými bodmi odpadovej rúry je 10-násobok jej priemeru.

Najvhodnejšie je rezanie rúry na mieste pomocou brúsky s akýmkoľvek rezacím kotúčom. Je lepšie vykonávať prácu vonku alebo chrániť dýchacie orgány gázovým obväzom: rozhodne nestojí za to dýchať plastový prach.

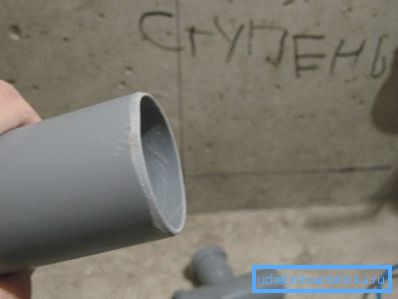

Z vonkajšej strany potrubia rezaného v mieste s ostrým nožom sa odoberá skosenie.

Znížte potrebu docielenia úsilia pomôže obyčajné mydlo.

Môžu trieť gumové tesnenie a koniec rúrky so skosenou hranou.

• Ratruby vždy orientované proti smeru toku odpadovej vody.
• Otočí lepšie vykonať nie jeden 90-stupňový uhol a dva 45 stupňov. V tomto prípade bude pri čistení oveľa menej problémov s čistením.
• Z toho istého dôvodu, na dlhých úsekoch a zákrutách, stojí za to zabezpečiť revízie alebo odpaliská s konektormi.

Montáž dodávky vody

Nerezová oceľ

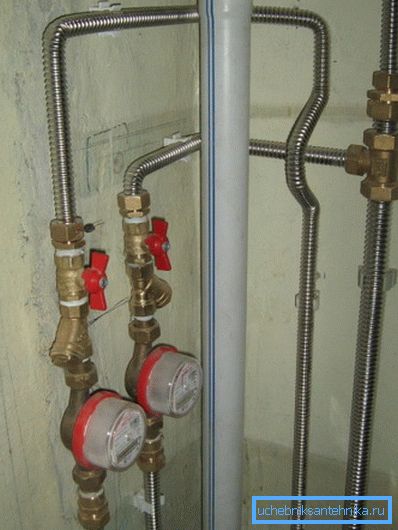

V tomto prípade sa inštalácia vodných potrubí vykonáva pomocou najjednoduchších kompresných tvaroviek so silikónovými krúžkami - tesnenia. Nástroj - dva otvorené alebo nastaviteľné kľúče. Minimálny polomer otáčania rúry je rovnaký ako jeho priemer, takže počet armatúr bude minimálny.

Na upevnenie rúry na steny pomocou plastových alebo kovových svoriek; vzdialenosť medzi upevňovacími bodmi by nemala byť väčšia ako jeden meter.

polypropylén

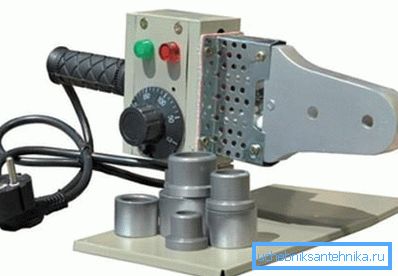

Montáž vodovodných potrubí z polypropylénu sa vykonáva pomocou nízkoteplotnej spájkovačky so sadu trysiek pre rôzne priemery.

Na pripojenie použitých potrubí odliatky z rovnakého polypropylénu.

Spájkovací proces vyzerá takto:

1. Spájkovač je dodávaný s tryskou vhodnej veľkosti pre potrubie a ohrieva sa na teplotu 240 - 260 ° C.
2. Rúrka a zásuvka spojky sa na niekoľko sekúnd skombinujú s tryskou a potom sa potrubie vloží do tvarovky a drží sa na nejakú dobu.

Trvanie vykurovania, fixácie a chladenia potrubia na získanie silného spojenia závisí od veľkosti:

Ako vždy, existuje niekoľko jemností:

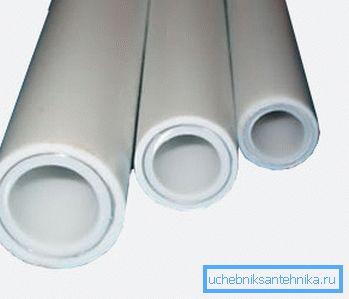

• Na hliníkom vystužených rúrach musí byť fólia odstránená z oblasti zvárania. Táto práca sa vykonáva pomocou trepačky (s vonkajšou výstužou) alebo plochého rezača (keď je výstužná vrstva umiestnená uprostred steny).
• Rúry a tvarovky sú kombinované presne pohybom vpred, bez otáčania. V opačnom prípade roztavená plastová vlna oslabí spoj.

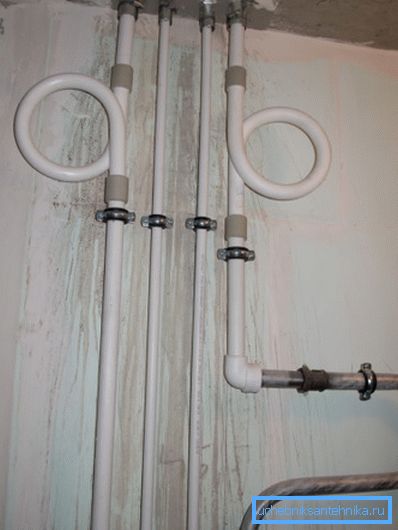

• Dlhé priame časti z polypropylénu na horúcu vodu sú dodávané s dilatačnými kĺbmi - ohybmi v tvare písmena U alebo krúžkami.

• Svorky by nemali zabrániť predĺženiu potrubia počas ohrevu.
