Inštalácia studní pre vonkajšiu časť kanalizačného systému

Pri konštrukcii vonkajšej časti kanalizačnej siete je nemožné robiť bez studní. Majú iný účel, veľkosť a môžu byť vyrobené z rôznych stavebných materiálov. Inštalácia kanalizačných studní na dne č. 2-04-03-85.

Typy budov

Regulačný dokument sa nazýva "Kanalizácia - vonkajšie štruktúry a siete" a identifikuje nasledujúce kategórie objektov.

Účel vrtov

1. Prezeranie alebo revízia náprotivkov používaný na riadenie prevádzky potrubia, ako aj odstránenie blokád. Usporiadanie je potrebné, ak má sieť značnú dĺžku. Prvá konštrukcia je umiestnená vo vzdialenosti od 3 m do 12 m od miesta, kde kanalizačné potrubie opúšťa budovu.

Venujte pozornosť! SNiP vyžaduje, aby ste inštalovali šachty vlastnými rukami, ak je priemer potrubia až 150 mm - každých 35 metrov, ak je ich veľkosť väčšia - po 50 metroch. Toto je na priamych stránkach. Takéto zariadenia sú navyše potrebné: v zákrutách siete pri zmene prierezu potrubia alebo svahu na vetvách systému.

1. Otočné zariadenia namontované na ohyboch systému, pretože sú potenciálnymi oblasťami zablokovania. Môžu súčasne hrať úlohu sledovania.
2. Drop analógov sú postavené, keď má lokalita ťažký terén a rozdiel medzi úrovňou potrubia je viac ako 50 m.
3. Uzlinové studne Pokyn musí byť umiestnený na miestach, kde sa pretínajú viaceré pobočky siete.
4. Akumulačné a filtračné zariadenia - to sú prijímacie zariadenia v autonómnych kanalizačných systémoch. Kumulatívne náprotivky sú zapečatené a potrebujú pravidelné čistenie. Inštalácia drenážnej studne je potrebná na filtrovanie odpadovej vody a atmosférickej vody do pôdy.

Materiály a veľkosti

1. Kamenné predmety pre kanalizáciu sú zhotovené z tehál, monolitických alebo prefabrikovaných betónov. Filtrovanie analógov je možné vytvoriť z topánky.
2. Plastové analógy sú vyrobené z polyvinylchloridu, polypropylénu a polyetylénu.
3. Okrem toho je možné vykonať inštaláciu kanalizačnej studne z kombinácie týchto materiálov.

Podľa noriem by priemer zariadení mal byť:

• ak má potrubie prierez do 150 mm - nie menej ako 70 cm;
• 150/600 mm - 100 cm;
• 600/700 mm - 125 cm;
• 800/1000 mm - 150 cm;
• Od 1200 mm a viac - 200 cm.

Usporiadanie objektov

Konštrukcia akéhokoľvek typu kanalizačného vrtu by mala začínať prípravou a výkopovými prácami - usporiadaním výkopu a jámy.

Poradie prípravných prác

Prípravné činnosti zahŕňajú takéto fázy.

1. Označovanie stránok.
2. Demolácia vegetácie, ktorá narúša prácu.
3. Usporiadanie dočasného výjazdu alebo cesty na miesto.

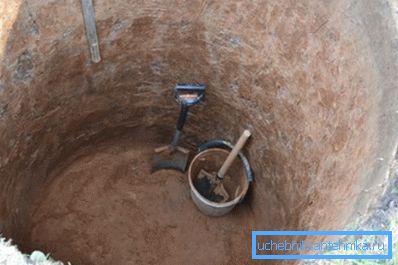

Pri usporiadaní jamy je postup nasledovný.

1. Kopanie jám ručne alebo pomocou špeciálneho zariadenia.
2. Čistenie a utláčanie jeho dna.
3. Overenie s ponorom hĺbky a priemeru jamy, rovnako ako uhly svahov jeho steny.
4. Ak bude studňa vyrobená z kamenných materiálov - spodná hydroizolácia pomocou strešného materiálu a bitúmenového tmelu.

Studne z kamenných materiálov

Ak sa vykoná inštalácia studní, postupujte podľa týchto krokov.

1. Usporiadanie základne - položenie hotovej dosky alebo nalievanie poteru s hrúbkou 10 cm z betónového roztoku s označením m-50.
2. Inštalácia kovového betónového podnosu m-100, požadovaná forma.
3. Utesnenie asfaltových a maltových koncov rúr.

1. Hydroizolácia asfaltovým tmelom vo vnútri betónových prvkov.
2. Potom musíte počkať 3/4 dní, aby bol zásobník dostatočne suchý.
3. Nasleduje inštalácia studní a podlahových dosiek, zmes cementu a piesku m-50.
4. Potom je potrebné trecie škáry medzi prefabrikovanými prvkami konštrukcie.
5. Po zaschnutí sú švy izolované bitúmenom.

1. Potom je miska omietnutá a vyrezávaná.
2. Ďalej na vstupných miestach potrubia je vytvorený ílový zámok s šírkou 30 cm a o 60 cm vyšší ako vonkajší priemer rúrky.

Venujte pozornosť! Potom je potrebné otestovať dobre. Na to musíte naplniť vodou po dobu 24 hodín. Predtým sa na potrubia umiestnia dočasné zátky. Ak sa zistí netesnosť, test sa považuje za prešiel.

1. Potom je medzera medzi stenami studne a jamky naplnená zeminou alebo štrkom, ktorá sa potom zaplní.

1. Potom po obvode krku konštrukcie sa naleje betónová dlažba 150 cm široká.

Ak sú studne búrkou, potom je vybavená mriežkou a dodatočne hrať úlohu povodia. Pri usporiadaní drenážneho systému môže studňa vykonávať funkciu drenáže cez špeciálne otvory v jej stenách.

Treba mať na pamäti, že existuje malý rozdiel v konštrukcii hotových betónových prvkov na základe ich účelu.

Prijaté označenia prefabrikovaných výrobkov:

• KDK a KFK sú určené na stiahnutie odpadových vôd do domácností;
• KLK a KLV - pre "dažďovú vodu";
• KDN a KDB slúžia ako súčasť drenážnych systémov. Inštalácia požiarneho hydrantu v studni betónových krúžkov je možná, ak je budova predohrená.

Výstavba elevárskych stavieb je náročnejšia ako predchádzajúce majú zložitejšiu štruktúru.

V nich je okrem usporiadania podnosu často potrebné vykonávať:

• montáž stúpačky;
• vytvorenie zavlažovania;
• inštalácia steny na rozbitie vody;
• praktické vybavenie;
• usporiadanie jamy

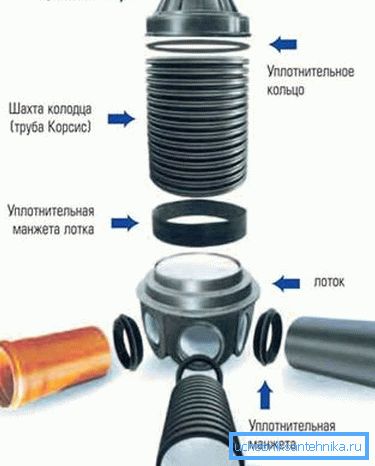

Plastové analógy

Moderná alternatíva k kamenným kanálom - plastové náprotivky.

1. Ich použitie výrazne urýchľuje a zjednodušuje konštrukciu, pretože nie je potrebné mnoho štádií práce.
2. Ich inštalácia nevyžaduje použitie špeciálneho zariadenia.
3. Nepotrebujú vodotesnosť.
4. Cena plastových cisterien je relatívne nízka.

Venujte pozornosť! Niektorí odborníci hovoria o nedostatočnej sile polymérových jamiek pre tlakové zaťaženie. Neposkytujú presné fakty. Navyše v autonómnych sieťach nie sú žiadne zaťaženia, ktoré by mohli deformovať alebo roztrhnúť plast.

Veľkým plusom týchto produktov je ľahká inštalácia a odhad demontáže jamiek tohto typu je tiež menší. Napríklad, keď ich používate, je potrebné vykopať zákopy, ktoré sú oveľa menšie.

Inštalácia potrubia je tiež uľahčená. Polymerové jamky sa vyrábajú s uvoľneniami, ktoré presne zodpovedajú štandardným rúrkam z azbestového cementu, kovu a plastu. Na základe toho môže byť po inštalácii do niekoľkých minút pripojená konštrukcia k kanalizácii.

záver

Predtým, ako vytvoríte vonkajšiu časť kanalizačnej siete, dôkladne premýšľajte o všetkých bodoch. Rozhodnite sa o typoch jamiek, ktoré potrebujete, a vyberte materiál pre nich. Zvážte, že náklady na inštaláciu kanalizačnej studne budú nižšie ako náklady na betón (pozrite si aj článok Oprava studní na vlastnú päsť).

Pri prezeraní videa v tomto článku môžete získať viac informácií o téme.
