Inštalácia inštalácie: od inštalácie projektu po potrubie

Umiestnenie vodovodného systému do domu alebo bytu vlastnými rukami je dosť náročná úloha, ale stále je to možné aj pre tých, ktorí sa predtým nestretli s podobnými úlohami. Po dlhšej príprave na prípravu budete môcť úspešne realizovať projektové a inštalačné práce a ušetriť za úhradu za služby profesionálnych inštalatérov.

Samozrejme, pred nástupom nástrojov stojí za preskúmanie všetkých dostupných informácií. Preto sme sa pokúsili o poskytnutie základných údajov, ktoré vám môžu byť užitočné.

Návrh vodovodného systému

Zdroj vody

Ak potrebujeme navrhnúť systém zásobovania vodou v byte, ťažkosti sa takmer nikdy nevyskytujú. To je spôsobené tým, že centralizovaného zásobovania vodou je požadované položiť len pár metrov rúrok pre pripojenie vstupu do miestnosti so všetkými bodmi spotreby (a tam budú dve alebo tri).

Kde je ťažšie riešiť dodávku vody súkromného domu:

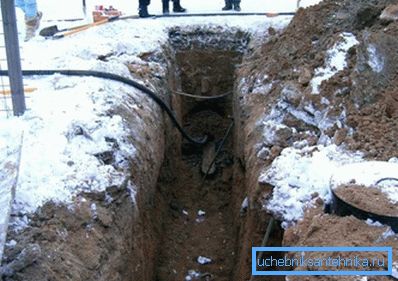

• Najprv musíme určiť zdroj. Ak je miestny systém zásobovania vodou pripojený k vysporiadaniu, potom musíme koordinovať spojenie s ním na mestskom kanále zásobovania vodou alebo inom licenčnom orgáne.

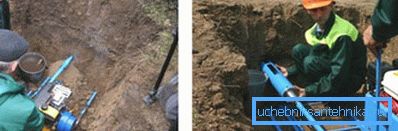

• Ďalšia otázka spája diaľnicu s domom.. Tu je často potrebné rozhodnúť, ako umiestniť inštalatérske práce pod vozovku, pretože komunikácia nie je vždy pred asfaltovaním. Najvhodnejším východiskom v tejto situácii bude prilákať stavebné zariadenia, menovite zariadenia na horizontálne smerové vŕtanie.
• Ak nechcete utrácať peniaze, alebo potrebujete prekročiť cestu dlhšiu ako 8 - 10 m, môžete sa pokúsiť urobiť sami.. Odborníci na otázku, ako urobiť prepichnutie cez cestu pre vodovodný systém, odporúčame použiť horizontálne vrták s predlžovacími tyčami. Samozrejme, zložitosť postupu je veľmi veľká, ale ak máte viac času než peniaze, stojí za to.

Venujte pozornosť! Podľa SNB 3.03.02-97 je vzdialenosť od prívodu vody na ceste minimálne 2 m od okraja bočného kameňa. Avšak v každej konkrétnej situácii stojí za to vyriešiť problém zvlášť, pretože tieto normy sú často ignorované predchádzajúcimi oznámeniami.

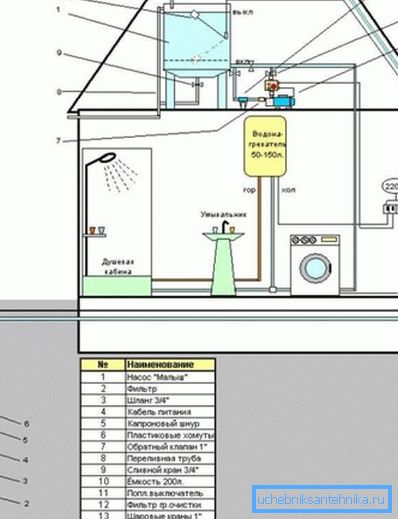

• Ak nie je vodovod, je potrebné vybaviť samostatný zdroj. V tejto funkcii môžu existovať rôzne vrty a vrty, vybavenie so špeciálnymi čerpadlami na zásobovanie vodou vodou.
• Pre efektívnejšie využitie zdroja je okrem čerpadla potrebné inštalovať expanznú nádrž na ukladanie vody. Prítomnosť takejto nádrže prispeje k rovnomernému tlaku v potrubí a okamžite môžete použiť prívod vody bez čakania na čerpanie ďalšej časti vody čerpadlom.

Venujte pozornosť! Inštalácia expanzných nádob tiež minimalizuje spotrebu energie a zvyšuje životnosť čerpadla kvôli jeho zriedkavejšiemu zapnutiu.

• Nakoniec musíte premýšľať nad komfortom.. V súkromnom dome je jediným zdrojom teplej vody elektrický, plynový alebo pevný ohrievač, takže pri plánovaní komunikácie pre toto zariadenie je potrebné poskytnúť samostatné miesto.

Potrubie v dome

Aj v samotnom dome je potrebné navrhnúť inštaláciu potrubia. Samozrejme, je najlepšie, ak sú všetky spotrebné body umiestnené čo najbližšie k bodu vstupu, ale nie vždy to je prípad.

Môžu existovať dve možnosti plánovania:

• Ekonomickejšia je tzv. Sériová kabeláž. Zo stúpačky položíme jeden obrys vedený pozdĺž všetkých spotreby a pred každým bodom vykonáme bočný panel. Prostredníctvom závesu spojujeme žeriav s vodovodným systémom, čím ušetríme značné množstvo materiálu.
• Nevýhodou postupného smerovania je nestabilita tlaku: akonáhle otvoríme jeden kohútik, zvyšok tlaku klesne takmer na nulu.

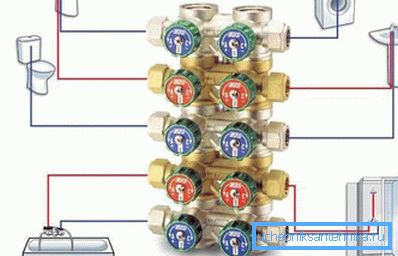

• Z tohto dôvodu sa používa kolektorové (paralelné) vedenie. Do stúpačky je pripojený zberač s viacerými výstupmi a obvody pre prívod teplej a studenej vody sú pripojené k týmto výstupom - jeden pre každý bod spotreby. Cena takéhoto riešenia bude výrazne vyššia, ale vo veľkých domoch stojí za to realizovať takýto systém.

Nakoniec nezabudnite na umývadlo. Zvyčajne sa inštalácia prívodu vody vykonáva paralelne s inštaláciou kanalizačnej siete, preto si uvedomte potrebu položenia potrubí na odvodnenie.

Nástroje a materiály

Výber potrubia

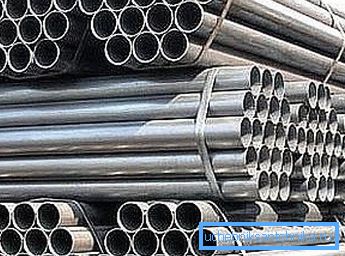

Keď je náš projekt pripravený, mali by ste rozhodnúť, aké materiály použijeme na jeho realizáciu v praxi. A predovšetkým je potrebné vybrať vhodné potrubia, pretože spoľahlivosť a trvanlivosť celého systému závisí predovšetkým od nich.

Ak chcete analyzovať aktuálne dostupné možnosti, stojí za to preskúmať nasledujúcu tabuľku:

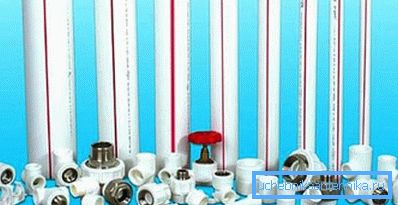

Ako je zrejmé z tabuľky, rôzne materiály pre inštalatérske práce majú rôzne výhody a nevýhody. Avšak, viac často tesnenie systém pre nezávislé použitie len polymérnych rúr, alebo kombinované produkty: vonkajšia časť uvedeného pod zemou, z liatiny alebo hustej zosieťovaného polyetylénu (PEX), a vnútorné - z polypropylénu alebo z kovu a plastu.

Vyberáme nástroje

Okrem samotných potrubí, ako aj vhodných armatúr a ventilov budeme potrebovať nástroje.

Ak postavíme celý systém rukami od začiatku do konca, potom stojí za to kúpiť:

• Shtroborez alebo puncher pre prácu s návrhmi ložísk.
• Pozrite sa na kov alebo plast (v závislosti na tom, aké rúry položíme).
• Zváracie zariadenie (ak sa plánuje inštalácia trvalých spojov oceľových rúrok).
• Spájkovačka s pájkou (pre medené rúrky)

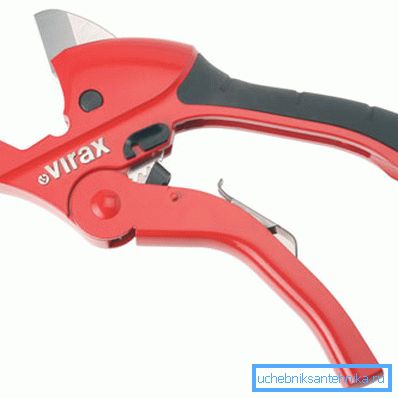

• Pípačka rúr je špeciálnym nástrojom, ktorý uľahčí proces montáže výrobkov na veľkosť.

• Spájkovačka na plastové rúrky alebo krimpovanie lisovacích tvaroviek.
• Súbor inštalačných nástrojov - nastaviteľné a otvorené kľúče, vyžínače na odoberanie okrajov rúr, atď.
• Úroveň a ruleta.
• Ručný nástroj.

Takisto nie je náhodou starať sa o dostatočný počet tesnení a sanitárneho vinutia. S pomocou týchto dielov zabezpečíme tesnosť bodov pripevnenia ventilov.

Inštalácia systému

Otvorené a skryté tesnenie

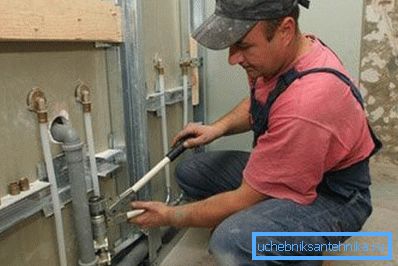

V tejto časti opíšeme, ako urobiť inštaláciu sami.

A začneme s prípravou základne, na ktorej budú rúry inštalované:

• Najlacnejšie je otvorené pokladanie. V tomto prípade sú všetky obrysy umiestnené pozdĺž stien miestnosti a upevnené na základni pomocou svoriek. Upevnenie by malo byť dostatočne tuhé, aby sa zabránilo náhodnému posunutiu potrubia, ale upevňovacie prvky by nemali produkt zničiť a deformovať.

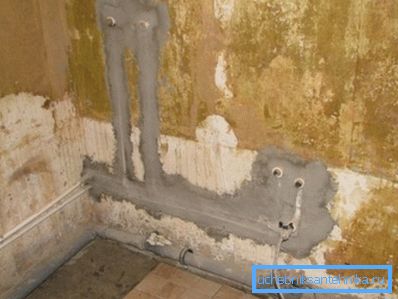

• Avšak mnohí nemajú radi vzhľad vodných potrubí, a preto v otvorených priestoroch sú položené v hrúbke steny. U tejto konštrukcie Vykonávame Stroebe materiálu cez alebo stena CHASER úder ukotvenie im komunikačné drážky a omietky maltou.
• Môžete urobiť kompromisné riešenie. V tomto prípade položíme všetky potrubia otvorene, ale skryjeme ich za ozdobnými krabicami. To je ešte výhodnejšie, ak potrebujete maskuť relatívne malú oblasť, pretože zvyšok obrysu je už skrytý za nábytkom (napríklad kuchynská linka).

Pripojenia potrubia

Teraz je čas diskutovať o skutočnej inštalácii vodovodnej siete. Bez ohľadu na materiál, ktorý si vyberieme, sú potrubia v každom prípade spojené pomocou kovania - priame spojky, lakte, ohyby atď. Konštrukcia armatúry a spôsob jej upevnenia na potrubí závisí od technológie inštalácie.

Najjednoduchším spôsobom, ako to urobiť, je namontovať systém prívodu vody na zvárané armatúry alebo pomocou špeciálnych nástrojov na rúry z kovového plastu. Oba tieto možnosti zvážime v tejto časti.

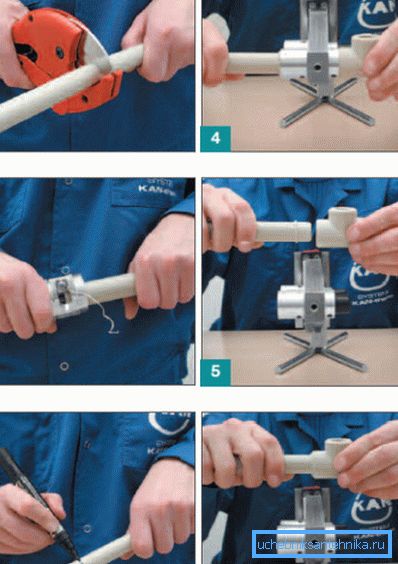

Zváranie slúži na pripojenie rúrok vyrobených z polyméru:

• Výrobky rezané na veľkosti, starostlivo čistenie okrajov. Ak je kovová výstuž súčasťou steny rúry, odoberáme ju tak, aby sa neznížila kvalita zvárania.
• Vyberte príslušenstvo, ktorého priemer zodpovedá priemeru potrubia a konfiguráciu - úlohu.

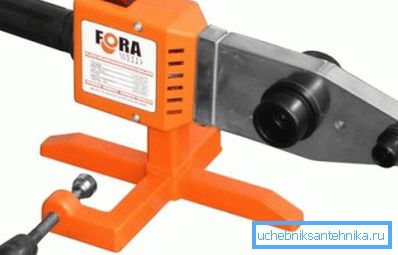

• Trubičku a spojku namontujeme na trysky spájkovacej lišty. Zapíname spájkovačku a ohrievame časti tak, ako to vyžaduje inštrukcia (čas závisí od hrúbky plastu a výkonu prístroja).
• Odstráňte časti z dýzy a pripojte a tlačte rúrku do armatúry bez otáčania. Opravíme 30 sekúnd, po ktorom sa uvoľníme a polymerizujeme plastom. Spojenie môžete využiť za polhodinu - hodinu.

Venujte pozornosť! Pri odstraňovaní materiálu rúrok by sa nemalo prilepiť na trysku, inak by mohlo dôjsť k problémom so spojením. Ak na spájkovacej lište zostanú plastové časti, znamená to, že teflónový povlak sa stal nepoužiteľným a pracovný prvok je potrebné vymeniť.

Kovové rúry je možné pripojiť pomocou rôznych tvarov.

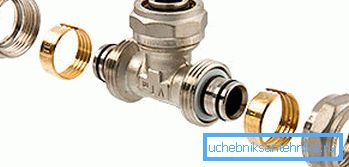

Menej spoľahlivé, ale zároveň ľahšie inštalovateľné sú upínanie:

• Rozrezali sme potrubie vo veľkosti a na jej okraji vložili maticu a golier, ktorý priskrutkuje konštrukciu do armatúry.

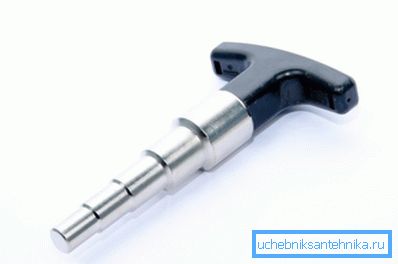

• Ubezpečte sa, že koniec rúrky je osvetlený kalibrátorom - zabránite tak deformácii tesniacich krúžkov.

• Vložte armatúru do rozkrokového potrubia, vyrovnajte upínaciu svorku a utiahnite maticu, až kým sa nezastaví. Znamenie, že sme vynaložili dostatok úsilia, je mierne prasknutie svorky.

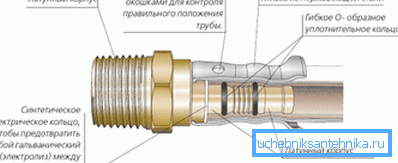

Lisovacie spojky sú spoľahlivejšie, ale ich inštalácia vyžaduje zručnosti a špeciálne nástroje:

• Fragment rezaného potrubia sa kalibruje opatrným vyrovnaním vnútorného lúmenu.
• Dali sme na okraj lisovacieho puzdra.
• Montáž je vložená do kalibrovanej dýzy a dodatočne chráni spojenie pred koróziou s dielektrickým tesnením.
• Pripevnite spojenie pomocou špeciálnych klieští. V tejto svorke je namontovaná vložka, ktorej priemer zodpovedá priemeru pripojeného potrubia.
• Ak by sme robili všetko správne, potom by tento držiak mal vydržať pracovný tlak až do 10 barov.

Podľa jednej z týchto metód je zostavený celý vodovodný systém. Potom budeme musieť iba nainštalovať ventily a pripojiť ventily a miešače, rovnako ako vykonať skúšobnú jazdu. Ak na kĺboch ​​nie sú žiadne úniky, urobili sme všetko správne!

záver

Každý môže vybaviť systém zásobovania vodou vlastnými rukami, ale iba ten, ktorý trávi čas a dôkladne preskúma všetky aspekty nadchádzajúcej úlohy, sa im podarí zabezpečiť dlhú životnosť systému. Viac informácií o funkciách samonastaviteľných vodovodných potrubí nájdete v tomto článku.
