Inšpekcia - princípy usporiadania

V každom modernom domácom kanále je jedným z hlavných komponentov komfortu. Našťastie nastavenie štandardného systému vlastnými rukami je veľmi reálna úloha. Okrem potrubia je hlavným prvkom systému stoková šachta.

V tomto článku budeme hovoriť o typoch, účeloch a princípoch inštalácie takýchto štruktúr.

Typy návrhov

Celkový systém môže byť buď úzko zameraný, určený na odstraňovanie odpadových vôd z domu, alebo môže byť komplexným systémom, ktorý kombinuje kanalizačný systém so systémom navrhnutým tak, aby vypúšťal pozemok..

Pracujú podľa podobnej schémy, takže v budúcnosti budeme hovoriť o všeobecných princípoch inštalácie konštrukcií na odstraňovanie odpadových vôd.

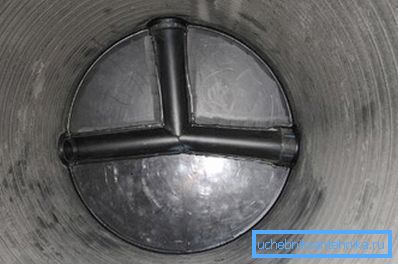

• Uzlová alebo spájacia studňa - tento dizajn slúži na spojenie niekoľkých vetví potrubia do jedného spoločného odtoku. Kanalizačné šachty podľa SNIP môžu samy o sebe zjednotiť nie viac ako 3 kanalizačné vetvy a mala by existovať iba jedna výpustná vetva. Konfigurácia zásobníka na zlúčenie vetví by mala mať hladké krivky, vytvorené vo forme rúr.

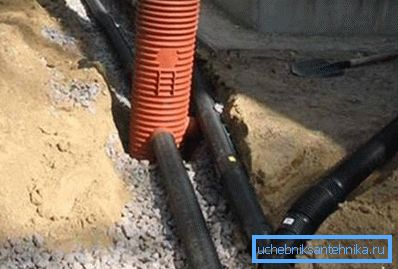

• Sú tu aj lineárne studne, ktoré sa používajú na rovných častiach diaľnice na kontrolu a údržbu odvetvia. Pre domáce, súkromné ​​systémy sú zriedka používané, pretože nie je často taký osobný majetok takýchto vzdialeností. Vzdialenosť medzi objektmi závisí od priemeru rúry.

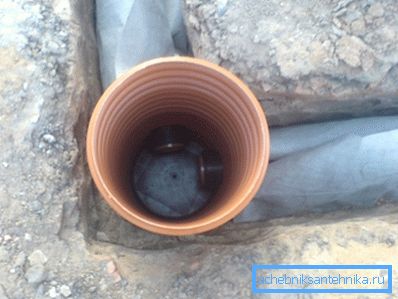

• Otočné konštrukcie sa používajú na prístup k bodu ohnutia potrubia. Uhol natočenia môže byť odlišný. Konštrukcia je inštalovaná tak, aby poskytovala voľný prístup k vstupným a výstupným potrubím, pretože riziko preťaženia je pri zatáčaní pomerne veľké.

Dôležité: pri usporiadaní otočných konštrukcií nie je nutné ich nainštalovať pri každom otočení. V závislosti od uhla natočenia môžete namontovať jeden, ale nie menej.

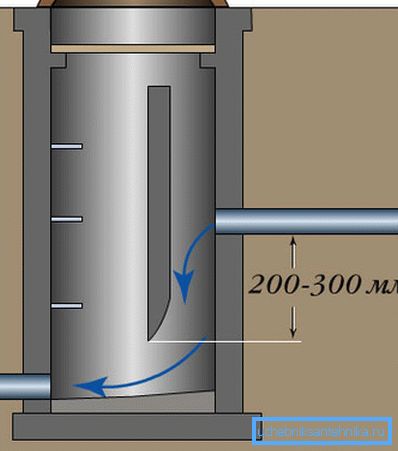

• Ďalším typom zobrazovacích štruktúr je pokles. Odlišujú sa od lineárnych tým, že ich vstupné a výstupné otvory sú umiestnené na rôznych úrovniach. Sú určené na zvýšenie alebo zníženie rýchlosti pohybu odtoku v systéme a na prispôsobenie sa terénu. Tieto konštrukcie sú namontované.
• Ak potrebujete znížiť hladinu prívodného potrubia.
• S nestabilnou, s náhlymi zmenami, rýchlosť pohyblivého prúdu.
• Keď trubice prekračujú podzemné konštrukcie, napríklad vodné potrubia.
• Ak sa predpokladá ponorenie do vodného útvaru, takáto konštrukcia je poslednou líniou prechodu.
• S veľkým diferenciálom, až 3 m, medzi vchodom a východom.

Dôležité: diferenciálny dizajn je vytvorený len vtedy, ak rozdiel medzi rúrami presahuje 500 mm a priemer potrubia musí byť väčší ako 600 mm.

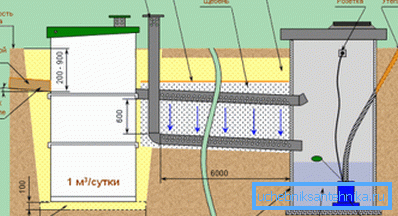

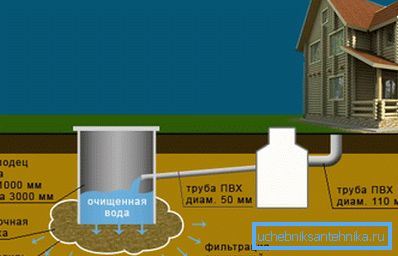

• Nádrž na filtrovanie alebo septik je inštalovaná v oblasti, ktorá stojí na piesočnatých pôdach alebo na piesočných pieskoch. Pre súkromné ​​domy je spravidla vybavený prirodzeným viacvrstvovým filtrom, ale jeho použitie je obmedzené.
• Podzemná voda v tejto oblasti by nemala byť menšia ako 1 m od základne konštrukcie.
• Má limit filtrácie 0,5 m? za deň.
• Na piesočnatých pôdach je minimálna plocha dotyku základne 1 m?, Na piesčitých hmoždinkách 1,5 m ?.

• Zásobník - namontovaný bez možnosti vypúšťania odpadovej vody. V skutočnosti je to moderná a vylepšená forma žumpy. Možnosť návrhu kanalizácie slúži ako záložná nádrž na zber vody určenej na technické účely, ako je zavlažovanie.

Nenápadnosť inštalácie

Materiály, z ktorých sú takéto štruktúry vyrobené, nie sú veľmi rozdielne, alebo skôr hlavné sú len 3.

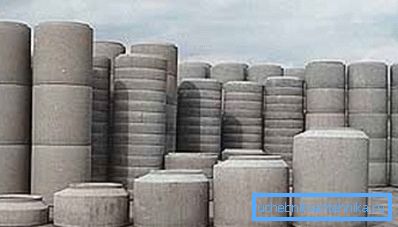

• Prvé dva boli dlhodobo používané, sú to železobetónové krúžky a tehly.
• Tretí typ sa objavil pomerne nedávno a je podnetom technologického pokroku, to sú rôzne druhy plastov alebo sklenených vlákien. (Pozri tiež článok Obsahuje plastovú šachtu pre studňu.)

Montáž železobetónových konštrukcií

• Predtým, ako urobíte nejaké studne, starostlivo as prihliadnutím na terén, sa zvolí miesto pre inštaláciu konštrukcie. Oblasť musí byť zbavená vegetácie a vyrovnaná.
• Ďalej sa vykopáva výkop. Rozmery výkopové by presiahnuť rozmery konštrukcie počas aspoň 30 -. 40 cm U betónových a murovaných jamiek vonkajšie medzera môže dosiahnuť 60 cm Plus prevedenie by mal poskytovať vstup do miesta inštalácie špeciálneho vybavenia ..
• V spodnej časti jamy sa naleje polštáľ 150 až 200 mm zo sutiny a opatrne sa utŕži. V prítomnosti podzemnej vody usadzuje spodnú vodotesnosť. Za týmto účelom sa používa bitúmen alebo strešný materiál s bitúmenom.
• Kanalizačné šachty podľa SNiP by mali byť inštalované na monolitickom betónovom podklade. V priemyselnej výstavbe sa používa betónová doska, ale v súkromnej stavbe môžete ušetriť debnenie, posilniť základ a vyliať betón.

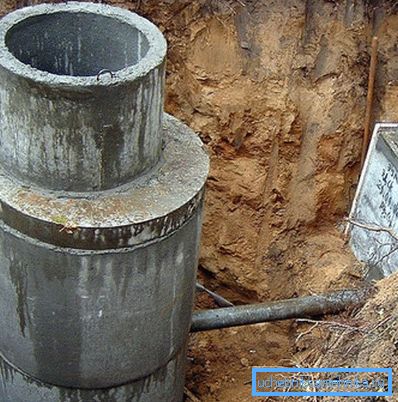

• Betónové krúžky sa inštalujú na pripravenú betónovú základňu. Všetky kĺby, konštrukcie rozhrania sú zapečatené cementovo-pieskovou maltou a bitúmenom. Súčasti potrubia sú tiež pokryté bitúmenom alebo bitúmenovým tmelom.
• Na vonkajšej strane krúžku sú vodotesné bitúmenom. Po inštalácii horného krytu nádrže zvnútra je kontajner znova izolovaný. (Pozri tiež článok Lukáša o šachte, ako si vybrať.)
• V ideálnom prípade, po obvode vrtu je íl zamykanie hrúbky mastných hliny asi 30 cm., Ale ak to nie je možné, je íl blokovacia usadzovacej iba kĺby, a 30 cm hrúbky a výšky 60 cm od hornej časti potrubia pripojenie. Zostávajúce priestor je vyplnený pôdou a zhutní.
• Okolo krku je železobetónová dlažba s priemerom 1,5 m. Podľa pravidiel musí byť nádrž podrobená skúške tesnosti do 24 hodín. K tomu je potrubie zapojené a systém je naplnený vodou.

Tehlové budovy

• Pokladanie šachty z tehál sa nijako nelíši od usporiadania železobetónových konštrukcií. Pokyny na usporiadanie základne sú takmer rovnaké, ale prednosť sa tu dáva viac na hromadný základ, aj keď použitie monolitickej dosky nebude tiež chybou.

Dôležité: ak rozložíte murovanú septiku, pokladanie sa vykoná na základovej ploche. Polovičný viacvrstvový filter pozostávajúci z inej frakcie piesku, štrku a sutiny sa naleje do štruktúry. Pre lepšie filtrovanie môžete pridať vrstvu šungitu.

• Steny murovanej nádrže sú vyrobené s minimálnou hrúbkou 250 mm, ide o 1 tehlu. Ak si vyrobíte septik s priečnou membránovou deliacou priehradkou, potom sa položí spolu so stenami. Murivo je vykonávané striedajúcimi sa zubami a lžičkami.

Plastové konštrukcie

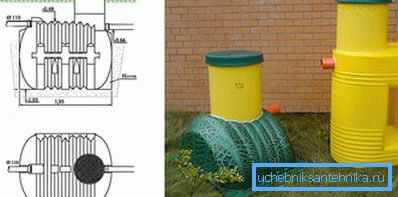

• V súčasnej dobe, plastové šachty zažívajú boom v popularite. Majú dostatočne dlhú životnosť - až 50 rokov. Plast je materiál, ktorý je úplne šetrný k životnému prostrediu. A najdôležitejšie je, že samotné výrobky sú ľahké. Pre ich inštaláciu nevyžaduje špeciálne vybavenie. Ak chcete, všetko sa dá urobiť samo.
• Jedinou nevýhodou je cena. Hoci podľa nášho názoru, s primeraným prístupom, možno túto nevýhodu minimalizovať. Ak teda zakúpite všetky komponenty systému samostatne, náklady sa výrazne znížia. Navyše, ak vezmeme do úvahy náklady na prenájom špeciálnych zariadení a práce, náklady sú takmer rovnaké.
• Ak hovoríme o pravidlách inštalácie, plastové šachty vyžadujú iba usporiadanie železobetónu a železobetónového podnosu. Pokyn je rovnaký ako pri predchádzajúcich možnostiach. Výrobky z plastov nevyžadujú hydroizoláciu ani izoláciu, čo tiež naznačuje úspory. Spoje sú utesnené gumovými tesneniami.

Video v tomto článku zobrazuje princíp montáže plastových výrobkov.

záver

Analyzovanie vyššie uvedeného vyplýva, je potrebné poznamenať, že ak sa podieľajú na vybavovanie prevažnú časť systému, a robí to súbežne s výstavbou domu, bolo by výhodnejšie postaviť betónové alebo tehlové. Ale na malých objemoch lacnejšie použiť plastový poklop rýchlejšie a spoľahlivejšie.
