Inch žeriav: konštrukčné a prevádzkové funkcie

V tomto článku sa budeme zaoberať hlavnými rozdielmi medzi palcovým meracím systémom a metrickým. Budeme tiež zvažovať vlastnosti výberu ventilov pre potrubie.

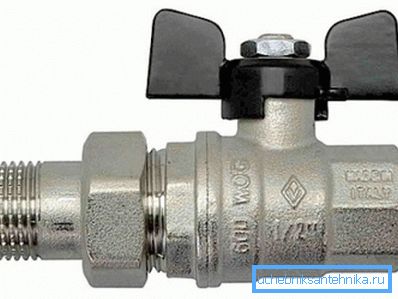

Téma predmetu je veľmi zaujímavá, pretože na trhu existuje široká škála sanitárnych zariadení, ktorých rozmery nie sú stanovené v bežných milimetroch. Napríklad, môžete nájsť polpalcový žeriav na predaj a čo si myslíte, že táto veľkosť znamená?

Rozdiel v nameraných hodnotách

Aby bolo možné okamžite objasniť rozdiel v nameraných hodnotách, poznamenávame, že palcový systém merania sa tradične používa pri konštrukcii potrubí a pri výbere uzavieracích ventilov.

Anglický palec (palec) sa v metrickom meracom systéme označí písaním v hodnote 25,4 mm. Preto nie je ťažké premeniť aktuálne hodnoty použité pri výbere potrubí a tvaroviek na milimetre, stačí vybaviť kalkulačkou.

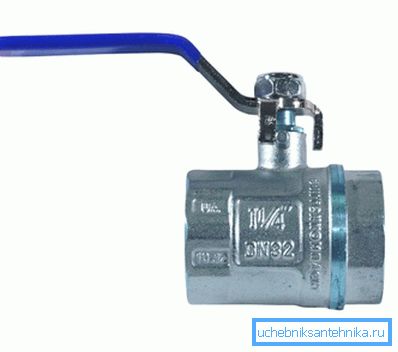

Napríklad vypočítajte, aký analógový metrický systém merania zodpovedá 2-palcovému kohútiku. Za týmto účelom sa 25,4 násobí o 2 a dostane 50,8 mm.

Návody na výpočet sú teda teoreticky jednoduché a je tiež ľahké vypočítať rozmery palcového kohútika. Zostáva zvážiť, ako sa tieto množstvá kombinujú s veľkosťou rúr.

Charakteristiky priemeru potrubia

Ako už bolo uvedené, je ľahké vypočítať, koľko je kohútik 1 2 palce v mm. Ale čo je potrebné vedieť, aby sa vybrali ventily pre potrubie?

V súčasnej dobe pri budovaní vlastných vodovodov je najpopulárnejším riešením kovový plast, polypropylén, menej často celokovové oceľové alebo medené rúry.

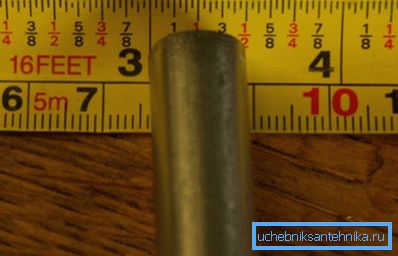

Nie je žiadnym tajomstvom, že všetky tieto rúry s podobným vonkajším priemerom budú mať iný vnútorný priemer, pretože oceľová rúrka bude tenšia než podobný výrobok vyrobený z polymérnych materiálov.

Preto pri určovaní rozmerov potrubia a jeho súladu s rozmermi ventilov je potrebné brať do úvahy nasledovné hodnoty:

• hrúbka steny;
• vnútorný priemer - podmienené charakteristiky potrubných prvkov, ako potrubia, tak tvarovky;
• menovitý priemer (Δu) - menovitá hodnota vnútorného priemeru, uvedená v milimetroch a zaokrúhlená na celú hodnotu;
• menovitý priemer dn;
• vonkajší priemer.

Z vyššie uvedeného vyplýva, že ak je ventil 1 8 palca (vnútorný priemer) s vnútorným závitom, je vonkajší priemer rúrky s vonkajším závitom tiež 1/8.

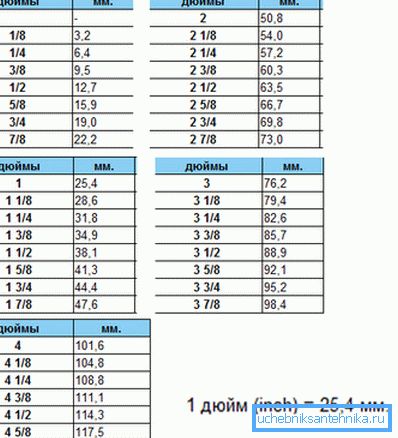

Preto sa pozrieme na predchádzajúcu tabuľku, koľko bude 1/8 a uvidíte 3,2 mm. To znamená, že máme priemer vnútrajšku kohútika a vonkajšej časti rúry v milimetroch.

Zariadenie palcového žeriavu

Keď povieme žeriav o palete a štvrtine, často to znamená takzvané polorežové uzamykacie zariadenia s guľovou uzáverou. Zvážte, ako je toto zariadenie usporiadané, a čo musíte mať pri výbere na pamäti.

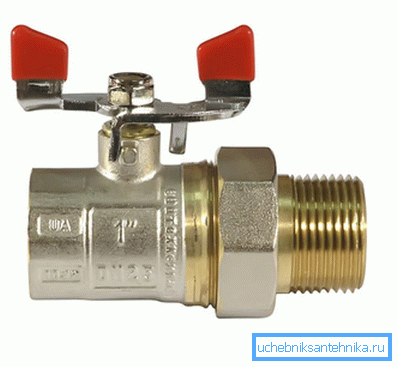

Guľový ventil je typ potrubných uzáverov, pričom uzamykací prvok, ktorého konštrukcia je vytvorená ako guľa.

V súčasnosti sú poloprevádzkové ventily s guľovými ventilmi považované za jeden z najmodernejších, progresívnych a zároveň jednoducho inštalovateľných a udržiavajúcich typov ventilov. Takéto žeriavy sa bežne používajú pri konštrukcii potrubí prepravujúcich kvapalné a plynné médiá.

Pohyblivá guľovitá uzáver má priechodný axiálny otvor, ktorý sa v určitej polohe zhoduje s priechodným otvorom v telese žeriavu. Keď sa tieto otvory zhodujú, prúd vody prechádza voľne, zatiaľ čo v prípade, že sa otvory v kryte a v bráne nezhodujú, je tok zablokovaný. Napríklad posúvač sa úplne zatvorí, ak sa guľa otáča o 90 stupňov okolo svojej osi.

Ventil s plným vývrtom je vybavený bariérovou guľou s priemerom priechodného otvoru, ktorý je podobný vnútornému priemeru dýzy, ktorý je pripojený k potrubiu.

Vďaka splneniu parametrov parametrov otvoru potrubia sa minimalizuje úroveň hydraulických strát, ktorá odlišuje tieto zariadenia od iných typov ventilov. Preto je guľový ventil v súčasnosti používaný ako hlavný typ uzamykacieho zariadenia na lineárnych úsekoch plynovodov.

Dôležitým prvkom v konštrukcii guľového ventilu sú "sedlá", vyrobené z fluoroplastových krúžkov. Prítomnosť "sedadiel" poskytuje úplné spojenie skrutky a puzdra, tesnosť, plynulosť a jednoduchosť otáčania rúrky.

Dôležité: Prítomnosť sedadiel PTFE obmedzuje teplotu prepravovaného média na + 200 ° C.

V nadväznosti na vyššie uvedené, poznamenávame výhody charakteristické pre guľové ventily guľového typu:

• jednoduchosť zariadenia;
• tesnosť puzdra a uzáveru;
• kompaktné rozmery;
• jednoduchosť konfigurácie prietokovej časti a takmer úplnú absenciu stojatých zón;
• jednoduchosť riadenia;
• čas potrebný na vykonanie otáčania uzávierky;
• možnosť prevádzky pri preprave viskóznych médií, kalu, suspenzie, buničiny atď.

Dôležité: Takéto zariadenia sú charakterizované jednou hlavnou nevýhodou - prítomnosťou "mŕtvej" zóny pri otočení skrutky pomocou konzolového zotrvačníka. Toto nepríjemnosti je pomerne kompenzované žeriavom vybaveným zotrvačníkom.

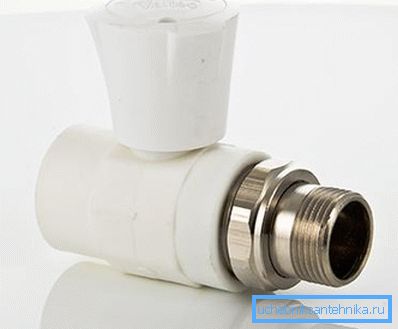

Zariadenie a činnosť ventilového žeriava

Spolu s ventilmi nie je možné pozorovať prítomnosť ventilových kohútikov, ktoré sa bežne používajú pri konštrukcii domácich a priemyselných potrubí.

Medzi výhody tohto typu ventilov patria:

• vysoký stupeň udržiavateľnosti v porovnaní s lopatkami;
• rozumnú cenu;
• širokú škálu ponúk vďaka rôznym zmenám;
• jednoduchá inštalácia;
• možnosť použitia ako uzatváracie a regulačné ventily (na porovnanie, guľový ventil je iba uzatvárací ventil).

Medzi nevýhody patrí nižšia trvanlivosť v porovnaní s loptičkami. Na druhej strane môže byť zariadenie, ak je to potrebné, demontované, zistiť príčinu poruchy a opraviť sami.

Konvenčný ventil s jedným ventilom pozostáva z nasledujúcich konštrukčných prvkov:

• puzdro z medi, mosadze alebo nehrdzavejúcej ocele;
• hubica (samostatná alebo neoddeliteľná od tela);
• zotrvačník pripojený k tyči;
• uzamykacím mechanizmom je kľukový hriadeľ typu červ alebo keramika.

Ako už bolo uvedené, u ventilových zariadení sa používajú dva typy uzamykacích mechanizmov. Zvážte vlastnosti ich aplikácie.

Západkový uzamykací mechanizmus je poháňaný niekoľkými závitmi zotrvačníka okolo jeho osi. Šneková tyč na konci opačnom k ​​zotrvačníku je vybavená gumovým alebo koženým tesnením.

Tesnenie je v procese otáčania v blízkosti "sedla" a tým zatvára prívod vody. Naopak, ak otočíte zotrvačník v opačnom smere, tesnenie sa posunie smerom od "sedla" a voda prechádza neobmedzene.

Dôležité: Najčastejším problémom v takých mechanizmoch je riedenie tesnenia a následkom toho aj výskyt netesností. Pokyny na opravu sú jednoduché, stačí rozobrať ventil, odstrániť staré tesnenie a nainštalovať nové tesnenie.

Uzamykací mechanizmus vo forme keramickej žeriavovej skrinky je v porovnaní so zariadením s červovým typom progresívnejšia.

Uzáver je jadrom s dvomi kombinovanými keramickými platňami, z ktorých jedna je stacionárna a druhá sa otáča okolo svojej osi. V procese otáčania drieku dosky sú kombinované, alebo naopak, medzi nimi je medzera, cez ktorú voda tečie.

Medzi výhody tohto typu brány treba poznamenať:

• nízky krútiaci moment, pretože zariadenie je polovičné;
• trvanlivosť uzáveru vzhľadom na skutočnosť, že keramické časti sú oveľa silnejšie než gumové tesnenie;
• jednoduchosť opravy, pretože uzáver nie je opravený, ale úplne sa mení, napriek tomu, že jeho cena je nízka.

záver

Takže teraz máme všeobecnú predstavu o tom, čo tvorí žeriav 3 4 palce a podobné výrobky s inými rozmermi. Opäť sme uvažovali o vlastnostiach uzamykacích zariadení zariadenia prispôsobených na inštaláciu na palcové rúrky.

Máte nejaké otázky? Nájdete komplexnejšie odpovede sledovaním videa v tomto článku.
