Hdpe žeriav: konštrukčné vlastnosti a rozsah použitia

Dnes sa čoraz častejšie používajú potrubia z HDPE - nízkotlakový polyetylén pri výstavbe domácich a priemyselných potrubí. Tento materiál uľahčuje inštaláciu sietí, zvyšuje ich spoľahlivosť a predlžuje životnosť.

Ďalšou výhodou plastových systémov je jednoduchosť a rýchlosť uzamykacích zariadení na nich. Spravidla ide o špeciálne kohútiky a ventily PND.

Vlastnosti guľového ventilu

Vo väčšine prípadov sú tieto ventily guľovým typom.

Rozsah pôsobnosti

Pripojovacie prvky a kohútiky pre potrubia HDPE sú umiestnené na miestach spojenia rôznych častí siete, okrem toho - na miestach kontroly prietoku.

Venujte pozornosť! Zabezpečujú vzduchotesné spojky. Okrem toho poskytujú príležitosť na otváranie / zatváranie potrubia, ako aj na reguláciu toku látok, ktoré prechádzajú. Medzi nimi sú studené, horúce, agresívne chemické plyny a kvapaliny.

V systémoch PND sa používajú guľové ventily s priemerom 20/150 mm alebo viac:

• pitná a technická dodávka vody;
• kanalizácie;
• dodávka plynu;
• zavlažovania;
• prepravu technických a chemických kvapalín.

Konfigurácia zariadenia a materiály

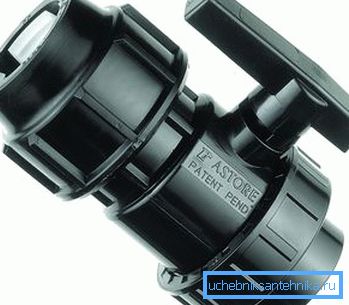

Guľové zariadenia sa líšia pri výrobe materiálov. Najbežnejšie používané plastové kohútiky pre potrubia HDPE, mosadz a oceľ.

Podľa návrhu sú takéto zariadenia známe:

• uhol;
• komunikácie;
• multi-pass (tri alebo viac vstupov).

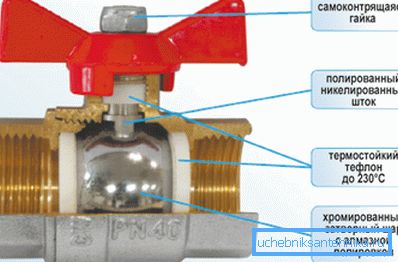

Regulačný alebo uzamykací prvok v guľovom ventile má tvar kruhu s dvoma otvormi. Je spojená s rukoväťou zariadenia a pohybuje sa okolo jeho osi. Keď je umiestnený vzhľadom na tok média otvormi, nechá ho tok, keď je umiestnený na slepú stranu, zablokuje ho.

Typy mechanizmu pohonu

Okrem iného sú uzatváracie ventily pre plastové rúrky odlišné v princípe pohonného mechanizmu.

1. V sieťach pre domácnosť s malým prierezom potrubia sa prietoky prekrývajú kohútiky pre potrubia PND 25, 32, 50 atď., S manuálnym ovládaním. tj ich rukoväte sa otáčajú iba rukami. Táto metóda je typická pre potrubia namontované na dostupných miestach. Na tomto základe by mali byť prístupové body k žeriavu vybavené dodatočnou ochranou - plotom alebo uzamykacím mechanizmom.
2. Rozsiahle a zariadenia so zariadením. Takýto ovládač zvyšuje ručnú silu, čo uľahčuje zmenu polohy žeriavu.

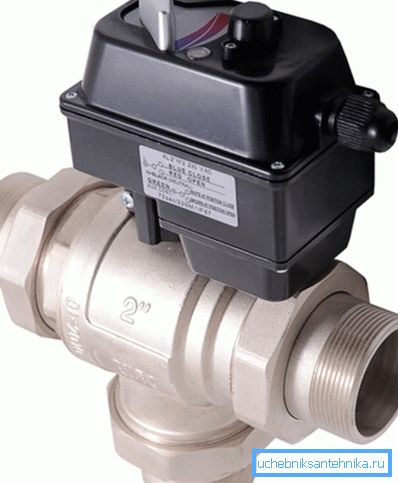

1. Potrubia s prierezom 150 milimetrov a viac sa neprekrývajú svojimi vlastnými rukami. V tomto prípade použite automatické alebo mechanické typy diskov.

Metóda ich riadenia môže byť:

• hydraulické;
• elektrická;
• pneumaticky.

Venujte pozornosť! Takéto zariadenia môžu za určitých podmienok poskytovať diaľkové ovládanie alebo úplnú automatizáciu uzavretia / otvárania potrubia. Napríklad nastavená teplota vzduchu.

Metódy inštalácie

Pri montáži žeriavu 63 PND alebo inej časti použite niekoľko metód.

1. Zváranie na tupo alebo termistore poskytuje najvyššiu tesnosť kĺbu. Žeriav súčasne nemožno demontovať a znovu použiť.
2. Prírubové pripojenie umožňuje niekoľkokrát používať ventil a vymeniť zariadenie bez použitia špeciálneho zariadenia. Ventily na prírubách pre potrubia majú iba dve ustanovenia: "otvorené" a "zatvorené". Tým sa eliminuje možnosť nastavenia toku. Takéto žeriavy sú vyrobené z nehrdzavejúcej ocele alebo liatiny. Používajú sa na systémy s veľkým priemerom: plynové, ropovody atď. Zariadenia majú vysokú pevnosť. Ich telo je prefabrikované z dvoch prvkov alebo odlievané.

1. Spojka spojky sa používa v plynových, vykurovacích a vodovodných sieťach s priemerom najviac 45 mm. Takéto ventily pre HDPE rúrky 32 a iné časti sa ľahko inštalujú a ľahko sa používajú.

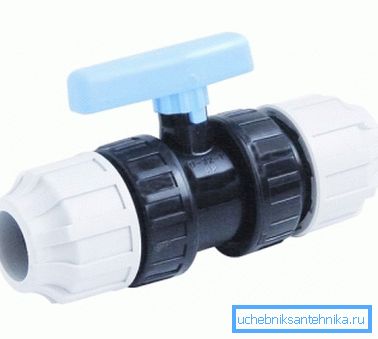

2. Kulový ventil s prítlakom alebo lisovaním je namontovaný pomocou vsuviek a matiek. Body spojov sú utesnené tesnením. Spojenie vsuvky umožňuje viacnásobné použitie zariadení.
3. Možné a kombinované inštalovanie žeriavu. V tomto prípade sa používa zváranie prvkov, ktoré majú rovnaký prierez, napríklad 32 až 32 a príruby.

Klady a zápory guľových ventilov

Výhody guľových ventilov pre plastové rúry sú uvedené nižšie.

1. Dlhá životnosť.
2. Spoľahlivosť HDPE žeriavov je vyjadrená v garantovanom vypnutí a ich úplnom utesnení.
3. Zariadenia je možné použiť ako regulátor prietoku.
4. Zariadenie má minimálne množstvo častí. Z tohto dôvodu nie je jeho cena príliš vysoká a pravdepodobnosť zlyhania sa zníži.
5. Tok môže byť veľmi rýchlo zablokovaný. Tým sa zabezpečí maximálna efektivita správy siete.
6. Spravidla, pre inštaláciu žeriavu (výnimka - zvárané rozhranie) špeciálne vybavenie, skôr obvyklé kľúče nie je nutné.

Nevýhody zariadení.

1. Pruh s obmedzeným rozmerom. Čím väčšia je časť potrubia, tým ťažšie je nájsť guľový ventil.
2. Keď sa zariadenie používa na nastavenie prietoku a nemusí sa úplne prekrývať, je schopné odtlakovania počas prevádzky. Je to spôsobené deformáciou blokovacej gule, ktorá prežíva pôsobenie plynu alebo kvapaliny v sieti.
3. Pokyn upozorňuje, že takéto zariadenia môžu byť použité v plynovodoch s tlakom nepresahujúcim 10 barov a vodovodných sieťach s tlakom nepresahujúcim 16 barov.

záver

Žeriavy určené pre potrubia vyrobené z HDPE poskytujú príležitosť na vytvorenie optimálnych podmienok pre používanie systémov prepravujúcich kvapaliny a plyny. Vďaka rôznorodosti modelov je možné ich vybrať pre všetky typy potrubí.

Videá v tomto článku vám pomôžu lepšie pochopiť túto tému.
