Hdpe guľový ventil a jeho vlastnosti

V súčasnej dobe pri kladení komunikačných liniek na rôzne účely sa často používajú nízkotlakové polyetylénové rúrky (HDPE). Ich inštalácia sa uskutočňuje s použitím špeciálnych armatúr, ktoré obsahujú guľové ventily. Ďalej uvažujeme, aké sú tieto produkty, aké sú a aké sú ich vlastnosti.

Vlastnosti guľových ventilov PND

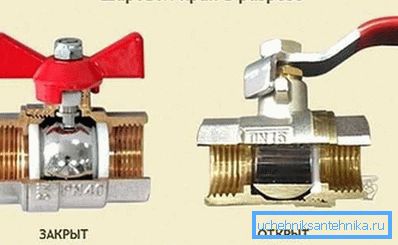

Plastové guľové ventily pre HDPE potrubia sú uzatváracie ventily, ktoré sú navrhnuté tak, aby úplne zastavili tok kvapaliny prepravovanej potrubím. Guľôčky sú volané z dôvodu, že uzamykací mechanizmus je vytvorený ako guľa s priechodným otvorom.

Guľôčka sa dá otočiť o 90 stupňov v tele, čo vám umožňuje otvoriť alebo zatvoriť priechod. Poloha uzamykacieho mechanizmu je ovládaná pákou. Pri žeriavoch s veľkým priemerom (150 mm a viac) je uzamykací mechanizmus riadený elektrickými, pneumatickými alebo hydraulickými pohonmi.

Prípad týchto zariadení je vyrobený z HDPE, t.j. rovnaký materiál ako samotné potrubie. Uzamykací mechanizmus najčastejšie vyrába výrobcovia z polypropylénu alebo iného typu plastov.

dôstojnosť

Uvažované ventily majú mnoho pozitívnych vlastností, medzi ktoré patria:

• Trvanlivosť - výrobok môže trvať 25 rokov alebo viac. Trvanlivosť závisí vo veľkej miere od prevádzkových podmienok výrobku.
• Spoľahlivosť vďaka jednoduchosti dizajnu.
• Nízka cena kvôli lacným materiálom.
• Výrobky s nízkou hmotnosťou.
• Vysoký stupeň tesnosti.
• Vzhľadom na skutočnosť, že zariadenie je vyrobené z plastu, nie je náchylné na koróziu, navyše sediment prakticky nie je usadený na nej.

nedostatky

Pre objektívnosť sú tu niektoré nevýhody príslušných zariadení:

• Nie je možné použiť na úpravu toku, pretože v tomto prípade rýchlo zlyhajú.
• Rovnako ako ostatné príslušenstvo z HDPE sú určené pre menšie tlaky ako kovové armatúry pre potrubia.
• S rastúcou teplotou klesá pevnosť zariadenia.

Venujte pozornosť! Pred použitím plastového guľového ventilu na HDPE potrubia je potrebné dbať na to, aby jeho vlastnosti zodpovedali podmienkam, v ktorých bude použitý.

Typy ventilov pre HDPE

Okrem skutočnosti, že uvažované zariadenia majú odlišný priemer, môžu byť tiež navrhnuté pre rôzne spôsoby inštalácie:

• Collet (kompresia);
• príruby;
• Zvar.

Nižšie je detailný pohľad na funkcie zariadení každého typu.

Collet

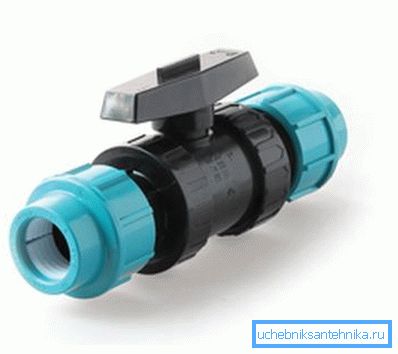

Tieto zariadenia sa používajú pre potrubia malého priemeru - 20 mm - 110 mm. Ich hlavnou črtou je jednoduchosť inštalácie, ktorú je možné vykonať ručne bez použitia špeciálneho zariadenia a bez zručností takejto práce.

Venujte pozornosť! Pre kvalitatívne spôsobu montáže kohútika klieštiny párenie rúrka musí byť rez presne kolmo na os a skosenie niekoľko milimetrov, ako je znázornené v schéme vyššie.

Spravidla sa tento uzatvárací ventil používa v domácich vodovodných potrubiach. Nasledujúce sú hlavné charakteristiky týchto zariadení:

V závislosti od modelu zariadenia sa môžu špecifikácie mierne líšiť. Vo všeobecnosti však zodpovedajú údajom z tabuľky.

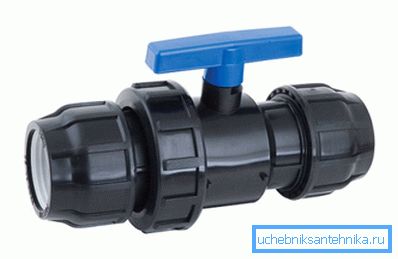

Musím povedať, že kompresné ventily môžu mať rovnakú veľkosť vstupnej a výstupnej trubice, napríklad 32 až 32 mm, a rôzne, t.j. môžu slúžiť ako adaptéry medzi rúrkami rôznych priemerov.

prírubou

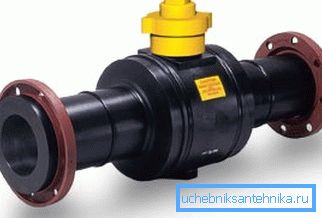

Guľové ventily PND s guľovou guľou sa používajú pre potrubia veľkého priemeru (do 315 mm). Ich spojenie s potrubím sa vykonáva pomocou skrutiek pomocou prírub. Ako spojka je toto spojenie sklopné.

Na rozdiel od predchádzajúcich zariadení môžu prírubové ventily odolávať väčšiemu tlaku. Často sa tieto ventily používajú v chemickom priemysle, pretože sú odolné voči kyselinám a zásadám a tiež nie sú vystavené korózii.

zvar

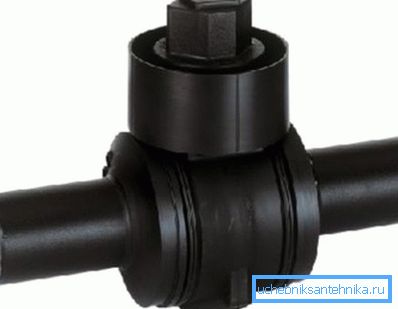

Tento spôsob pripojenia sa používa v prípadoch, keď je potrebné zabezpečiť tesnosť. Návod na inštaláciu je v tomto prípade komplikovanejší.

Zváranie sa môže vykonať dvoma spôsobmi:

• pažba - pomocou špeciálneho zváracieho stroja, ktorý roztaví konce dvoch zváraných častí. Následne sú tieto súčasti pod tlakom.
• Elektrofúzna metóda - zahrievanie povrchov častí, ktoré sa majú v tomto prípade spojiť, sa uskutočňuje pomocou tvarových častí, ktorými prechádza kovová špirála. Výsledkom je, že súčiastky, ktoré sa majú pripojiť, a elektrická spojka sú navzájom zvarené a zabezpečujú spoľahlivé spojenie.

Tu, možno, všetky druhy plastových guľových ventilov.

záver

Guľové ventily z polyetylénu sú spoľahlivé uzatváracie ventily používané pre rôzne typy potrubia z HDPE rúr. Ako sme zistili, v závislosti od účelu línie a jej priemeru, môžu byť namontované rôznymi spôsobmi.

Z videa v tomto článku sa môžete dozvedieť ďalšie informácie o tejto téme.
