Guľový ventil du50: možnosti, veľkosti, vlastnosti
Guľový ventil Dn50 sa môže použiť ako uzatvárací ventil na prepravu potrubím a skladovanie rôznych nádrží a kvapalín v nádržiach. Takéto zariadenia sa odlišujú spôsobmi upevnenia, ktoré môžu byť prírubové, spojovacie a zvárané (spájkovanie) a výrobné materiály, kde sa používa oceľ, mosadz, polyetylén a polypropylén.
Rôzne uzamykacie zariadenia môžu mať svoje technické charakteristiky a navzájom sa líšia v týchto ukazovateľoch, ktoré budú uvedené nižšie. A tiež vaša pozornosť bude ponúknutá tematická demonštrácia videa v tomto článku.

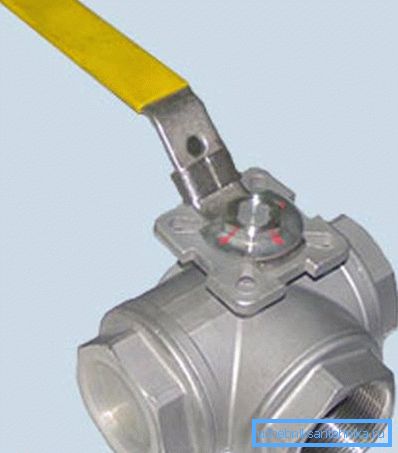

Uzatváracie ventily DN 50 mm
Poznámka. Ak sa pozriete na štítok, guľový kohút 50 mm má zvyčajne v označení ďalšiu skratku. Napríklad pred milimetrami sú písmená Doo alebo Dn - a jeden a druhý znamená podmienený alebo vonkajší priemer. A tu, ak spĺňate skratku KSHTsP (namiesto P môže byť F, M alebo K), potom to znamená, že máte guľový kohútik s guľovým guľôčkom (prírubový, spojovací alebo kombinovaný).
Všeobecné možnosti
- Uzavreté ventily s prírubou, zvárané (na zváranie) a spojenie spojov sa zvyčajne vyrábajú v rozmedzí DN od 15 do 500 mm, ktorý je navrhnutý pre menovitý tlak (Ru) od 1,6 do 4,0 MPa.
- Vo väčšine prípadov sa používajú žeriavy s takýmito rozmermi (Dn 50) v priemyselných, priemyselných a verejných budovách, potrubiach na čerpanie ropných produktov, vody a plynu, ako aj v nádržiach na ich skladovanie. Uzamykacie zariadenia s takýmito rozmermi sú však inštalované vlastnými rukami av každodennom živote, napríklad s autonómnym ohrevom pre stúpačky, kotly alebo v nádržiach na skladovanie vody a nafty.
- Výroba ventilov a armatúr sa vykonáva podľa GOST 21345-78 a GOST 28343-89, ako aj podľa TU 04671406-003-98. Pre regióny s miernym a studeným podnebím sa certifikácia vykonáva podľa UHL GOST 15150 Ruska GOSGORTEKHNADZOR.
Prehľad produktu
Takéto žeriavy sú zvyčajne vyrobené z ocele. 20, 09G2s a 1218N10T, zatiaľ čo maximálny pracovný tlak (Ru) zostáva nezmenený - od 1,6 MPa do 4,0 MPa. Metódy inštalácie (pripojenia) sa môžu líšiť v závislosti od konfigurácie, takže môžu byť KShTsF, KShTsP, KShTsM alebo KShTsK.
DN | PN | CODE KShTsF | d | D | D1 | D2 | G | hod | H | ja | L | Hmotnosť (kg) |
15 | 40 | 015.040.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 130 | 1.8 |
20 | 40 | 020.040.02 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 150 | 2.2 |
25 | 40 | 025.040.02 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 160 | 2.7 |
32 | 40 | 032.040.02 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 180 | 3.7 |
40 | 40 | 040.040.02 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 200 | 4.6 |
50 | 40 | 050.040.02 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 230 | 6.1 |
65 | 16 | 065.016.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
65 | 25 | 065.025.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
80 | 16 | 080 / 70.016.02 | 63 | 195 | 160 | 18 | 4 | 60 | 141 | 335 | 280 | 11.2 |
80 | 25 | 080 / 70.025.02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 280 | 12 |
100 | 16 | 100 / 80,016.02 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 300 | 15 |
100 | 25 | 100 / 80,025.02 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 300 | 15 |
125 | 16 | 125 / 100,016.02 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 325 | 27.5 |
125 | 25 | 125 / 100,025.02 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 325 | 28.5 |
150 | 16 | 150 / 125,016.02 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 350 | 36 |
150 | 25 | 150 / 125,025,02 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 350 | 37 |
200 | 16 | 200 / 150,016.02 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
200 | 25 | 200 / 150,025.02 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
250 | 16 | 250 / 200,016.02 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
250 | 25 | 250 / 200,025,02 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
300 * | 16 | 300 / 250,016.02 | 240 | 460 | 410 | 26 | 12 | 167 | 634 | - | 750 | 155 |
350 * | 16 | 350 / 300,016.02 | 300 | 520 | 470 | 26 | 16 | 196 | 690 | - | 750 | 276 |
500 * | 16 | 500 / 400,016.02 | 390 | 710 | 650 | 33 | 20 | 170 | 870 | - | 990 | 610 |
Technické parametre pre KShTsF
Poznámka. KShTsF sa z väčšej časti používa na priemyselných miestach.
Ballomax DN, (mm) | Art. | Predné dvere | DH | d | T | L | H1 | H2 | Hmotnosť, kg | |
10 | 71 .102 .010 | 10 | 38 | 17.2 | 1.8 | 210 | 50 | 116 | 140 | 0.8 |
15 | 71 .102 .015 | 10 | 38 | 21.3 | 2 | 210 | 50 | 116 | 140 | 0.8 |
20 | 74 .102 .020 | 15 | 42 | 26.9 | 2.3 | 230 | 47 | 115 | 140 | 0.8 |
25 | 74 .102 .025 | 20 | 51 | 33.7 | 2.6 | 230 | 47 | 120 | 140 | 1 |
32 | 74 .102 .032 | 25 | 57 | 42.4 | 2.6 | 260 | 48 | 124 | 140 | 1.4 |
40 | 74 .102 .040 | 32 | 76 | 48.3 | 2.6 | 260 | 41 | 129 | 180 | 2.1 |
50 | 74 .102 .050 | 40 | 89 | 57 | 2.94 | 300 | 41 | 135 | 180 | 3 |
Tabuľka parametrov KShTsP Du 10-50 mm Ru 4,0 MPa (40 kg / cm2)
Označenie KSHZ RMHS (RMUS) | DN | L | G | H | |
16-6 | 6 | 70 | 1/4 | 112 | 110 |
25-6 | 76 | ||||
40-6 | 76 | ||||
16-10 | 10 | 75 | 3/8 | 112 | 134 |
25-10 | 80 | ||||
40-10 | 80 | ||||
16-15 | 15 | 85 | 1/2 | 125 | 123 |
25-15 | 105 | ||||
40-15 | 105 | ||||
16-20 | 20 | 95 | 3/4 | 136 | 134 |
25-20 | 110 | ||||
40-20 | 110 | ||||
16-25 | 25 | 105 | 1 | 127 | 174 |
25-25 | 120 | ||||
40-25 | 120 | ||||
16-32 | 32 | 120 | 1 1/4 | 215 | 184 |
25-32 | 145 | ||||
40-32 | 145 | ||||
16-40 | 40 | 130 | 1 1/2 | 215 | 231,5 |
25-40 | 150 | ||||
40-40 | 150 | ||||
16-50 | 50 | 150 | 2 | 280 | 233 |
16-65 | 65 | 185 | 2 1/2 | 280 | 233 |
16-80 | 80 | 205 | 3 | 342 | 330 |
Tabuľka rozmerov a montážnych rozmerov KSHTsM Du 6-80 mm
View. prihláška | Pre plyn 10 bar, pre vodu 16 barov |
SDR | SDR11 |
materiál | PE80 / PE100, PE2406 / PE3408 |
Otvorenie / zatvorenie | ? otáčania |
teplota | Od -29 do 600С |
Typ pasáže | Celý vývrt |
Typ pomocnej tyče | Teleskopické rozšírenie |
Typ čistenia | Bez čistenia, 1 čistenia, 2 čistenie |
Teleso zváranie a zásuvka | Elektrické pripojenie alebo spojka |
Testovacie štandardy | EN 1555, ANSI / ASTM B16. 40 |
Tabuľka SDR11
Poznámka. Polyetylénové zariadenia sa používajú na podzemné inštalácie.
Kombinované žeriavy sa nijako nelíšia od spojovacích ventilov, ale rovnako ako ich cena, iba KShTsK môže mať namiesto vonkajších rúrových nití americký, montážny alebo filter, a potom ich nárast nákladov.
Polypropylénové zariadenia sú mimoriadne obľúbené pre inštalácie a vykurovacie okruhy pre autonómne vykurovanie - vo väčšine prípadov je teraz kovom uprednostňovaný PPR a to nie je prekvapujúce. Takéto jednotky sú schopné odolávať prevádzkovým teplotám do 100 ° C a pracovným tlakom do 10 barov, čo je dosť pre normálne podmienky. Pripájanie podobných zariadení s potrubím sa vykonáva spájkovaním alebo zváraním so špeciálnym spájkovačom.
záver
Na záver by sme mali povedať, že v každodennom živote môžete profitovať hlavne z mosadze KShTsM a KShTSK, ako aj z polypropylénových spájkovacích kohútikov. Môžete ich vždy nainštalovať sami, ak sa budú riadiť pokynmi výrobcu.
