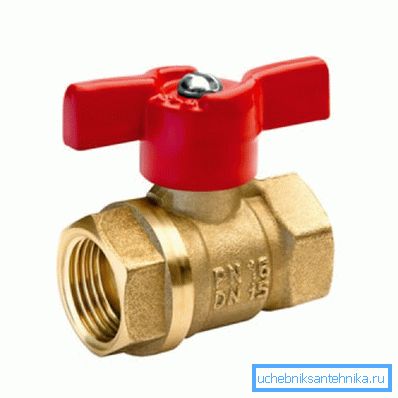

Guľový kohútik du15: funkcie zariadenia a inštalácie

Ako sa guľová spojka DN15? Ako je dobré na pozadí známych skrutiek a korkových ventilov? Čo znamenajú čísla v prípade? Čo by ste mali venovať pozornosť pri inštalácii sami? V našom materiáli sa pokúsime odpovedať na tieto otázky.

zariadenie

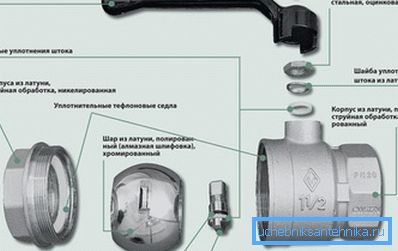

Čo uvidíme, keď sme rozobrali guľový žeriav s priemerom 15 milimetrov?

• Hlavným prvkom výrobku je mosadzná guľa s chrómovým povlakom a priechodný kanál takmer rovnaký ako DU pripojenej rúry.

Praktický dôsledok: keď je ventil otvorený, jeho hydraulický odpor je minimálny, pretože prakticky chýbajú prechody priemeru a turbulencie.

• Tesnosť pohyblivého spojenia s telom je zabezpečená dvoma fluoroplastickými alebo teflónovými krúžkami.
• Ten istý krúžok utesňuje vývod stonky cez teleso ventilu. Zhora sa uťahuje podložkou.
• Nakoniec je tyč poháňaná pohodlnou rukoväťou v podobe páky alebo takzvaného motýľa.

Porovnanie s konkurenciou

Ako vyzerá guľový ventil DU 15 v porovnaní so spolužiakmi - skrutka a korkový ventil?

Najskôr sa dostávame do čiernej PR kampane a spomenieme si hlavné nedostatky v súťaži.

Skrutkovač

• Prúd vody môže pretekať cez to len v jednom smere - tak, že tlačí ventil zospodu. V opačnom prípade existuje riziko série hydraulických nárazov v dôsledku búšenia ventilov v turbulentnom prietoku alebo dokonca úplného oddelenia od stonky.

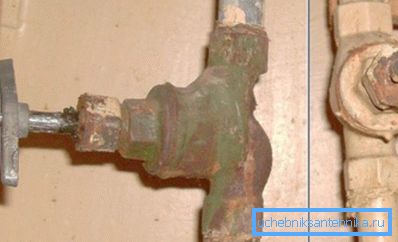

• Telo skrutkového ventilu zhromažďuje váhu a piesok. Len kvôli svojmu zložitému tvaru a prítomnosti vreciek s pomalým tokom vody.

• Rovnaký komplexný tvar tela a relatívne malé otvorenie ventilového sedla zaisťuje vysokú hydraulickú odolnosť ventilu a následne pokles tlaku, keď je voda rozobratá viac ako jedným vodovodným upínadlom.
• Utesnenie utesnenia uniká aj dlhým jednoduchým ventilom. Pri častom používaní je potrebné zabalenie žľazy najmenej raz za šesť mesiacov. S gumovými tesneniami nie je obrázok oveľa lepšie: pri aktívnom použití sa vytvárajú tesniace krúžky a pri voľnobehu strácajú elasticitu.
• Tesnenie gumového ventilu má obmedzenú životnosť. Dôvod je rovnaký - strata elasticity gumy. Jeho zničenie je prudko zrýchľované pieskom, ktorý padol pod ventil.

Mimochodom: ventily s celokovovými uzatváracími ventilmi bez tesnenia sú odolnejšie. Keď sa však nečistoty dostanú pod ventil, ventil sa jednoducho neprekrýva.

Zástrčný ventil

• Ak chcete otočiť korok, vyžaduje veľmi významné úsilie. Vždy existuje riziko narušenia najbližšej armatúry alebo závitu.
• Počas otáčania zástrčky je v tomto prípade zaručené unikanie žľazy. Nielen to: pre uzatváracie skrinky potrebujete nielen vypnúť ventil samotný, ale aj vynulovať stúpačku prívodu vody alebo vykurovania. V opačnom prípade existuje vždy riziko, že narušená zástrčka vyteká z puzdra na prednej strane vody.

Guľový ventil

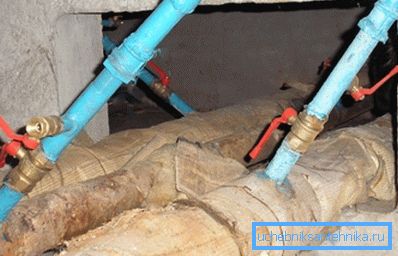

A ako sa na tomto nudnom pozadí pozerá guľová spojka D15? Smer toku vody nie je dôležitý pre činnosť ventilu. Ventil sa nevypne z dôvodu jeho nedostatku.

Akumulácia trosiek v kryte sa nemôže báť. Otvorený ventil má tendenciu zhromažďovať piesok a škálovať nie viac ako ľubovoľný úsek priameho potrubia.

Už sme spomenuli nízku hydraulickú odolnosť: veľmi málo sa líši od odporu časti potrubia zodpovedajúceho priemeru.

Teflonový alebo PTFE tesniaci krúžok okolo stonky kvôli vlastnému nízkymu koeficientu trenia a kvalite spracovania stonky sa prakticky nevyčerpáva počas prevádzky a nerozkladá sa pri voľnobehu. To isté platí pre tesniace krúžky susediace s povrchom gule vo vnútri ventilu.

Vysvetlenie: v praxi autora boli prípady, kedy guľový ventil s priemerom 15 mm unikal pozdĺž tyče. V podstate patrili k lacným čínskym výrobkom a boli odstránené svojimi vlastnými rukami jednoduchým navíjaním pod upínacou podložkou pásky FUM.

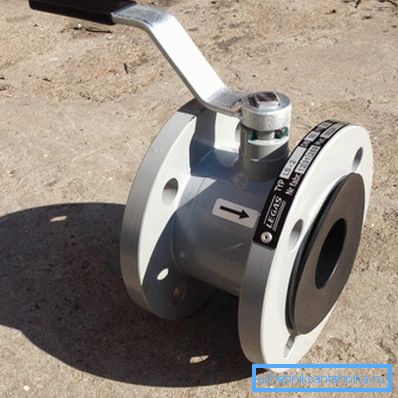

Hladký povrch gule a materiál tesnení zaručujú malé množstvo sily, potrebné na otvorenie alebo zatvorenie ventilu. To platí nielen pre malé výrobky: napríklad guľový prírubový ventil DU150, ktorý má veľmi pevné rozmery, je tiež zablokovaný štandardnou rukoväťou bez použitia príliš veľkej sily.

So všetkými týmito výhodami je cena guľových kohútov približne rovnaká ako cena korkov a analógov skrutiek a často sa ukáže, že sú úplne nižšie. Závery sú dosť zrejmé.

Guľové kohútiky 15 pre skrutkové alebo korkové ventily s priemerom 15 mm určite nestojí za zmenu: sú to lepšie ako konkurencia na všetkých počtoch. To isté platí pre ventily pre potrubia s vyššou kapacitou: 150 mm guľový ventil je vo väčšine prípadov pohodlnejší, praktickejší a odolnejší ako liatinový alebo oceľový ventil rovnakej veľkosti.

značkovanie

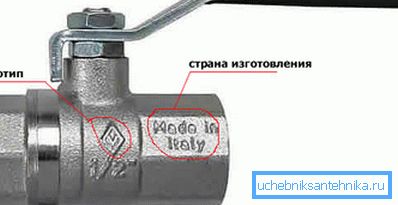

Hlavné technické charakteristiky guľového ventilu DU15 sú uvedené v označení na jeho tele. To sa týka domácich aj dovezených tovarov.

Stojí za zmienku niekoľko jemností.

• Podmienečný prechod je možné uviesť v palcoch. Veľkosť záujmu - DU15 - zodpovedá 1/2 palca.
• Spravidla je pracovný tlak domácich výrobkov uvedený v atmosfére (kgf / cm2) a importný tlak je uvedený v megapaskáloch (MPa). Označenie DN50 RU40 znamená, že ventil s nominálnym priechodom 50 mm je určený na tlak 40 atmosfér; Guľový ventil DN15 PN8 0 MPa je pripevnený na polovicu závitu a môže odolávať tlaku 8 megapaskálov (80 atmosfér).

Výber a inštalácia

Čo treba hľadať pri kúpe ventilu?

Ako to povedať správne?

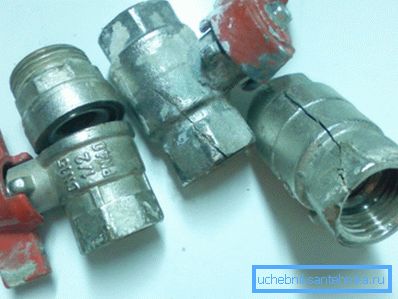

1. Telo by malo byť mosadzné. Z krehkých výrobkov zo silánu sa dá rozlišovať podľa hmotnosti: mosadz je výrazne ťažší.

Mimochodom: jednoduchá inštrukcia vám pomôže nestrácať sa. Vyberte nie strieborné, ale žlté brány. Ak chróm môže byť akýkoľvek kov alebo zliatina, nedostatok povlaku nenecháva žiadne pochybnosti.

1. Ovládacia páka je oveľa výhodnejšia ako rukoväť - motýľ. Ale má zmysel používať motýľ len s nedostatkom priestoru v blízkosti ventilu.
2. Najlepšie je utesniť spojenie so závitom s polymérnym závitom. (Tangit Unilok a analógov). Pri montáži nevyžaduje veľké úsilie a netrpí, keď dôjde k miernemu spätnému chodu závitu.

1. Mimochodom, o úsilie: neťahajte ventil na závit, kým sa nezastaví. Mosadz nie je oceľ; Je možné zlomiť s nadmernou silou nielen siluminové telo.
2. V čase inštalácie je lepšie jednoducho odstrániť rušivú rukoväť..

záver

Dúfame, že náš materiál pomôže čitateľovi s výberom ventilov pre domáce inštalatérske práce. Video v tomto článku ako obvykle obsahuje ďalšie tematické informácie. Veľa šťastia!
