Guľový kohút 3: 4 - zariadenie, vlastnosti, inštalácia

Guľové kohútiky pre vodu 3: 4 palce - najbežnejší a najkvalitnejší typ ventilov používaných pri inštalácii potrubí horúcej a studenej vody, ako aj vykurovacích systémov. Jednoducho sa inštalujú, spoľahlivo a kompaktne, takže dnes nemôžete inštalovať bez použitia tohto typu armatúr.

Budeme hovoriť o zariadení, charakteristikách a výhodách guľových ventilov, ako aj o pravidlách ich inštalácie.

Kovanie s guľovými ventilmi

zariadenie

Guľový kohút je typ uzatváracieho (niekedy nastavovacieho) kovania používaného v potrubiach potrubia na dodávku vody, vykurovania, plynu, ropy a iných médií. Vo vzťahu k systémom dodávky vody a chladiacej kvapaliny sa tento typ armatúr vo väčšine prípadov používa ako blokovací prvok.

Malo by sa povedať, že ventil s guľovou zátkou je moderným a pomerne progresívnym zariadením nahradzujúcim kužeľové modely, ktoré mali veľa vážnych nevýhod spojených s významnou hydraulickou odolnosťou v dôsledku tvaru a veľkosti priechodu.

Súčasná stavba bola známa už dávno - pred viac ako 100 rokmi však jej efektívna realizácia bola možná až po objavení sa nových syntetických materiálov, ako je napríklad fluoroplast a iné umelé polyméry.

Ventil s guľovým ventilom je veľmi jednoduchý.

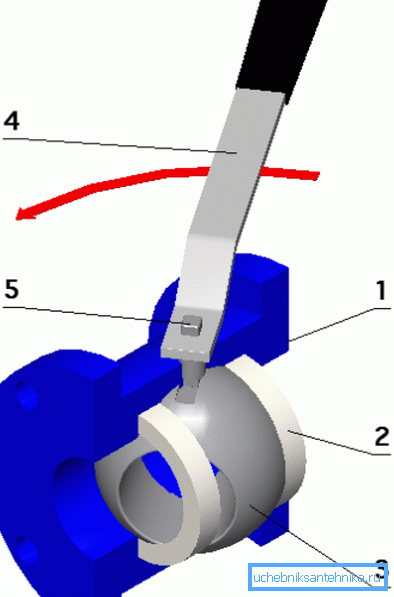

Výrobok pozostáva z nasledujúcich prvkov:

1. Mosadzné telo. Použitie tejto zliatiny je spôsobené nižšími nákladmi na jej výrobu, ako aj vyššou odolnosťou voči korózii v porovnaní s oceľou;
2. Tesniace sedlá. Používajú sa na utesnenie korku, vyrobeného z teflónu, teflónu, polyetéterketónu (PEEK) a iných syntetických polymérov;
3. Kulová zástrčka. Vykoná funkciu uzávierky. Gulička má axiálny otvor, ktorého priemer sa zhoduje s priemerom rúrkového kanála, keď sa korok otáča o 90 stupňov, kanál sa prekrýva, pretože kolmá os guľôčky nemá žiadne otvory;

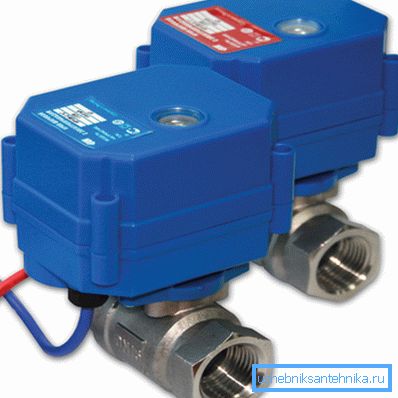

4. Ovládač uzávierky. Môže to byť v podobe páky, motýľa alebo jahňacieho mäsa, namiesto rukoväte môže byť inštalované elektrické alebo pneumatické servo, ktoré automatizujú riadenie systému;
5. Mosadzné vreteno ktorý spája rukoväť alebo ovládač so zátkou a prenáša silu, aby sa otočil.

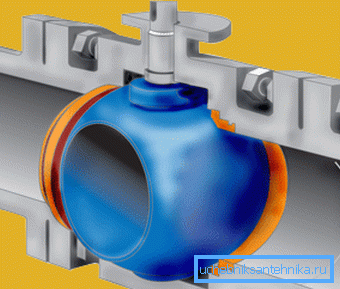

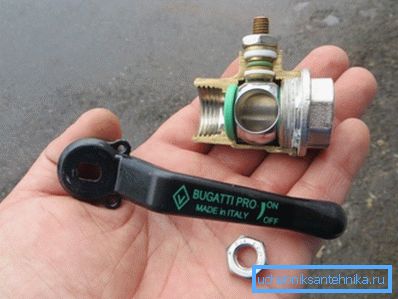

Takže vidíme, že vnútri tela je guľovitá uzáver so štrbinovou priechodkou.

Ak otočíte korok tak, aby sa otvor v ňom zhodoval s prietokovým kanálom, potom sa médium voľne pohybuje cez ňu s minimálnym odporom, ktorý sa významne nelíši od odporu v podobnom potrubí s rovnakým priemerom.

Potom otočíme skrutku o 90 stupňov a guľa zatvorí kanál.

Venujte pozornosť! Ako vidíte, tento typ ventilov je veľmi jednoduchý, čo prináša vysokú spoľahlivosť a relatívne nízke náklady vďaka jednoduchosti výroby výrobkov s týmto dizajnom.

charakteristiky

Hlavné technické charakteristiky, ktoré sa používajú na opis vlastností zariadenia a výber modelu vhodného na jeden alebo iný účel, sú tieto:

• Charakter pracovného prostredia. Tu uveďte druh látky, ktorú je možné prepravovať cez zariadenie (voda, plyn, olej atď.) A teplotný rozsah, v ktorom je jeho činnosť možná;
• Menovitý pracovný tlak. Označuje sa písmenami PN a číslom, ktoré sa rovná hodnote pracovného tlaku v atmosfére. Príklad označenia - PN 40;
• Priemer kanála. Označuje sa v palcoch alebo milimetroch, označených písmenami DN a číslom, ktoré označuje priemer v mm, napríklad DN. Môže sa tiež uviesť priemer vo frakciách palca, napríklad a, 1/2, 1, 1? a tak ďalej K dispozícii je prechodový guľový ventil 1: 2 až 3: 4;
• Povaha umiestnenia nite na vstupe. Existujú modely s vnútorným závitom na oboch stranách, ktoré sú označené ako vnútorné, s vnútornými a vonkajšími závitmi - in-n, s vonkajším závitom z oboch strán - nn. Navyše na jednej strane môže byť žeriav vytiahnutý americkým orechom.

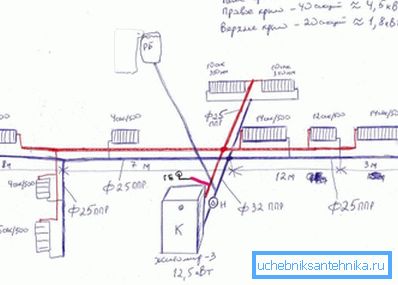

Určte, koľko je priemer guľového ventilu 3: 4, pomôže vám prispôsobiť veľkosť potrubia:

Venujte pozornosť! Pri výbere výrobku treba venovať pozornosť materiálu, z ktorého pozostáva. Kvalitné modely sú vyrobené z čistého alebo pochrómovaného mosadze, niekedy z antikoróznej ocele. Siluminové výrobky sa nedajú zakúpiť, pretože majú nízku pevnosť.

Ak chcete odlíšiť siluín od mosadze, postačí, aby ste mali dve ruky: mosadz bude viditeľne ťažší. Okrem toho sa silný silikón znečistí a pri trení proti kúsku ľahkej hmoty alebo tkaniny zostáva na nej šedá stopa.

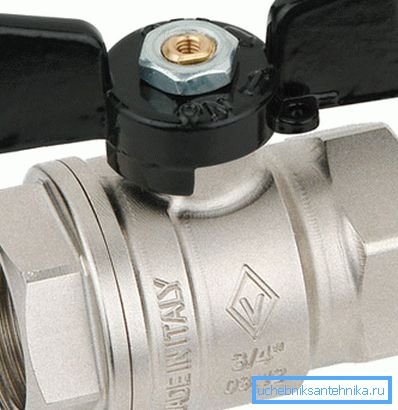

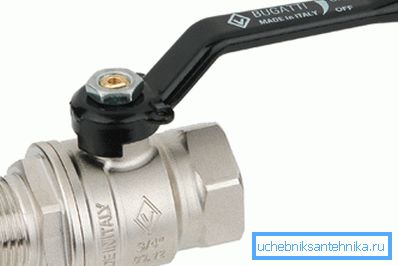

Všimnite si, že cena guľových kohútov je celkom demokratická, takže ich stojí za to zachrániť. Platí to najmä pre vykurovacie systémy, pre ktoré je lepšie vybrať si talianske výrobky, napríklad Bugatti alebo Giacomini.

montážne

Inštalácia guličiek s vlastnými rukami nie je ťažké.

Pre to potrebujeme jednoduchý súbor nástrojov:

• Nastaviteľný inštalačný kľúč;
• Diele na rezanie závitov;
• bulharská;
• súbor;
• Držiak ramien;
• Hygienický ľan a tesniaca pasta.

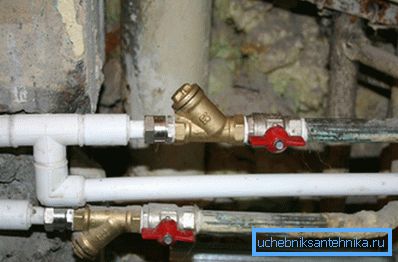

Odporúča sa nainštalovať filtračný filter pred výrobkom (hrubé čistenie), pretože ak sa dostane piesok alebo hrdza, povrch zástrčky sa opotrebuje a kohútik môže začať nakladať s vodou.

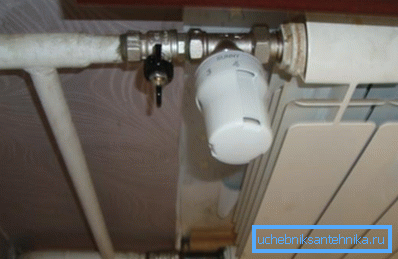

Toto je obzvlášť dôležité pre vykurovacie systémy, pri ktorých počas obdobia nečinnosti môže byť voda a samotný korok znečistené, vďaka čomu sa uzáver obracia s veľkými ťažkosťami a niekedy sa úplne zastaví z miesta.

Aby bolo pre vás pohodlnejšie vnímať informácie, pripravili sme pokyny na inštaláciu krok za krokom:

1. Vykonávame všetky potrebné merania a potrubie na správnom mieste.. Najlepšie je použiť šľahaciu pílu na hladký rez pri 90 stupňoch;

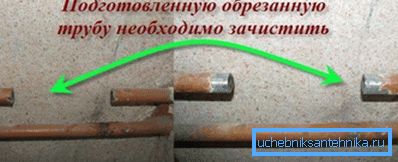

1. Čistenie konca farby a skosenie s rezom zakončujeme. To sa dá urobiť pomocou brúsky alebo súboru. Môžete tiež použiť špeciálny výber obličejov;

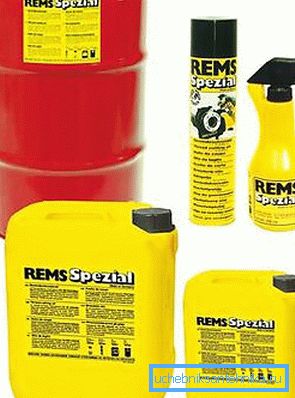

1. Odoberáme matricu na rezanie požadovaného priemeru a mazanie zubov so slaninou alebo mazivom. Tiež mazame potrubie;

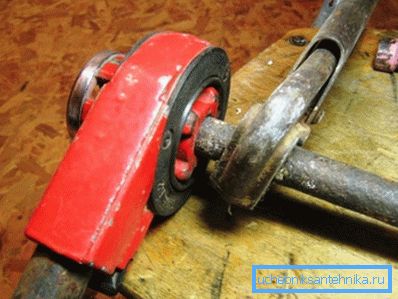

1. Vložte lisovku do držiaka formy a nite na potrubie. Mali by sme mať aspoň 4,5 otáčok, ale nie viac ako 5. Je lepšie rezať v dvoch priechodoch, takže budete menej nakladať potrubie a rezný nástroj;

1. Vetrujeme na prijatý niť sanitárny ľan v smere hodinových ručičiek. Potom na celú plochu závitu vložte dobrú vrstvu tesniacej pasty;

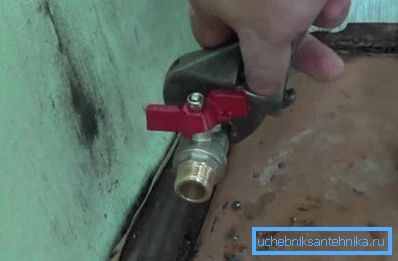

1. Vezmeme žeriav a navíjame závit. Mala by byť aspoň 4,5 otáčok. Najskôr podvádzajte ručne a potom použite nastaviteľný kľúč.

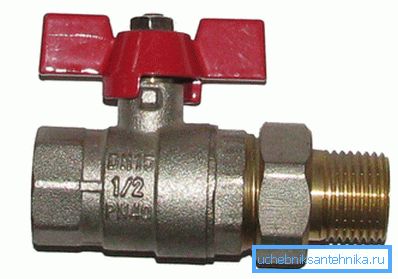

1. Ak je potrebné pripojiť dve pevné časti potrubia, potom použijeme model s americkým (so sónom).

Venujte pozornosť! Presvedčte sa, či je závit presne vyrezaný. V opačnom prípade bude spojenie nespoľahlivé.

záver

Guľové kohúty sú najprogresívnejšie uzamykacie zariadenia pre inštaláciu inštalácií a vykurovacích systémov. Video v tomto článku jasne a jasne demonštruje proces inštalácie takýchto ventilov.
