Guličkový kompresný ventil - vlastnosti a účel
Pre inštaláciu plastových a kovoplastových rúrok bez použitia zváracích spojov sa používajú fitingy. Konkrétne sú ako uzatváracie ventily použité guľové kohúty, ktoré sú v skutočnosti predmetom tohto výrobku. Nižšie sa pozrieme na to, čo sú a aké sú ich vlastnosti.
Vlastnosti guľových kohútov
Konštrukcia guľového guľového ventilu sa nelíši od bežných guľových ventilov. tj Zariadenie je určené na úplné zablokovanie vody v potrubiach s malým priemerom. Najčastejšie sa takéto ventily používajú vo vodovodných systémoch (horúce a studené), ako aj pri vykurovaní.
Kulový ventil sa volá, pretože jeho uzamykací mechanizmus je navrhnutý ako guľa s priechodným otvorom. Na vypnutie prívodu vody by mal byť guličkový ventil otočený o 90 stupňov tak, aby priechodný otvor bol kolmý na potrubie.
Venujte pozornosť! Všetky guľové ventily nie sú určené na reguláciu prietoku kvapaliny v potrubí. Môže sa použiť len na úplné otvorenie alebo vypnutie prívodu vody alebo inej kvapaliny.
Rozdiel medzi kompresnými žeriavmi a inými podobnými ventilmi je iba v spôsobe inštalácie, ktorý sa vykonáva pomocou klieští. Iná taká spojovacia metóda sa nazýva upínanie, pretože tento upevňovací systém poskytuje pri upnutí matice rúrkovú svorku.
Skvelá popularita uvažovaných tvaroviek je spôsobená tým, že ich inštalácia nevyžaduje špeciálne nástroje a zručnosti, vďaka čomu sa inštalácia môže vykonať ručne.
Najčastejšie sa tento spôsob inštalácie používa pre polyetylénové potrubia a potrubia z kovového plastu. Nižšie sú uvedené hlavné charakteristiky spätných ventilov na upínanie upínadiel HDPE:
priemer | 16 mm až 110 mm |
Maximálny tlak | Až 16 atmosfér - s priemerom 63 mm až 10 atmosfér - s priemerom nad 63 mm |
trvanlivosť | 25 rokov alebo viac, v závislosti od prevádzkových podmienok |
Maximálna pracovná teplota | 45 stupňov |
Musím povedať, že predmetné výrobky môžu byť vyrobené nielen z HDPE, ale aj z iných materiálov, ako napríklad:
- mosadz;
- bronz;
- meď;
- Nerezová oceľ.
V tomto prípade samotný zaisťovací mechanizmus je vyrobený z nehrdzavejúcej ocele, v dôsledku čoho je odolný proti korózii.
dôstojnosť
Medzi výhody kompresných guľových ventilov je možné identifikovať nasledujúce body:
- Jednoduchosť a vysoká rýchlosť inštalácie vďaka zníženiu nákladov na prácu;
- Spoľahlivosť.
- Trvanlivosť.
- Nízka cena.
- Možnosť demontáže.
Venujte pozornosť! Pre vysoko kvalitnú inštaláciu kotevného kovania pre potrubia musí priemer potrubia presne zodpovedať priemeru potrubí.
nedostatky
Samozrejme, ako sa často stáva, spolu s výhodami majú tieto produkty určité nevýhody, z ktorých hlavné sú uvedené nižšie:
- Príslušné príslušenstvo je určené na menšie tlaky ako podobné výrobky na spájkovanie, pretože kompresné spojenie je stále menej odolné.
- Počas prevádzky môže byť potrebné sprísniť pripojenie.
- Napriek skutočnosti, že dizajn sa považuje za opätovne použiteľný, t. možno ho zostaviť a rozobrať, v praxi je opätovná montáž nespolehlivá, čo má za následok zmenu tvarovky.
- Ako bolo uvedené vyššie, guľový ventil nemôže regulovať tlak vody, pretože to môže viesť k jeho skorému zlyhaniu.
Zariadenie kompresného pripojenia a inštalácia žeriavu

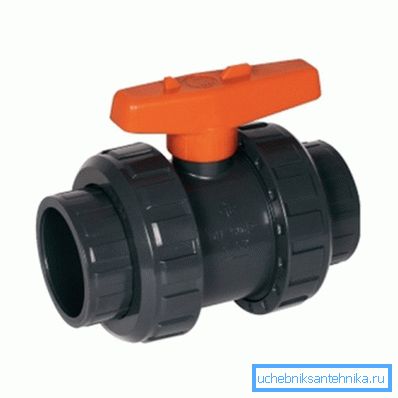

Napríklad zvážte kompresný žeriav PND 32 mm 32 mm.
Montážny systém obsahuje nasledujúce časti:
- Upínacia matica;
- Upínací krúžok;
- Kompresný krúžok;
- Tesniaci krúžok;
- Hlavné telo.

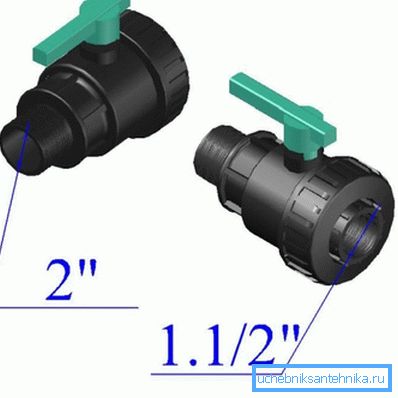

Spravidla je na opačnom potrubí k dispozícii podobný držiak. Je pravda, že existujú zariadenia, ktoré slúžia ako adaptéry. V tomto prípade majú na jednej strane kliešte a na druhej strane dýzu na závitové alebo iné spojenie.
Návod na inštaláciu klapiek je nasledovný:
- Najprv musíte hladko vyrezať potrubie tak, aby bol rez rovný jeho osi. Vďaka tomuto prerezaniu sa potrubie úplne postaví proti zaisťovaciemu výstupku skrine.
- Ďalej je potrebné odstrániť burrs a iné nezrovnalosti, rovnako ako skosenie 2-3 mm od okraja, aby si kužeľ.
- Potom musíte vložiť potrubie do prístroja a všimnite si, ako hlboko klesne.
- Plocha potrubia, ktorá sa ponorí do krytu, by mala byť mazaná hygienickým mazivom.
- Ďalej je potrubie opotrebované časti v nasledujúcom poradí:
- upínajúca matica;
- uchopenie (upínací krúžok);
- pridržiavací krúžok;
- tesniaci krúžok.
- Ak je namontovaný kompresný guľový kohút kliešťovej kliešte, potom by malo byť vytvorené podobné spojenie s potrubím a jeho druhou odbočkou.
Tým sa dokončí proces inštalácie kohútika.
záver
Kompresné guľové ventily majú rad pozitívnych aspektov, z ktorých hlavným je jednoduchá inštalácia. Preto sa nedávno rozšírili. Je však potrebné mať na pamäti, že ich trvanlivosť závisí od kvality inštalácie a prevádzkových podmienok, ktoré musia zodpovedať charakteristikám výrobku.
Z videa v tomto článku môžete vyzdvihnúť niektoré ďalšie informácie o určenej téme.
