Gost na žeriave: skúmame existujúce normatívne dokumenty pre

Účelom tohto článku je zistiť, ktoré štátne normy regulujú výrobu ventilov. Zoznámime sa s niekoľkými súčasnými GOST a skúmame ich základné požiadavky. Tak choď.

Zoznam

Začnime s krátkym zoznamom dokumentov, s ktorými musíme kontaktovať.

• GOST 25809-96 Je určený pre typy a rozmery vyrábaných mixérov a kohútikov.

Je zaujímavé, že dovážané inštalatérske práce sa väčšinou hodí do rozmerov stanovených normou - jednoducho preto, lebo jej odporúčania vyplývajú z vlastností anatómie človeka.

• GOST 21345-2005 opisuje všeobecné technické podmienky pre výrobu guľových a korkových žeriavov. S určitými rezerváciami: sú určené pre potrubia s tlakom do 250 atmosfér a nemôžu byť použité v špeciálnych podmienkach (v jadrovej energii, pri preprave korozívnych kvapalín atď.).
• GOST 9544-2005 obsahuje normy tesnosti ventilov a klasifikuje ich podľa triedy tesnosti.
• GOST 10944-97 obsahuje technické podmienky pre výrobu regulačných žeriavov (tlmivky, trojcestné atď.).

GOST 25809-96

značkovanie

Norma okrem iného stanovuje normy pre označenie batérií a miešačov. Na ich označení by sa malo používať toto:

Návod na čítanie štítku je jednoduchý a jednoduchý.

Označenie zahŕňa:

1. Typ sanitárneho zariadenia (Cm alebo Cr).
2. Séria písmen.
3. Odkaz na normu.

Takže SM-MDTSBA GOST 25908-96 je klasická kuchynská batéria: je určená na umývanie, vybavená dvoma kohútikmi, rúry sú vložené cez jeden centrálny otvor, kohútik je pripevnený k umývadlu samotnému, hubica je vybavená prevzdušňovačom.

požiadavky

Neposkytneme všetky možnosti na výrobu kohútikov a miešačov s ich základnými rozmermi podľa normy: záujemcovia sa môžu úplne oboznámiť s celým textom.

Vyberte len kľúčové body.

• Tvar trupu, palec, hmatník a spínače nie je regulovaný normou a je určený pracovnými výkresmi.
• Nástenné miešačky by mali mať na stredovej vzdialenosti rovnú 100 alebo 150 mm.

Avšak: v praxi sa všetky domáce výrobky, ktoré sa nachádzajú na trhu, vyrábajú so stredovou vzdialenosťou 150 mm.

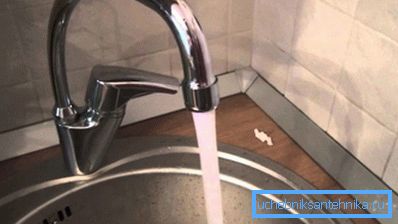

• Gander by mal byť dodávaný s prevzdušňovačom, vyrovnávacím zariadením (krátkym vertikálnym úsekom zabraňujúcim striekajúcej vode v smere okraja umývadla) alebo rozfúknuté.

• Centrálne miešačky môžu byť vyrobené s odlievaným T alebo flexibilnou vložkou.

Poznámka autora: teraz už nie sú k dispozícii takmer žiadne odliatky, čo je dobrá správa. Nahradenie točkového mixéra - vianočný stromček s vlastnými rukami je spojený s čiastočnou demontážou dodávky oceľovej vody, je veľmi únavné a trvá najmenej hodinu. Pre porovnanie - zmiešavač na hadiciach sa zmení o 15 minút s dvomi prestávkami na dym.

• Vlákna na pripojenie sprchovej hadice k telu batérie a k napájacej plechovke musia mať veľkosť G1 / 2 (polovičný palec) pre gus - G3 / 4 (tri štvrtiny palca).
• Vnútorné batérie by mali byť namontované na otvory v umývadlách a umývadlách o veľkosti 34 mm.

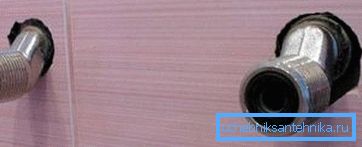

• Oddeľovače (výstredníky pre inštaláciu na batériu na stenu) musia mať výstrednosť 3 mm. Kompenzuje odchýlky pri inštalácii potrubí od štandardnej vzdialenosti v strede. Navyše, tvar kosov by mal umožniť ich skrúcanie: sú vybavené výčnelkami vo vnútri alebo na vonkajších stranách.


• Miešačky musia byť dodané kompletné, s kompletnou sadu hadíc a tesnení.

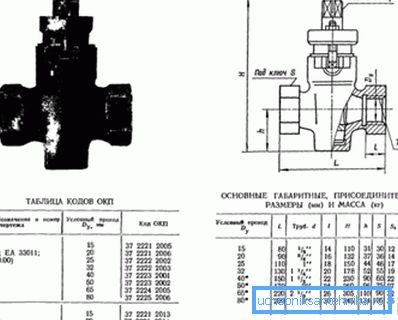

GOST 21345-2005

Štandard má medzinárodný štatút: je prijatý na území 12 štátov bývalého ZSSR. Potreba nahradiť predtým existujúcu GOST 21345-78 vznikla z dôvodov skôr organizačných ako technologických: guľový ventil podľa GOST 21345-78 nemá žiadne výrazné štrukturálne rozdiely od moderných náprotivkov; dizajn korkových ventilov neprešiel počas posledných polstoročí zásadnými zmenami.

Aký by mal byť korkový alebo guľový ventil podľa GOST 21345-2005?

• V žeriave s plným otvorom nesmie byť účinný priemer menší ako 95% priemeru vstupnej dýzy s veľkosťou do DN350 a nie nižšou ako 92% s veľkosťou DN400 a viac. Účinný priemer ventilu so zúženým priechodom je koordinovaný so spotrebiteľom.

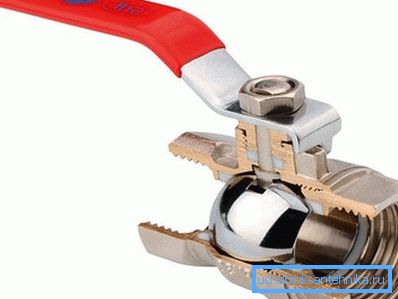

Dôležité: moderné guľové kohúty priťahujú okrem iného minimálny hydraulický odpor. Zúžený priechod znižuje túto výhodu oproti korkovému a závitovkovému ventilu na minimum.

• Menovitá veľkosť ventilu podľa GOST by mala zodpovedať nasledujúcej tabuľke:

• Pred montážou žeriava musia byť všetky jeho časti očistené od nečistôt.
• Tesniace plochy zástrčky a puzdra zátky musia byť potiahnuté mazivom bez obsahu kyselín.
• Utiahnutá žľaza môže vstúpiť do drážky maximálne 30% svojej vlastnej výšky (minimálne 2 mm).
• Pri montáži karosérie na kolíky, ktorá je typická pre veľké priemery, GOST na guľovom ventile vyžaduje, aby konce kolíkov vyčnievali od matiek najmenej jedno otáčanie závitu. Závesy sú zabalené v prípade, kým sa nezastaví.

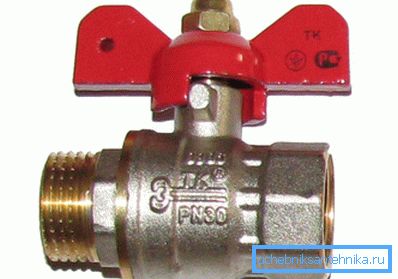

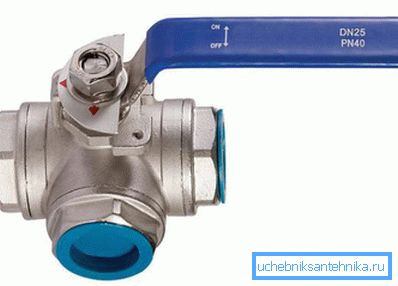

• V krajných polohách rukoväte by mali byť poskytnuté obmedzovače.

Mimochodom: korkové kohútiky bez rukoväte nie sú a v zásade nemôžu mať.

• Žeriav môže byť dodaný čiastočne rozobratý, s rukoväťou odstránenou alebo prevodovkou (pre výrobky s veľkým priemerom). Odstránené časti sú balené v tej istej nádobe.

GOST 9544-2005

Ako je guľový ventil klasifikovaný podľa GOST 9544-2005? Aké sú požiadavky na tesnosť brány?

Začnime skúšobnou metódou. Vykonáva sa jednoduchým a transparentným spôsobom: ventilový prvok je hermeticky pripevnený k potrubiu s príslušným priemerom, po ktorom je v ňom vytvorený pracovný tlak. Plynové ventily sa testujú stlačeným vzduchom; Na kontrolu úniku je ventil umiestnený vo vode.

Čas držania s reguláciou tesnosti musí byť v súlade s nasledujúcou tabuľkou:

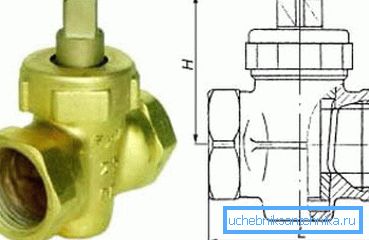

Zvedavý je, že korkový alebo guľový ventil podľa GOST 9544-93, nahradený GOST 9544-2005, bol testovaný nielen v závislosti od priemeru, ale aj od typu tesnenia. Pre kovové kovové a nekovové tesnenia sa doba trvania testu menila.

Ako sú priradené hermetické triedy? Uveďte tabuľku priradenia triedy v závislosti od objemu úniku pri rôznych menovitých priemeroch ventilového prvku.

Upozorňujeme, že trieda A je pridelená bez prítomnosti viditeľných netesností.

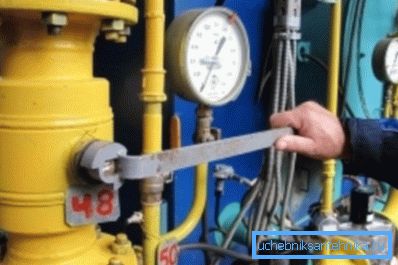

Je užitočné: u všetkých typov moderných guľových ventilov je typická trieda tesnosti A. Súčasne ich cena je približne rovnaká a často nižšia ako náklady na korok, závitové ventily, oceľové a liatinové ventily. Vplyv takéhoto súboru vlastností na preferencie zákazníkov je celkom predvídateľný: ostatné typy ventilov a tvaroviek sa rýchlo vytláčajú z masívnych trhových inštalácií.

GOST 10944-97

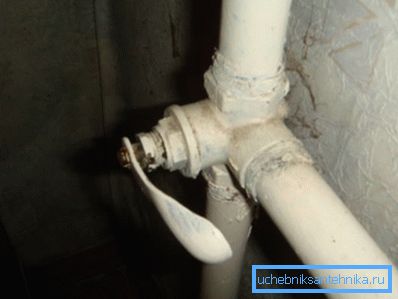

Táto norma GOST pre trojcestný ventil, tlmivku a iné regulačné ventily na vykurovanie má aj medzinárodný štatút; bol však prijatý iba v ôsmich bývalých odborových republikách. Zvýraznite hlavné ustanovenia dokumentu.

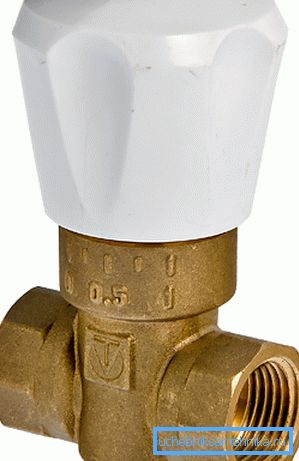

Táto norma sa vzťahuje na reguláciu a zablokovanie prietoku kohútikov chladiacej kvapaliny, ktoré zostávajú funkčné pri teplotách do + 150 ° C a tlaku najmenej 10 kgf / cm2. Popisuje všetky hlavné typy armatúr, ktoré sa používajú na vykurovanie - skrutka, korok, guľové kohúty a tlmivky (regulátorom je pohyblivá vratná ihla).

Označenie produktu je určené:

1. Typ žeriavu. Preto je písmeno B označené skrutkovým ventilom, písmenom P - korku, W - guľou a D - tlmivkou.
2. Funkčnosť. Tu je zoznam symbolov:
3. КРТ - trojcestný regulátor žeriavov.
4. KRP - regulácia brány žeriavu.
5. KRD - dvojité nastavenie žeriavov.

• KRM - zostava regulácie žeriava.
• KZ - kohútik.

V uzatvorenej polohe by pri regulačnom ventile nemali prekročiť 20 cm3 / min pre DN15 a 30 cm3 / min pre DN20 s poklesom tlaku cez ventil o 10 kgf / cm2.

Ak batéria nie je univerzálna a je vhodná len pre pravú alebo ľavostrannú inštaláciu, je navyše označená písmenami P alebo L.

Minimálny skúšobný tlak, ktorý musia byť dodržiavané všetkými ventilovými prvkami vyhovujúcimi norme, je 15 atmosfér.

Vonkajšie povrchy žeriavov sú odľahčené (očistené od oxidov a stupnice).

1. Uhol medzi osami závitov by mal byť 90 alebo 180 stupňov s presnosťou uhla 1 stupňa.
2. Čas do zlyhania (najmä bez uťahovania žľazy) by nemal byť menší ako 1000 cyklov.
3. Materiál a konštrukcia rukoväte by mali brániť zahrievaniu nad + 40 ° C v celom rozsahu prevádzkových teplôt.
4. Zariadenie by malo byť vybavené obmedzovačmi pohybu rukoväte v extrémnych polohách. V tomto prípade by dizajn obmedzovačov mal vylúčiť zmenu ich postavenia v životných podmienkach.
5. Pri výrobe je povolené používanie nasledujúcich materiálov:

• Mosadz - pre telo a uzávierku.
• Fluoroplast - na tesnenie kĺbov.
• Držadlá - z polypropylénu, polyamidu a polystyrénov s oceľovým jadrom alebo vloženými dielmi.

Na štítku na obale by malo byť uvedené logo výrobcu, menovitý priemer a maximálny pracovný tlak a v závitových ventiloch a tlmivkách - smer prúdenia chladiacej kvapaliny. Prípad je označený konvexným alebo stlačeným písmom.

záver

Dúfame, že naše zoznámenie sa so súčasnými regulačnými dokumentmi bude pre čitateľa užitočné. Video v tomto článku tradične obsahuje ďalšie materiály o témach, o ktorých diskutujeme. Veľa šťastia!
