Externé siete zásobovania vodou a kanalizácie: regulačné

Ktoré SNiP na externých vodovodných a kanalizačných sieťach sú v súčasnosti v platnosti? Aké požiadavky kladú na projektantov a inštalatérov? Aké materiály sú z vonkajšej inštalácie postavené? Aké sú kanalizačné systémy? Pokúsme sa odpovedať na tieto otázky.

Regulačné dokumenty

V oblasti, ktorá nás zaujíma, sú dve SNiP:

• SNiP o návrhu vonkajších sietí vodovodov a kanalizácií číslo 3.05.04-85.
• SNiP 02.04.02-84, obsahujúce požiadavky na výstavbu vonkajšieho zásobovania vodou.

Okrem toho: pre prípravu pracovných výkresov externých sietí, ktoré nás zaujímajú, existuje samostatná GOST. GOST 21.604-84 bol uvedený do prevádzky 1. júla 1983 a zostáva platný aj dodnes.

Skúmame kľúčové požiadavky obidvoch dokumentov.

SNiP 3.05.04-85

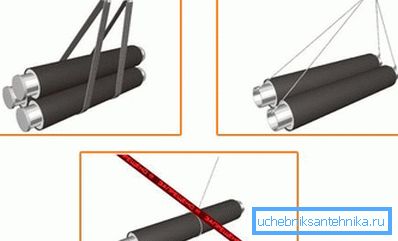

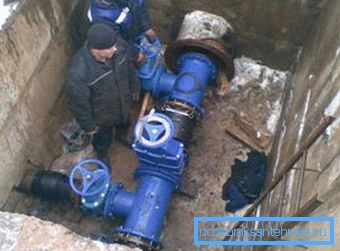

Ako by sa mala vykonať inštalácia externých sietí zásobovania vodou a kanalizácie podľa SNiP? Pri presúvaní prvkov potrubia s ochranným povlakom by sa mali používať metódy nakladania a prepravy, ktoré vylučujú poškodenie povlaku.

Rozloženie rúr v zákopu by malo vylúčiť vstup cudzích predmetov do nich. Pred montážou potrubia sa jeho prvky kontrolujú zvnútra a vyčistí sa od akejkoľvek kontaminácie.

Pri montáži beztlakového potrubia z zvonovitých potrubí na nerovnom teréne by sa mali zasunúť so štrbinami nad svahom. Návod je spojený s nižšou pravdepodobnosťou úniku počas odtlakovania spojenia v tomto prípade.

Rovnosť potrubia v priamych úsekoch sa kontroluje vizuálne, na vzdialenosť pomocou zrkadla.

Maximálne prípustné odchýlky od polohy osí potrubia, ktoré sú v projekte stanovené, sú:

Tlakové potrubia môžu byť položené v miernom oblúku alebo krivke za dvoch podmienok:

• Sú namontované zo zásuvkových rúrok s gumovými tesneniami..

• Uhol otočenia na každom zásuvke nepresahuje 2 uhlové stupne s priemerom do 600 mm a 1 uhlom s priemerom nad 600 mm.

Pri razení zásuviek sú rúrky vystredené tak, aby šírka štrbiny v zásuvke bola rovnaká po celom obvode.

Zvárané oceľové rúry sú namontované s posunutím zvaru (rovný alebo špirálový) minimálne o 100 mm. Výnimkou sú rúrky so zvarom zvareným dovnútra a von.

Vonkajšie vodovodné a kanalizačné siete sú položené pomocou liatinových rúr bez gumových tesnení s tesnením zásuviek s dechtovým alebo bituminizovaným káblom a tesnenia s azbestocementovou maltou. Podobne je dokončené spojenie betónových a železobetónových potrubí.

Avšak: pri montáži potrubia malého priemeru do vlastných rúk je oveľa jednoduchšie použiť sanitárny silikónový tmel na potrubia.

SNiP 02.04.02-84

Kvalita vody dodávanej pre domácnosť by mala spĺňať všetky požiadavky GOST 2874-82.

Poznámka: Tento dokument je momentálne ukončený. Požiadavky na kvalitu vody sú obsiahnuté v SanPiN 2.1.4.1074-01.

Pri navrhovaní vodovodného systému je potrebné postupovať podľa nasledovných noriem spotreby vody:

Hlava by nemala byť menšia ako:

• Pri vchode do jednopodlažnej budovy - 10 metrov.
• Pri vchode do viacpodlažnej budovy - 10 m + 4 metre na každom poschodí budovy.
• Na ulici stĺpca - 10 metrov.

Ak sa v oblasti s nízkopodlažnými budovami stavia viacpodlažná budova, je dodávaná s vlastnou čerpacou stanicou.

Zdroje vody môžu byť:

1. Kanály, rieky.
2. Jazerá, rybníky a nádrže.

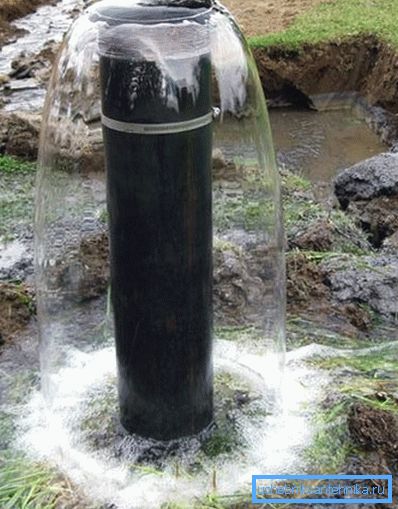

3. Wells.

Pre priemysel je povolené používanie čistených odpadových vôd; ale na použitie vo výrobnom cykle je zakázaná voda, ktorá spĺňa požiadavky na zásobovanie pitnou vodou.

materiály

Poďme zistiť, aké materiály prebieha rozsiahla výstavba externých vodovodných a kanalizačných sietí.

Napájanie vodou

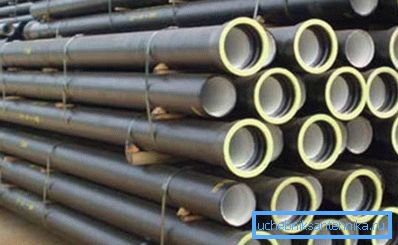

Litina bola široko používaná pri konštrukcii potrubí až do konca sedemdesiatych rokov. Potom sa použili zvončeky na prenasledovanie; tesnenie bolo vykonané pomocou cementových zámkov a topenia olova. Moderné liatinové rúry sú vybavené gumovými tesniacimi krúžkami a používajú tam, kde je potrebná vysoká mechanická pevnosť.

Oceľové rúry s rýchlym a technologickým pripojením rias so zváranými švami nahradili liatinu krátko pred kolapsom ZSSR. Cena inovácie je prudký pokles zdrojov: oprava vonkajších vodovodných sietí v dôsledku korózie a prerozdelenia sedimentov je často potrebná 15-20 rokov po inštalácii.

Na porovnanie: liatinové rúry použité pri výstavbe známych fontán Peterhof sa od uvedenia do prevádzky v roku 1721 nezmenili.

V súčasnosti sú kovové rúry nahradené polyetylénovými rúrami. Tlakové potrubie sa spája pomocou nízkoteplotného zvárania: konce priľahlých rias sa roztavia a stlačia proti sebe, kým sa tavenina polyméru nerozsvieti. Minimálna životnosť riešenia sa odhaduje na 50 rokov; povrch plastu nie je zarastený sedimentmi a poskytuje mimoriadne nízku hydraulickú odolnosť.

kanalizácie

• Bola tu zaznamenaná tradičná liatina: dodnes je často kladená odpadová voda medzi studňami.
• Rúrky z železobetónu sa spravidla používajú pri výstavbe kolektorov.
• Keramika sa používa hlavne v priemysle na prepravu chemicky agresívnych a vysokoteplotných odpadových vôd.

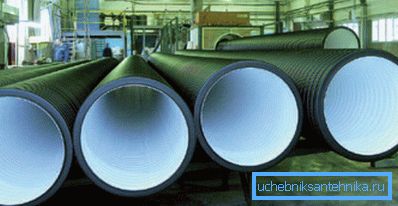

• Kanalizačné potrubia z polyvinylchloridu sú masívne používané spolu s liatinou na ukladanie odpadových vôd s malým priemerom; ale pri konštrukcii kolektorov sa okrem železobetónu používajú dvojvrstvové rúry s vonkajším zvlnením z polyetylénu.

záver

Vyčísľovaním materiálov sme zámerne vynechali veľa relatívne exotických druhov potrubí, s ktorými sa čitateľ ťažko stretne v každodennom živote. Dodatočné informácie, ako obvykle, ponúknu video v tomto článku. Veľa šťastia!
