Elektrický vodný ventil s snímačom netesnosti

Elektrická batéria so snímačom úniku pomáha zabrániť takým problémom, ako je zaplavenie krytu. Preto sa takéto zariadenia nedávno stali veľmi obľúbenými medzi obyvateľmi bytov a domov. Nižšie sa pozrieme bližšie na to, aký je podobný systém a ako je namontovaný.

Princíp činnosti

Dnes existujú dva typy snímačov:

• Drôtové zariadenia, ktoré sa pripájajú k ovládaču pomocou drôtov;
• Bezdrôtové vysielanie rádiového signálu do regulátora.

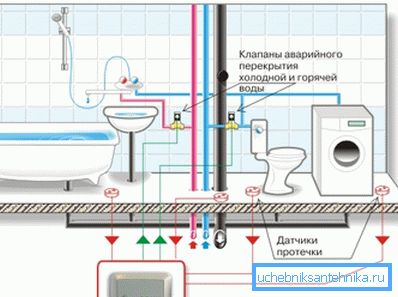

V každom prípade schéma systému je takáto:

• Keď je snímač ponorený do vody, jeho póly sa zatvoria, v dôsledku čoho zariadenie vysiela signál do regulátora.
• Ďalej riadiaca jednotka prenáša elektrický impulz do vodného ventilu s elektrickým pohonom, ktorý odstráni prívod vody.

Trvalo viac ako pätnásť sekúnd na zatvorenie ventilu po spustení snímača. Ak chcete obnoviť dodávku vody, musíte stlačiť špeciálne tlačidlo umiestnené na kryte elektrického pohonu. Príslušne inštalovaný systém zaručuje ochranu pred náhlym únikom vodovodného systému alebo vykurovacieho systému.

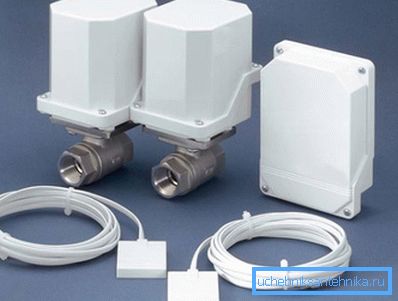

Z čoho pozostáva systém

Takže s princípom systému, ktorý sme si prečítali. Teraz sa pozrime bližšie na vlastnosti prvkov, z ktorých pozostáva.

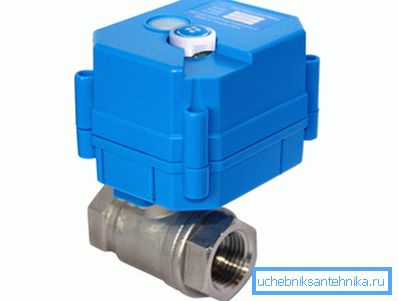

Elektrický žeriav

Toto zariadenie je ventil vo forme guľového ventilu s elektrickým pohonom. Rozdiel od mechanického guľového ventilu je len v tom, že poloha blokovacieho prvku nie je regulovaná pákou, ale elektromotorom.

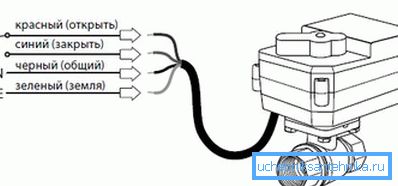

Tip! Je veľmi ťažké inštalovať guľový ventil s elektrickým pohonom s vlastnými rukami, pretože je pripojený cez svorkovnicu s napájacím káblom PVS3x0.5. Z tohto dôvodu je lepšie zveriť špecialistu.

Na utesnenie spojenia uzamykacieho mechanizmu s elektrickým pohonom sú v súprave súpravy zahrnuté tesniace krúžky. Zvyčajne sú vyrobené zo zliatin odolných voči opotrebovaniu a znečisteniu. Blokovací guľový prvok je zvyčajne vyrobený z nehrdzavejúcej ocele a vyznačuje sa dobrou trvanlivosťou.

Na výrobu telesa zariadenia sa môžu použiť nasledujúce materiály:

• Liatina;
• bronzu;
• Nerezová oceľ alebo iné zliatiny kovov.

Treba poznamenať, že elektrické pohony môžu byť navrhnuté pre rôzne napätia, najčastejšie na uvažované účely sa používajú guľové ventily s elektrickým 24v DC a 12V DC.

Zvyčajne nainštalujte elektrický pohon na guľový ventil 1 - 2 palce, 1 palec a? palcový priemer. Často zariadenia môžu nielen blokovať tok vody, ale aj zvuk alebo svetelný signál.

Tip! Pred guličkovými ventilmi odporúčame použiť filtre na čistenie vody. V tomto prípade sa ich život zvýši.

Ďalej sú uvedené ďalšie charakteristiky, ktoré majú guľové kohútiky s elektrickým pohonom pre dom:

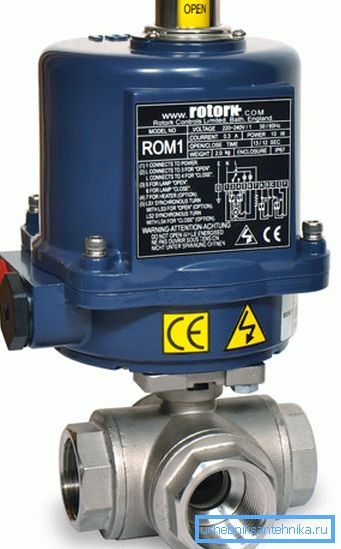

Tip! Tieto ventily sa môžu používať nielen vo vodovodných systémoch, ale aj pri vykurovaní. Okrem toho trojcestný ventil s elektrickým pohonom na vykurovanie umožňuje nielen zablokovať tok chladiacej kvapaliny, ale aj ho presmerovať, napríklad z radiátora na obtok.

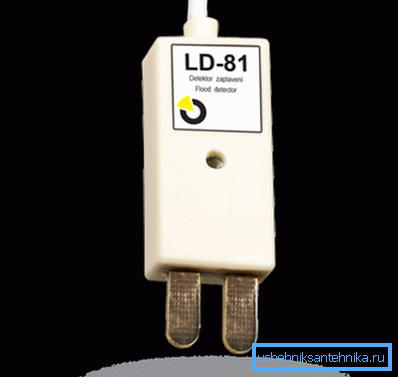

Snímač úniku vody

Montované na miestach s najväčšou pravdepodobnosťou úniku:

• V blízkosti práčok;
• kúpeľa;
• V blízkosti umývadiel;
• Sprchové kabíny atď.

Ako bolo uvedené vyššie, keď voda vstupuje do snímača, vysiela signál do regulátora. Tieto zariadenia musia byť pripojené k bezpečnému zdroju napájania, aby sa pri náhodnom dotyku dosiek nedošlo k úrazu elektrickým prúdom.

Venujte pozornosť! Výrobcovia odporúčajú každé tri mesiace čistenie dosiek prístroja vlhkou špongiou. Táto operácia sa vykonáva ako profylaxia a kontroluje výkonnosť systému.

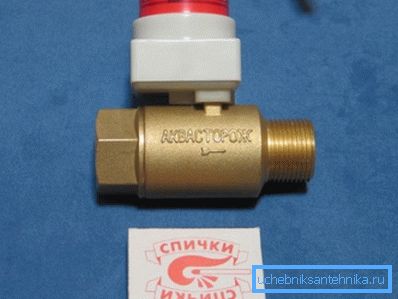

Na predaj nájdete senzory domácich a zahraničných výrobcov. Cena týchto druhov je nižšia, zatiaľ čo kvalita nie je nižšia ako u zahraničných analógov.

kontrolór

Toto zariadenie má niekoľko funkcií:

• Spracováva signál zo snímačov;
• Napája elektrický guľový ventil;
• Poskytuje napájanie senzorom;
• Poskytuje zvukovú a svetelnú výstrahu.

Riadiaca jednotka môže byť umiestnená na akomkoľvek dostupnom mieste, kde sa na ňu nedostane voda. Počet prvkov v systéme sa môže líšiť v závislosti od funkcií jeho inštalácie.

Inštalačné funkcie

Pred inštaláciou systému je potrebné vypracovať rozloženie všetkých jeho prvkov. Potom v súlade so schémou musíte dbať na to, aby bola dostatočná dĺžka pripojovacích vodičov.

Samotná inštalácia sa vykonáva v nasledujúcom poradí:

• Označené oblasti umiestnenia, žeriavy, snímače a regulátor.
• Podľa schémy položené drôty.
• Klapkové ventily.
• Inštalované snímače.
• Pripojte ovládače.

Nižšie sa bližšie pozrieme na niektoré z týchto operácií.

Vložte guľový kohút

Toto zariadenie je inštalované na prívode potrubia po ručných ventiloch. Je prísne zakázané používať guľový ventil pre elektrický pohon namiesto ventilov na vstupe.

Ako bolo uvedené vyššie, inštalácia samotného zariadenia je najlepšie ponechaná na odborníkov. Zároveň by ste ju mali okamžite poskytnúť neprerušovanú silu.

Inštalácia snímača

Snímač je možné inštalovať dvoma spôsobmi:

• Montáž na podlahu - zahŕňa zasunutie snímača do podlahovej krytiny v oblastiach, kde sa voda v prípade úniku pravdepodobne hromadí. Kontaktné dosky sa v tomto prípade dostanú na povrch tak, aby boli zdvihnuté do výšky niekoľkých milimetrov. Vodič k zariadeniu sa vykonáva v vlnitej rúrke.
• Montáž na podlahu - prístroj sa položí na podlahovú plochu pomocou kontaktných dosiek nadol.

Inštalácia regulátora

Napájanie regulátora je dodávané z rozvádzača. Nulová a fáza je pripojená k zariadeniu podľa schémy.

Inštalačná príručka pre toto zariadenie je nasledovná:

• Prvým krokom je vytvorenie otvoru v stene pre spojovaciu skriňu.
• Potom musíte prepichnúť drážky pre napájacie vodiče z miesta prístroja do skrinky napájania, ako aj ku každému guľovému ventilu a snímaču.
• Ďalej je montážna skrinka nainštalovaná na mieste pripravenom v stene a regulátor je upevnený v ňom.
• Potom musíte odstrániť predný kryt prístroja a zapojiť všetky vodiče podľa schémy.
• Na konci práce je potrebné vymeniť predný kryt regulátora.

Ak je systém správne zmontovaný, po zapnutí sa indikátor na regulátore začne rozsvietiť. V prípade úniku sa farba indikátora zmení zo zelenej na červenú a ozve sa bzučiak. Súčasne žeriav blokuje prívod vody.

Tu sú možno všetky hlavné body inštalácie protipovodňového systému.

záver

Motorizované guľové ventily so snímačmi netesnosti sú užitočným vynálezom, pretože zabraňujú mnohým vážnym problémom súvisiacim s povodňami. Jediná vec, ktorú potrebujete na správnu inštaláciu systému a otestovanie jeho výkonu.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
