Downhole adapter: pravidlá samoinštalácie

Adaptér alebo zástrčkový adaptér je relatívne nová montáž na trhu, ktorá vám umožňuje pripojiť vodovod pod hĺbkou zmrazovania pôdy. Súčasne je zachovaný plný prístup k oprave a údržbe vodovodného a zdvíhacieho zariadenia.

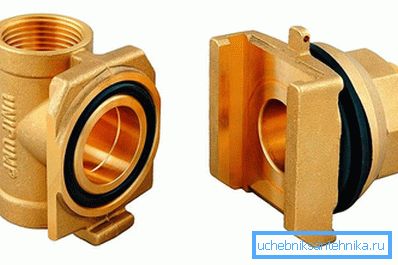

Návrh zariadenia

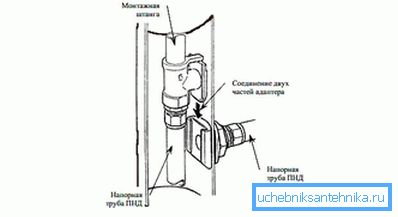

Návrh tohto zariadenia je dosť jednoduchý. Skladá sa z dvoch prvkov. Prvá časť je stacionárna a je namontovaná z vnútornej strany puzdra do otvoru, ktorý je v ňom vŕtaný, a to cez gumový tesniaci krúžok a upínací zakrivený kovový plech, upevnený von s maticou. Druhá časť, do ktorej je pripevnená zdvíhacia rúrka s čerpadlom, je zasunutá do klinovitého šmýkadla prvého fixného prvku, takéto spojenie sa nazýva "rybie spojka". Vďaka tomu sa vytvorí spoľahlivé a tesné spojenie medzi časťami adaptéra. Tento výrobok je vyrobený z medeného alebo mosadzného materiálu odolného voči korózii.

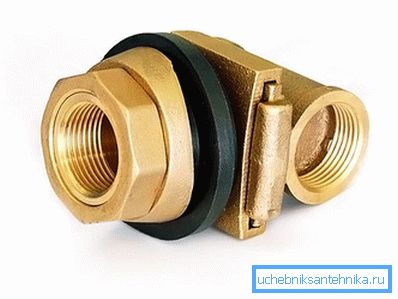

Silné a slabé stránky

Medzi výhody patrí:

• nízke náklady, čo je niekoľkonásobne menej v porovnaní s kioskom;
• rýchla a jednoduchá inštalácia, ktorá nevyžaduje špeciálne nástroje a zručnosti;
• kompaktnosť, na rozdiel od koseónu, nezahŕňa územie, bude viditeľná len čistá hlava nad povrchom studne;
• možnosť inštalácie na vysokej úrovni podzemných vôd;
• dobrá tesnosť kĺbov.

Keďže sa toto zariadenie nedávno objavilo na trhu, neexistujú dlhé prevádzkové skúsenosti. Doteraz neboli nájdené špeciálne chyby. Z minus možno poznamenať, že v porovnaní s kioskom, automatizáciou, hydraulickou nádržou, žeriavmi a iným zariadením sa bude musieť vykonať v samostatnej miestnosti.

Pred inštaláciou musíte porovnať veľkosť a priemer skrine, aby ste mohli voľne spustiť čerpadlo do studne. Adaptér sa rozprestiera približne 3 cm od vnútornej časti puzdra.

Postup inštalácie

Pred inštaláciou musíte urobiť kľúč v tvare T. Môže byť vyrobená z plastových alebo kovových potrubí. V tomto prípade budete musieť drotár s kovom, rezanie závitov. S plastom je všetko oveľa jednoduchšie vďaka kompresným spojom. Na jednej strane má kľúč závit, ktorý sa naskrutkuje do adaptéra a na druhej strane je pripojený odpal, čo uľahčuje otočenie a odskrutkovanie kľúča zo zariadenia. Dĺžka kľúča by sa mala rovnať hĺbke inštalácie konštrukcie, ktorá sa počíta od okraja puzdra.

Inštalácia začína kopaním výkopu do hĺbky mrazu. Po ukončení výkopu je v puzdre vŕtaná dierou s bimetalickým vrtákom. Fréza by mala zodpovedať priemeru výstupnej rúrky adaptéra alebo byť o niečo väčšia. Potom pomocou kľúča je adaptér úplne zmontovaný a jeho pevná časť je upevnená von a upevnená maticou. Na uľahčenie inštalácie môžete vyzdvihnúť otvor s malou baterkou, ktorá je spustená do studne.

Aby montážna časť adaptéra, ktorý je pripevnený na stenu puzdra, nevyskakoval a nezapadol do jamky počas inštalácie, odnímateľný prvok, ku ktorému je kľúč pripevnený, musí byť otočený 180⁰. Takže to bude odstránené posunutím nadol, nie nahor. Po naštvaní matice musí byť adaptér premenený na normálny stav a stlačený. Takisto, aby sa nestratil tesniaci krúžok, musí byť ošetrený silikónovým mazivom pre väčšiu tesnosť.

Predtým, než začnete inštalovať odnímateľný prvok zariadenia, musíte pripojiť potrubie, kábel a kábel požadovanej dĺžky k čerpadlu. Odporúča sa orientovať kábel a kábel tak, aby boli na opačnej strane potrubia. Spojka, ktorá spája toto zariadenie s vodovodnou rúrkou, musí byť mosadzná a v žiadnom prípade môže byť z adaptéra vytiahnutá z plastu, napríklad pod hmotnosťou vody, ako aj z vibrácií čerpadla. Aj pre spoľahlivejšie pripojenie je potrebné použiť plastovú rúrku označenú ako SDR11, pretože má silnejšiu stenu.

Po namontovaní všetkého je čerpadlo spustené do studne a pomocou kľúča spojte oba prvky. Montážny kľúč nie je potrebné odstrániť, môže byť vystrihnutý s plášťom. Pripravené video popisuje podrobnejšie informácie o ďalších funkciách inštalácie.

Bezpečnostný kábel je upevnený na špičke. Čiastočne znižuje zaťaženie čerpadla na adaptéri a malo by byť mierne tesné. Pre spoľahlivejšiu a trvanlivejšiu prácu je preto potrebné použiť kovové puzdro, aj keď je možné ho použiť na polymér, ale opäť by malo byť plášťom.

video

Získajte viac informácií o inštalačných prácach a získajte praktické rady od špecialistov, môžete si pozrieť video:

režimy

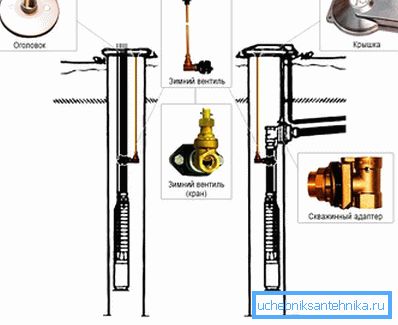

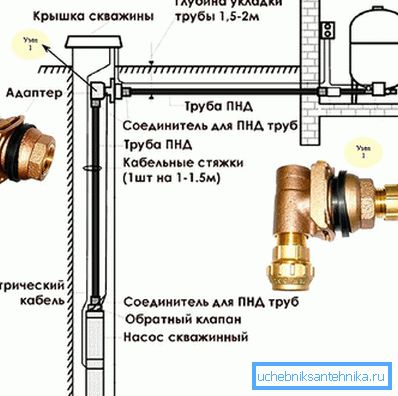

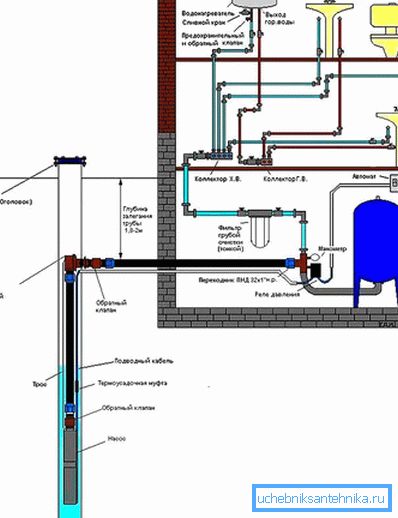

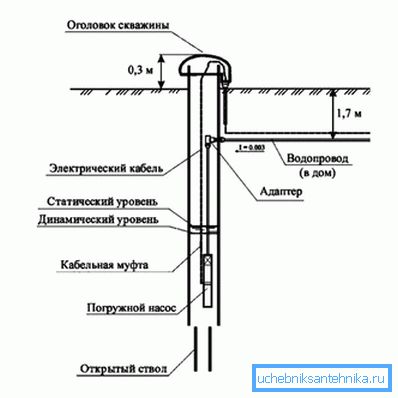

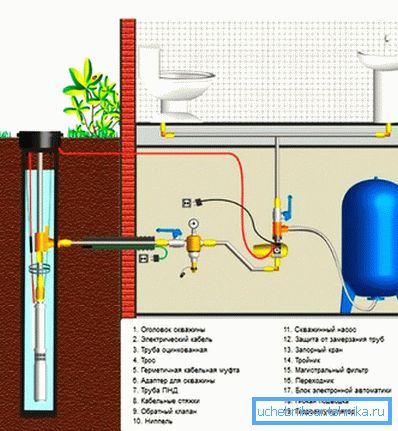

Ak budete musieť nainštalovať adaptér na dno, tieto schémy vám pomôžu pochopiť princíp jeho fungovania a funkcie jeho montáže:
