Domáce zásobovanie vodou a kanalizácia: regulačné požiadavky
Aké stavebné predpisy alebo spoločné podniky pre domáce zásobovanie vodou a kanalizácie budov fungujú v Ruskej federácii? Musíme vykonať stručnú revíziu základných požiadaviek týchto dokumentov. Okrem toho v rámci článku poskytneme niekoľko referenčných údajov a opíšeme najjednoduchšie metódy výpočtu vodovodov. Takže začnime.
Zoznam dokumentov
V skutočnosti pozostáva len z dvoch bodov, ktoré sa čiastočne prekrývajú navzájom.
- Hlavný dokument - SNiP o zásobovaní vodou a kanalizáciou v domácnostiach číslo 2.04.01-85. Jeho súčasné vydanie bolo schválené ministerstvom výstavby v roku 1996.
- Kód pravidiel SP 30.13330.2012 je aktualizovaná verzia toho istého SNiP. Keďže tento dokument pochádza z neskoršieho dátumu, bude to hlavným predmetom nášho výskumu. ale nekontroluje činnosti SNiP.
Zaujímavé je, že aj napriek existencii novších súborov pravidiel SP 31.13330.2012 a 32.13330.2012 sa do dnešného dňa navrhuje a konštruuje aj externé zásobovanie vodou a kanalizácia budov podľa SNiP 3.05.04-85, čiastočne duplicitné požiadavky.
Prešetrovanie spoločného podniku 30.13330.2012
oblasť použitia
Je obmedzený na vodovodné a drenážne systémy pre budovy do výšky 75 metrov, čo zodpovedá podlažiu 20-25.
Tento dokument sa nevzťahuje:
- Na požiarnych potrubiach.
- Na výťahových uzloch.
- Pre špecializované systémy zásobovania vodou (zásobovanie vodou pre lekárske zákroky, deionizované zásobovanie vodou atď.).
Všeobecné ustanovenia

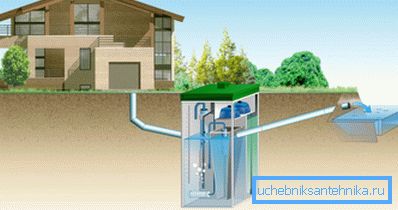

V prítomnosti centrálneho kanalizačného systému v oblasti výstavby sú budovy postavené s vnútornými kanalizačnými a vodovodnými systémami. Pri jej absencii sa miestne čističky odpadových vôd používajú na čistenie odpadových vôd, ktoré by mali byť doplnené verejnými inštitúciami a obytnými budovami nad dvoma poschodiami.
V priemyselných budovách môže byť systém zásobovania vodou a kanalizácia neprítomný, ak podnik nemá centrálny systém zásobovania vodou a počet zamestnancov v posune nepresahuje 25 osôb.
Kvalita a teplota vody
Kvalita pitnej vody by mala spĺňať požiadavky stanovené v SanPiN 2.1.4.1074. Pre potreby výroby je to určené technologickými požiadavkami.
Teplota prívodu horúcej vody v miestach vypúšťania by mala byť v rozmedzí 60 - 75 stupňov.
Poznámka autora: v skutočnosti je táto požiadavka porušená, pravdepodobne častejšie ako ktorákoľvek iná. Podľa aktuálnych teplôt na vonkajšej teplote +8 by teplota vody v prívodnom potrubí vykurovacieho telesa mala byť 46,4 - 53,2 ° C. Z toho, kde je v tomto prípade minimálne 60, môže byť autor úplne nepochopiteľný.
V materských školách a škôlkach by teplota prívodu teplej vody nemala byť vyššia ako +37 ° C.
Nepriateľná voda sa môže dodávať do toaliet (pisoárov a splachovacích nádrží). Pri nižších požiadavkách na spracovanie bude cena za kubický meter výrazne nižšia.
Vodovodné systémy
- Prívod teplej vody z vykurovacieho zariadenia je nežiaduci. Odporúča sa varenie na mieste v tepelných výmenníkoch a ohrievačoch vody.
- Požiarne zásobovanie vodou môže byť kombinované s domácim a priemyselným pitím.
- Systém TÚV by mal byť cirkulujúci, aby sa udržala teplota horúcej vody bez kohútika. Na tento účel sa stúpačky budov nad 4 poschodiami kombinujú do skupín (od 3 do 7 kusov); prepojky sú položené na podkroví alebo v apartmánoch.
Tlak na úrovni čerpania vody by mal byť v súlade s nasledujúcou tabuľkou:
| Miesto zariadenia | Tlak, kgf / cm2 |
| Znížte zariadenie v budove | Nie viac ako 4,5 |
| To isté platí pre budovy postavené v predtým zastavaných oblastiach | Nie viac ako 6 |
| Horné zariadenie v budove | Aspoň 2 |

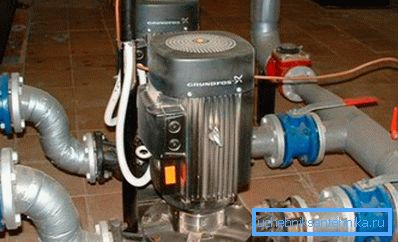

Dôležité: tlak jednej atmosféry zodpovedá výške vodného stĺpca 10 metrov. Preto každá budova nad 25 metrov na splnenie týchto požiadaviek musí byť dokončená s prechodným výmenou na stredných podlažiach. V praxi sa swap, ak nejaký existuje, inštaluje v suteréne alebo v samostatnej budove.

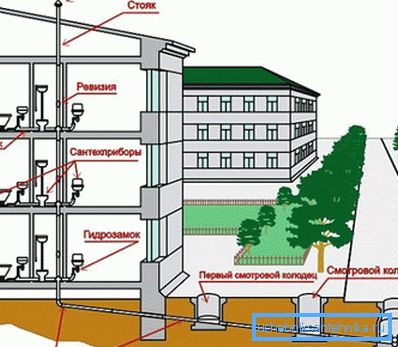

kanalizácie
Odtok odpadových vôd by mal byť organizovaný gravitačnými uzavretými potrubiami. Kanalizačné potrubia sú položené rovno; zákruty sa vykonávajú s povinnou inštaláciou príslušnej fashoniny. Zaujatosť zostáva konštantná v celej lokalite.
Užitočné veci
Nakoniec ponúkneme čitateľovi určitú nesystematickú informáciu týkajúcu sa návrhu, výstavby a údržby vodovodných potrubí.
- Vzdialenosť od prívodu vody k základni budovy musí byť najmenej 5 metrov.
Avšak: podľa SNiP 2.07.01-07, pri pokládke oceľového alebo plastového potrubia do ochranného puzdra môže byť vzdialenosť od prívodu vody do budovy znížená na jeden a pol metra.
- Ak vodovod prechádza budovami v tranzite, zostáva v oblasti zodpovednosti mestskej vodnej siete. Organizácia bývania je povinná poskytnúť prístup k diaľnici.
- Pomocou vlastných rúk pomôže nasledujúca tabuľka vypočítať priemer vodovodného systému pre dom alebo byt:
| Vnútorný priemer, mm | Spotreba v litroch za sekundu |
| 10 | 0.11 |
| 15 | 0.35 |
| 20 | 0.7 |
| 25 | 1.4 |
| 32 | 2.3 |
| 40 | 3.5 |
| 50 | 5.9 |
- Pokyny na výpočet maximálnej spotreby vody sa znížia na použitie inej tabuľky:
| Inštalatérske zariadenie | Spotreba v litroch za sekundu |
| Záchodová misa (odtoková batéria) | 1.40 |
| Záchodová misa (splachovací nádrž) | 0.10 |
| Kohútik na vodu | 0.30 |
| Sprcha, umývadlo, umývadlo | 0.12 |
| Vodný kúpeľ | 0.25 |

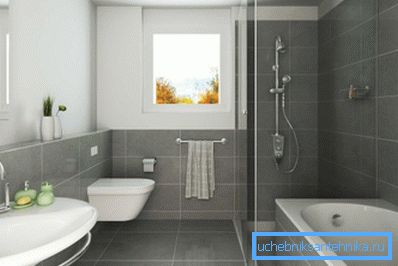

- Ak má byť použitých viacero bodov súčasne, súhrnný tok je sumarizovaný. Napríklad pre vaňu, toaletnú misku s nádržou a kuchynským drezom bude 0,25 + 0,10 + 0,12 = 0,47 l / s.
záver
Dúfame, že materiál tohto článku bude schopný pomôcť čitateľovi v učení sa o základoch navrhovania vodovodných a kanalizačných systémov. Video v tomto článku ponúka ďalšie informácie. Veľa šťastia!
