Dodávka vody z dobre - veľa možností, vyberte podľa

Realizácia akéhokoľvek systému zásobovania vodou vyžaduje veľké množstvo skúseností a profesionality - od výberu vŕtania až po kladenie potrubí v dome. Nezabúdajte, že elektronický systém riadenia a kontroly v tejto záležitosti zasahuje, čo značne komplikuje schémy a ich implementáciu.

Bude tiež potrebné zabezpečiť všetky druhy ochranných mechanizmov v prípade núdzových situácií a tu nie sú žiadne skúsenosti, oveľa menej.

Vyžaduje profesionálny prístup

Všeobecná schéma dodávky vody výrazne nezávisí od druhu používaného vrtu - "na piesku" (vľavo - A) alebo "na vápencoch" (vpravo - B) - a je znázornená na obrázku "A":

• 1 - sieťový filter pre studňu priamo v spodnej časti puzdra, nevylučuje to potrebu inštalácie celého systému špecializovaných filtrov do domu;
• 2 - ponorné čerpadlo;
• 3 - zablokovanie hliníka so zaslepenou plochou - chráni tak tavnú a dažďovú vodu, ako aj vodu extrahovanú z studne ako výsledok prvého, hlavného a následného preventívneho čerpania;
• 4 - takzvaný plynovod, ako charakteristický znak horného výstupu "studne k piesku";
• 5 - puzdro;
• 6 - kazónovú komoru, ktorá je už znakom hlbokej "studne na vápencoch", na vyrovnanie tlaku;
• 7 - čerpadlo, ak studňa je artesiánsky vysoký tlak, potom čerpadlo môže byť zanedbané, ale zvyčajne len po prvýkrát používania studne;
• 8 - automatický riadiaci systém s ochranou proti preťaženiu;
• 9 - hydroakumulátor - neodmysliteľnou súčasťou akéhokoľvek vodovodného systému zo studne.

Vetracia zásuvka

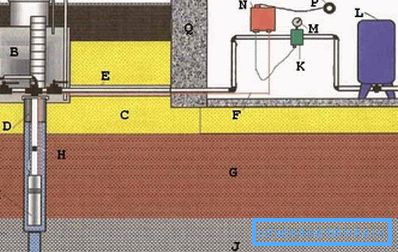

Obrázok "B" znázorňuje veľmi podobnú, ale zároveň dokonalšiu schému zásobovania jednotlivými domami - tu sa používa ventilačný výstup z kiosku..

Poznamenávame, že táto schéma využíva zásadne dôležitú odvodňovanie vody cez potrubie mimo domu priamo z kiosku:

• A - vetranie kissonovej komory;
• B - kisson;
• C - vrstva piesku;
• D - bezpečnostný kábel všetkých zariadení, ktoré boli spustené do studne, nemožno na to zabudnúť;
• E - ochranný kryt hlavného potrubia k domu;
• F - elektrický kábel na riadenie čerpadla;

• G - vrstva íl;
• H - spätný ventil;
• I - čerpadlo, všimneme si, že filter v tejto schéme je vytiahnutý, je prípustné, ak sa studňa dobre čerpala spočiatku;
• J je vrstva vápenca;
• K - tlakový spínač je povinný ochranný mechanizmus, ktorý môže byť pripojený k odtokovému kanálu mimo domu v prípade náhleho nárastu tlaku;
• L - membránová nádrž, zvyčajne pre domáce podmienky, je dostatok nádrže na 60-70 litrov;
• M - manometer;
• N - ovládací panel;
• P - normálne, štandardné domáce napájanie 220 V a 50 Hz.

Schéma zapojenia

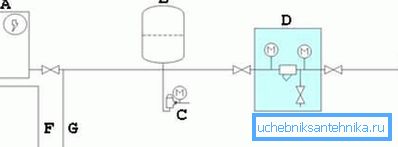

Napájanie hlavných komponentov systému je nasledovné:

• A - kotol alebo iné elektrické zariadenie na ohrev vody zo studne;
• B - nádrž na vodu s objemom 40-50 litrov, hoci jej kapacita je záležitosťou všetkých preferencií;
• C - ochrana relé proti poklesu tlaku v oboch smeroch, keď tlak prudko alebo prudko klesá a výrazne stúpa;

• D - filter - do systému sa zvyčajne vkladajú niekoľko filtrov, často špecializovanej povahy (pre železo, pre tvrdú vodu);
• E - súčasť okruhu priamo v studni;
• F - výtok vykurovanej vody;
• G - výstup studenej vody.

Realizácie - jeden cieľ, spôsoby, ako dosiahnuť iné

Pozrime sa na niekoľko schém na realizáciu dodávky vody zo studne doma, ktoré sa líšia v používaní veľmi užitočných špecifických zariadení. Odporúčame vám, aby ste tieto nuance venovali pozornosť.

Ochrana pred stratou vody

Takáto ochrana je jednou z najdôležitejších úloh poskytovania vody dedinskému domu..

Spôsob implementácie v nasledujúcom diagrame:

• A - dobre, poznamenávame, že schéma nezávisí od typu dobre - dokonalého - nedokonalého, na piesku - na vápencoch, z vrstvy voľného prúdu - z tlakového lôžka;
• B - ponorné čerpadlo;
• C - spätný ventil - všimnite si veľmi dôležitý drôt vedúci do relé, poskytuje okamžitú ochranu v neprítomnosti vody, a to aj bez analýzy tlaku a prítomnosti vody v potrubiach na vrchu;
• D - úroveň terénu;
• E - potrubie;
• F - hydroakumulátor;

• G - hrubý filter, nazýva sa to aj nádrž na bahno - veľmi nápadný prvok systému, ktorý sa často musí odstrániť kvôli údržbe;
• H - manometer;
• I - tlakový spínač;
• J - suché beží relé - to je charakteristický rys tejto implementácie;
• K - ďalší filter s vymeniteľnými kazetami;

• L - redukčný ventil;
• M - štandardné napájanie 220/50;

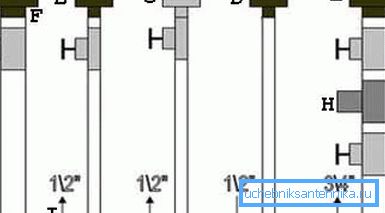

• N - spotrebitelia vo forme hygienických zariadení a práčok; Jedným z najvýznamnejších takýchto spotrebičov je plynový kotol, ktorý je možné pripojiť nasledovne:

• A - dodávka tepla;
• B - zásobovanie vodou;
• C - dodávka plynu;
• D - spätný kanál vody;
• E - spätný kanál vykurovacieho systému;
• F - orech amerického typu;
• G - guľový ventil;
• H je filter, zvyčajne je dostatočné zariadenie na hrubé čistenie;
• I - šípky označujú smer aktuálneho média, čísla - odporúčané priemery potrubí.

Ohrievanie a hydroizolácia

Pokiaľ ide o prácu so studňou, v žiadnom prípade by sme nemali zabudnúť na nízke teploty a vysokú pravdepodobnosť zamrznutia vody v potrubiach. Preto potreba hydroizolácie a izolácie (na obr. "B" obe úlohy sú riešené pomocou nádoby - E).

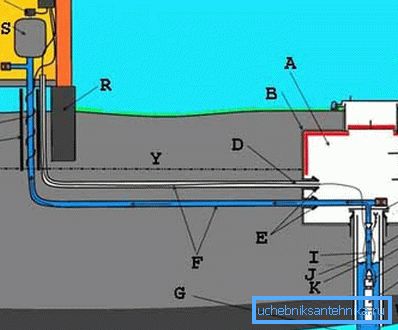

Schéma, ktorá kladie problém otepľovania do popredia, môže byť:

• A - kazónová komora;
• B - hydroizolácia;

Dobrá rada! Pri vytváraní hydroizolácie odporúčame dodržiavať "zlaté" pravidlo - malo by to byť niekoľko vrstiev. Napríklad na spodnej vrstve sa nachádza izolačná omietka, potom vetraná vrstva a potom polyetylén na latke. Nezabudnite pokryť polyetylén v jednom kuse. Ak to nie je možné, spojte okraje susedných fólií s vodotesnou páskou na oboch stranách.

• C - izolácia, zvyčajne vo forme penových dosiek odolných voči vlhkosti;
• D - elektrický kábel v ochrannom kryte;
• E - tesnenia, musí byť systém veľmi tesný;
• F - potrubia;
• G - dobre otvorené pre vodu;
• H - tesniaci uzáver;
• I - vnútorné výťahové potrubie;
• J - bezpečnostný kábel;
• K - úroveň vzostupu vody v studni;

• L - teleso krytu kovu;
• M - tento prípad je tiež vyrobený z kovu, ale často sa používa aj plast;
• N - spätný ventil;
• O - ponorné čerpadlo;

Dobrá rada! Ponorné čerpadlá sú dobré pri vykonaní prvého čerpania studne. V budúcnosti odporúčame zvážiť možnosť inštalácie silnejšieho povrchového čerpadla. Jeho výkon je oveľa vyšší a údržba je oveľa výhodnejšia. Jednou nevýhodou je cena, ktorá je výrazne vyššia ako cena ponorných čerpadiel.

• P - izolácia;
• Q - elektrický vykurovací systém - tu sa používa komplexná ochrana proti zamrznutiu;
• R - založenie budovy;
• S - hydraulický akumulátor;
• T - tlakový spínač;
• V - elektronický ovládací panel;
• U - výstup vody pre spotrebiteľa vody v domácnosti;

• W - ílová vrstva;
• X je vápenec;
• Y - úroveň zamrznutia pôdy - táto úroveň by sa mala stanoviť v procese analýzy a výberu miesta vŕtania studne;
• Z - vetrané podzemie a ďalšia výhoda vytvorenia tohto druhu základov.

Venujte pozornosť spotrebiteľom v dome

No, teraz, kvôli ktorému sa rozvinul celý rozruch - spotrebitelia vody extrahovanej z studne.

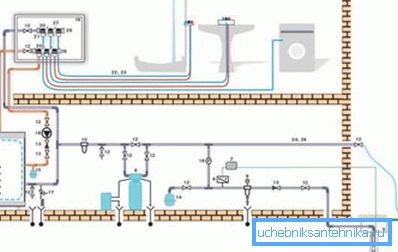

Odporúčame túto schému ako hlavnú pri vytváraní zásobovania vodou zo studne:

• 1, 2, 3, 4, 5 - vonkajšie prvky: čerpadlo, spojka, kábel, poistenie, vrtu;
• 6 - tlakový spínač;
• 7 - elektronický ovládací panel;
• 8 - zmäkčovač vody;
• 9 - filter, odporúčame venovať pozornosť zariadeniam so spätným odparovaním;
• 10 - ďalší filter, jemné čistenie s vymeniteľnými kazetami;
• 11 - kotol;
• 12 - vodovodný kohútik;
• 13 - spätný ventil;

• 14 - hydroakumulátor, navrhnutý na tlak 10 barov s objemom 50 litrov;
• 15 - hydroakumulátor, ale už 25 litrov pri rovnakom tlaku;
• 16 - manometer s kohútikom;
• 17 - bezpečnostný systém kotla;
• 18 - vnútorné čerpadlo;
• 19 - distribučná skrinka;
• 20 - zberateľ;
• 21 - pripojenie;
• 22 - potrubie v danej schéme 16 na 2;
• 23 - vlnitý ochranný kryt;
• 24 - medené potrubie s priemerom 22 mm;
• 25 - tiež medené potrubie, ale priemer - 18 mm;
• 26 - tepelná izolácia;
• 27 - zátvorky;
• 28 - uzáver pre kolektor.

Dávajte pozor na konkrétne

Pri organizovaní zásobovania vodou je potrebné vykonať všetku prácu na vrte zvlášť opatrne, čo určuje úspech všetkého v budúcnosti.

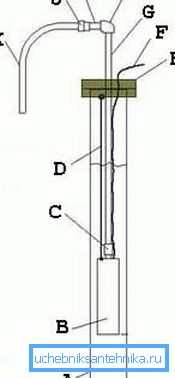

Rozloženie zariadení pod zemou bude jednoduché:

• A - dobre, obal;
• B - čerpadlo;
• C - spätný ventil;
• D - kábel pre poistenie;
• E - hlava;

• F - elektrický kábel do riadiaceho systému;
• G - nízkotlakové potrubie;
• H je spojovací uhol nízkeho tlaku;
• I - plynovod;
• J - matica - americká;
• K - šiel do potrubia z kovového plastu pre spotrebiteľov.

Prítomnosť kissonovej komory sa nevyžaduje pri vybavovaní studne, ale komora je veľmi žiaduca, ak voda prichádza zo spodku pod tlakom.

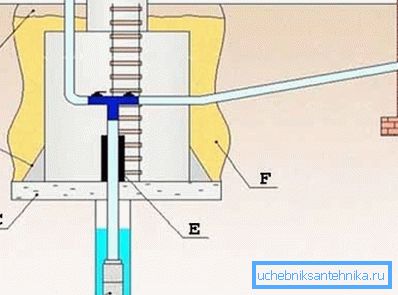

Odporúčame Vám, aby ste vykonali kazónovú komoru s vetraním a vyložením núdzového odvádzania vody mimo domáceho napájacieho systému:

• A - naplnenie pôdy navyše vám odporúčame, aby ste vytvorili silný hlinený hrad, ktorý chráni roztopené a dažďovú vodu pred padaním, ako aj vody, ktoré sa vyčerpali po čerpaní studne;
• B - obväzové káble;
• C - betónová podložka;

• D - čerpadlo;
• E - hydroizolácia;
• F - posyp piesku z betónu, odporúčaný pomer piesku a cementu je 5 až 1.

zistenie

Otázka, ako si voda v krajine z studne prináša viac ako jedno riešenie, ale často len jeden z nich splní vaše špecifické prevádzkové podmienky.

Bude potrebné zohľadniť mnohé nuansy, z ktorých niektoré budú musieť byť zohľadnené vo fáze návrhu domu ako celku.

• Preto v prvom rade pokyny vyžadujú zahrnutie podrobného plánu na poskytovanie vody do domu vo fáze návrhu prímestskej oblasti.
• Po druhé, bude veľmi ťažké zvládnuť skúsený integrovaný tím staviteľov, aby vykonali všetku prácu na kľúč.

V tomto článku vás však presvedčíme a ďalšie video, ktoré odporúčame sledovať viac ako raz.
