Dobre čerpacie stanice: definícia, princíp prevádzky, odrody

Mnohé chatky a vidiecke domy nemajú centrálne vodovodné systémy a sú nútené vybaviť vlastné zdroje vo forme vrtov alebo vrtov, pretože je to prítomnosť neprerušeného zásobovania vodou, ktorý je jedným z hlavných indikátorov pohodlia.

Na zabezpečenie neprerušeného napájania vody je v studni alebo studni inštalovaná špeciálna čerpacia stanica, ktorá poskytuje obytný dom alebo miesto s konštantným tlakom vody. Tým sa stávate nezávislými od centrálneho systému, susedov alebo vody, ktoré prinášajú cisterny.

Takéto stanice sa zvyčajne zbierajú nezávisle a sú inštalované na habešských studniach, kde hladina vodonosnej vrstvy leží v hĺbke 5 až 15 metrov.

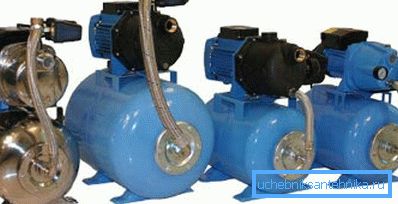

Čo je čerpacia stanica

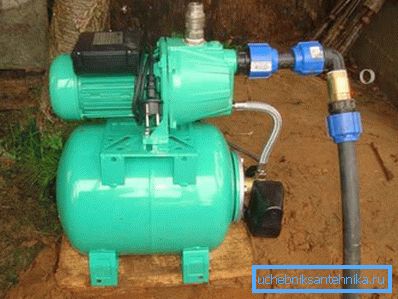

Čerpacia stanica pre habešský vrt je súborom rôznych jednotiek a potrubného systému, ktorý slúži na zvýšenie pitnej vody z studne, jej čistenie a vytvorenie konštantného a neprerušovaného tlaku v domácom vodovodnom systéme.

Stanice sa môžu navzájom líšiť:

• prítomnosť rôznych jednotiek;
• senzorový systém;
• kapacita.

Princíp fungovania je však rovnaký pre všetkých.

Balík takého systému zahŕňa:

• samonasávacie čerpadlo na vynútenie pohybu tekutiny;

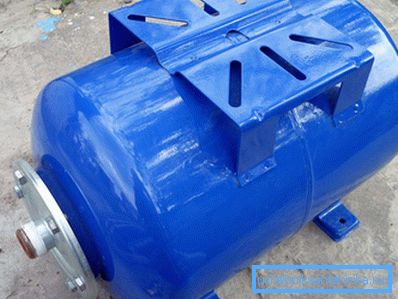

• hydraulický akumulátor s objemom od 10 do 100 litrov, v závislosti od počtu spotrebičov a požadovaného množstva spotrebovanej kvapaliny;

• tlakový spínač v systéme;

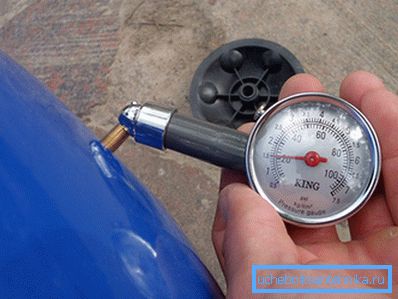

• manometer;

• potrubia na nasmerovanie vody spotrebiteľom;
• hrubý a jemný filtračný systém.

Také komponenty ako hydraulický akumulátor a elektrické čerpadlo sa vyberajú pre každý systém samostatne, pričom sa zohľadňujú mnohé indikátory. Pred výberom čerpacej stanice pre studňu je potrebné vykonať veľké množstvo výpočtov.

Je mimoriadne ťažké určiť parametre systému samostatne, preto odporúčame obrátiť sa na špecializované firmy, kde kvalifikovaní inžinieri, ktorí majú bohaté skúsenosti, vykonajú všetku potrebnú prácu. Cena takejto služby nie je taká vysoká, ale nemali by ste ju zanedbávať.

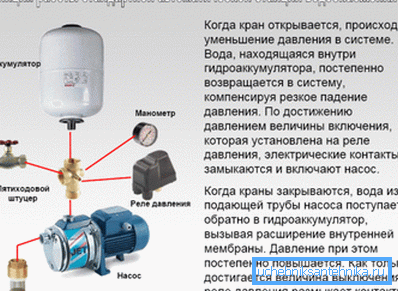

Princíp činnosti

Princíp fungovania stanice je čo najjednoduchší. Elektrické čerpadlo plní zásobnú nádrž vodou, čím vytvára tlak z vodovodu zo zásobníka. Pri otvorení ventilu na akomkoľvek spotrebiteľovi začne tlak v napájacej nádrži klesať.

Dosiahnutím minimálnej hodnoty sa aktivuje tlakový spínač a zapne sa elektrické čerpadlo. Po naplnení zásobníka a vytvorení požadovaného maximálneho tlaku sa relé opäť aktivuje a vypne čerpadlo.

Mnohé systémy sú vybavené automatikami, ktoré riadia zaťaženie čerpadla, jeho teplotu a rýchlosť. Pri absencii kvapaliny v systéme alebo pri prehriatí elektromotora ho automatizácia odpojí, čím zabraňuje jej rozbitiu.

Typy čerpadiel

Vo väčšine prípadov je čerpacia stanica v studni doplnená odstredivými samosávacími čerpadlami, ktoré môžu mať dve varianty konštrukcie:

• ejektor je zabudovaný do krytu jednotky;
• vzdialený ejektor;
• jednotky bez vyhadzovača;
• viacstupňové čerpadlá.

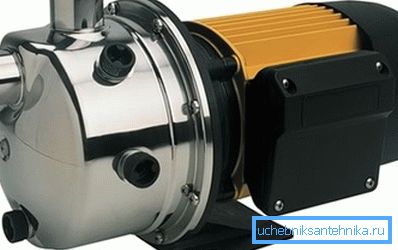

1. Jednotky so vstavaným vyhadzovačom (foto) poskytujú vysoký tlak v systéme, výstupný prúd môže dosiahnuť 40 metrov, avšak pracovná kvapalina sa môže zdvihnúť z hĺbky nie väčšej ako 8 metrov. Takéto jednotky môžu pracovať v neprítomnosti kvapaliny bez prehriatia. Pri štarte čerpadlo vypúšťa nahromadený vzduch zo systému a potom nasáva kvapalinu. Takéto čerpadlá sú spoľahlivé, ale majú aj nevýhody hluku. Z tohto dôvodu je takáto čerpacia stanica nainštalovaná do studne na začiatku, aby sa stlmil hluk.

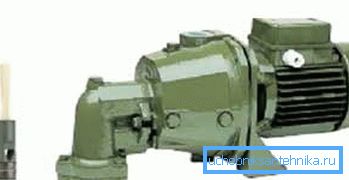

1. Jednotky s prenosným vyhadzovačom (foto) môžu zdvihnúť vodu z hĺbky až 45 metrov. Takéto jednotky pri práci produkujú malý hluk a sú zvyčajne inštalované v dome. Diaľkový vyhadzovač je spustený do studne a ponorený do vody. Tieto zariadenia spotrebujú malé množstvo energie pri vysokom výkone, ale so vzduchom v systéme sa čerpadlo rýchlo prehrieva a vypne. Aby sa zabránilo odtoku tekutiny naspäť do studne, je na nasávacom potrubí inštalovaný špeciálny spätný ventil.

1. Stanice bez vyhadzovača (foto) sa zásadne líšia od ejektorových staníc podľa schémy prevádzky. Princípom prevádzky je viacúrovňový systém studní, z ktorých každý má svoje vlastné čerpadlo a čerpá vodu na ďalšiu úroveň. Hlavná pracovná nádrž je inštalovaná v určitej výške nad zemou, čím sa vytvára prirodzený gravitačný tlak vody vo vodnom systéme domu. Takýto systém sa používa na zabezpečenie vody pre veľký počet spotrebiteľov v určitej oblasti. Dnes ich môžeme pozorovať v podobe vysokých vodných veží s rozšírenou hornou časťou, ale v súkromných domoch je takýto systém zriedka používaný kvôli ťažkostiam s inštaláciou.
2. Čerpacia stanica pre Habešinskú studňu s viacstupňovým odstredivým (vortexovým) čerpadlom sa používa v systémoch, kde je potrebný veľmi vysoký tlak. Jednotky vo svojom dizajne sú čo najjednoduchšie a pracujú prakticky bez šumu. Nepotrebujú spätný ventil, keďže sú už na začiatku vybavené. Môže pracovať na voľnobehu a nebojí sa vzduchu. Vyžadujú však dobrú filtračnú sústavu, pretože malé zrno piesku, ak sa uvoľní do čerpadla, môže poškodiť.

Ako si vybrať čerpaciu stanicu

Voľba čerpacej stanice pre studňu je najdôležitejšou udalosťou. Dnes je na trhu obrovský počet rôznych výrobcov, ktorí svojim sortimentom môžu uspokojiť potreby každého zákazníka.

Tip: Predtým, ako rozhodnete o získaní takejto stanice pre váš domov, musíte najskôr preskúmať charakteristiky samotného zdroja. Každá jamka alebo studňa je dodávaná s pokynmi na použitie s technickými špecifikáciami.

Z tejto príručky môžete zistiť:

• hĺbka vrtu;
• priemer krytu;
• statická a dynamická hladina vody pri zdroji;
• prietoková rýchlosť;
• výkon.

Po preskúmaní všetkých týchto údajov budete schopní pochopiť, ktorá čerpacia stanica si vyberiete pre studne, aby fungovala efektívne a bez preťaženia.

Ďalej je potrebné odvodiť priemerné množstvo spotrebovanej vody, berúc do úvahy takéto ukazovatele:

• počet obyvateľov v dome;
• dostupnosť zavlažovacích alebo zavlažovacích systémov;
• domáce spotrebiče spotrebovali vodu (kotol, umývačka riadu, práčka).

Stojí za zmienku, že takéto výpočty sú mimoriadne ťažké robiť bez špeciálnych teoretických poznatkov, preto je potrebné, aby čerpacia stanica studne vypočítala odborníci používajúci špeciálne počítačové programy.

Kde inštalovať čerpaciu stanicu

Stanica môže byť inštalovaná na troch miestach:

• keisson well;
• suterén obytného domu;
• samostatná štruktúra.

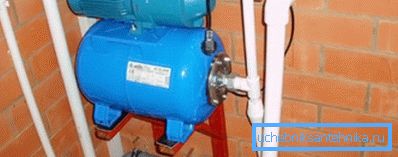

Pokiaľ ide o praktickosť a jednoduchosť údržby, je lepšie vybrať si jednotku v suteréne domu. V takom prípade musí byť suterén izolovaný od vlhkosti a má vykurovanie, pretože systém má elektrické komponenty, ktoré môžu zlyhať a spôsobiť skrat a môžu tiež zmrznúť, ak teplota v suteréne klesne pod nulu v zime.

Zariadenie musí byť inštalované na drevený alebo plastový stojan bez toho, aby sa dotýkal stien budovy, pretože počas prevádzky elektrické čerpadlo vytvára vibrácie.

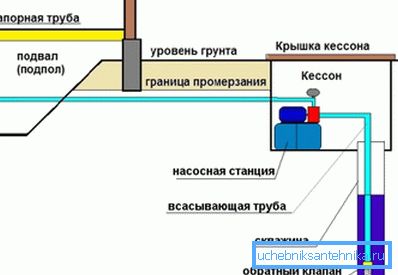

Ak inštalujete čerpaciu stanicu pre studňu s vlastnými rukami v kufríku kvôli hluku elektromotora, potom musí byť kyslík navyše zahrievaný a stanica musí byť inštalovaná pod úrovňou mrazu na zemi. Zvyčajne v miernych oblastiach úroveň mrazu nepresiahne 2,5 metra.

Tip: Ak je hĺbka bane väčšia ako 12 metrov, potom je lepšie použiť dvojramennú stanicu s vyhadzovačom. Pri hĺbke studne menej ako 12 metrov stačí jediný potrubný systém.

Ak systém vytvára veľa šumu, ale nechcete ho znížiť do koseónu z dôvodu nepríjemnosti údržby, potom môžete vytvoriť malý prípustok vedľa studne alebo domu, v ktorom bude stanica umiestnená. Avšak táto konštrukcia musí byť izolovaná, vodotesná a pre miestnosť zabezpečená vetranie.

Postup inštalácie a pripojenia stanice

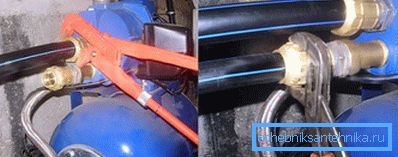

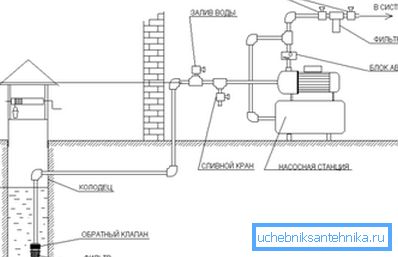

Pozrime sa podrobne na spojenie stanice s ejektorom do vodovodného systému obytnej budovy.

• prvá vec, ktorá ide na vyhadzovač (liatinové zariadenie s troma výstupmi);

• na sacie strane ejektora je namontovaný sieťový filter, aby sa zabránilo vnikaniu veľkých častíc do systému;

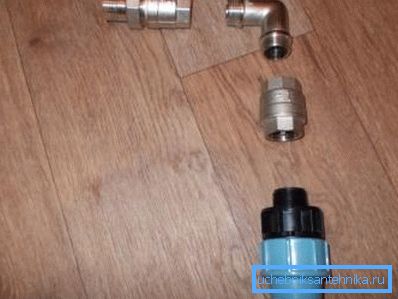

• Adaptérové ​​spojky sú pripevnené k vyhadzovacím otvorom, ktoré majú byť pripojené k plastovým rúrkam (ak nie sú zabudované do samotného vyhadzovača);

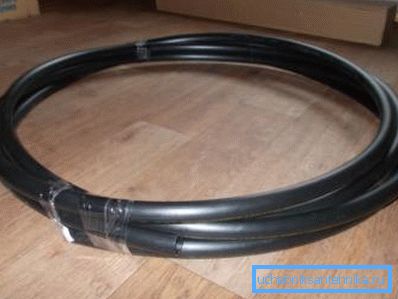

• Plastové potrubia sú uložené v zákopoch potrubia (zákopy sú vykopané do hĺbky pod zmrazením pôdy a zabezpečujú dodatočnú izoláciu);

• ejektor je inštalovaný v požadovanej hĺbke a otvor otvoru rúrky z vrtu je pevne utesnený;
• zvyčajne je pred vstupem do čerpadla nainštalovaný filter s hrubým filtrom, ktorý čistí vodu z malých častíc piesku;
• na výstupe z čerpadla vložte jemný filter, ktorý čistí vodu z rozpustených ťažkých prvkov vo forme železa a solí;
• elektrická sieť na napájanie zariadenia musí byť vybavená vlastným automatickým zariadením.

Venujte pozornosť! Je nutné správne nastaviť tlakový spínač a uistite sa, že funguje pri prvom spustení. Zvyčajne výrobca priložil pokyny na jemné ladenie.

Pretože takéto systémy pracujú s elektromotormi a majú veľké množstvo elektroniky na zabezpečenie správnej prevádzky, je mimoriadne dôležité chrániť zariadenia pred výpadkami prúdu v elektrickej sieti. Pravidelné prepäťové ochrany nie sú pre to vhodné.

záver

Dôrazne sa odporúča, aby ste dostali neprerušiteľný zdroj napájania. Môžete nainštalovať špeciálny ochranný systém v elektrickom systéme celého domu, ale toto zariadenie je dosť drahé.

Je mimoriadne dôležité monitorovať stav všetkých filtrov, ktoré sú integrované do systému a zabrániť ich upchatiu. Pokiaľ ide o filter špinavý, tým je ťažšie čerpadlo čerpať vodu a musí pracovať pri zvýšených zaťaženiach. A to vedie k prehriatiu, zvýšenému opotrebovaniu trecích dielov a skráteniu životnosti.

Nezabudnite pozrieť video v tomto článku s cieľom doplniť vedomostnú základňu o užitočné informácie.
