Dobre čerpacia stanica: zariadenie, odrody, inštalácia

Pre dobre obsluhu sa používajú rôzne čerpacie zariadenia: to sú povrchové zariadenia s akumulátormi alebo zásobníkmi, ponorné zariadenia a mechanické čerpadlá.

Chceme povedať o čerpacích staniciach pre studne, ktoré patria do systémov zásobovania povrchovou vodou.

Čerpacia stanica

zariadenie

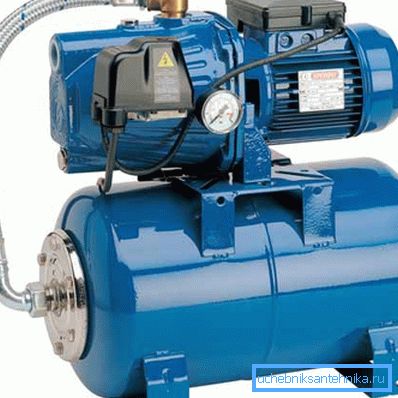

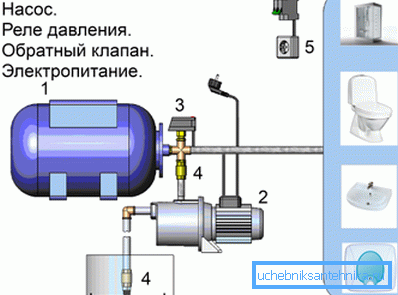

Všeobecne platí, že typická čerpacia stanica je systém pozostávajúci z týchto základných prvkov:

• Akumulátor. Jedná sa o nádrž, do ktorej je voda čerpaná na určitý tlak, čo umožňuje systému uspokojiť potreby vodovodného systému. Toto zariadenie umožňuje zabrániť konštantnému spusteniu motora čerpadla a zabezpečiť stabilný tlak a tlak v systéme;
• Čerpadlo. V tejto schopnosti sa najčastejšie používajú odstredivé samonasávacie alebo vortexové agregáty. Dodávací systém môže byť vybavený vzdialeným alebo vnútorným vyhadzovačom, ktorý zvyšuje možnosť sania kvôli efektu Bernoulliho, pričom znižuje celkový výkon systému;
• Tlakový spínač Tu vidíme prvok automatického riadiaceho systému, ktorý je nakonfigurovaný tak, že keď tlak stúpa nad vopred stanovenú hodnotu, relé vypne napájací zdroj motora čerpadla a keď tlak klesne pod vopred stanovenú hodnotu, motor sa opäť zapne;
• Spätný ventil Tento prvok systému neumožňuje prúdenie kvapalín v opačnom smere a opustenie zásobníka alebo trysky na vstrekovanie vody, pretože v prípade, že do systému vnikne vzduch, čerpadlo môže zlyhať;
• Uzol pripojenia napájania. Jedná sa o obyčajnú jednofázovú alebo trojfázovú (záleží na dizajne) zástrčke pre príslušnú zásuvku a tiež obsahuje poistky a uzemňovací systém.

Akumulátor je veľmi jednoduchý: vo vnútri oceľového valca je gumová žiarovka, okolo ktorej je stlačený vzduch. Hruška je pripojená k vtoku, kde je čerpaná voda cez spätný ventil a odkiaľ táto voda vstupuje do vodovodného systému, keď je batéria alebo iné sanitárne zariadenie otvorené.

Pri čerpaní vody hruška zvyšuje objem, stláčaním vzduchu vo valci. Kinetická energia čerpadlového motora je teda uložená ako potenciálna energia stlačeného plynu, ktorá má tendenciu stláčať tekutinu z hrušky. Na vstupe do tlakového spínača valec, ktorý je vložený do medzery v napájacom okruhu motora čerpadla.

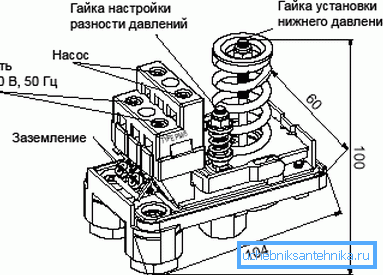

Pomocou špeciálnych matiek je relé nastavené tak, že keď sa dosiahne horný limit tlaku, relé otvára obvod a motor sa vypne. Potom, keď sa voda v priebehu prevádzky čerpá do vodovodu, tlak v akumulátore klesne, a keď tlak nastavený tunerom nastaví dolný limit tlaku, relé zatvorí okruh a motor začne znovu pumpovať vodu do žiarovky batérie.

Venujte pozornosť! Konštrukcia čerpacej stanice je založená na princípe samoregulácie alebo automatického riadenia systému. Hodnoty tlaku na vypínanie a vypínanie čerpadla sa určujú na základe parametrov vodovodného systému, počtu bodov nasávania vody, produktivity studní a ďalších parametrov.

druh

Ak chcete zistiť, ako vybrať čerpaciu stanicu pre studňu, budeme musieť pochopiť typy staníc a pochopiť, aké sú ich rozdiely..

Existujú tri hlavné typy systémov, v závislosti od konštrukcie systému odsávania kvapaliny:

1. Systém priameho odsávania. Čerpadlo vytvára podtlak v potrubí na nasávanie vody a atmosférický tlak tlačí kvapalinu do tejto rúry. Problémom systému je, že kvôli obmedzenému tlaku vzduchu v atmosfére našej planéty (asi 1013, 25 hPa) stĺpec vody, ktorý tento tlak môže tlačiť nahor, je len o niečo viac ako 10 metrov;
2. Systém s integrovaným vyhadzovačom. V tomto prípade dochádza k nepriamemu nasávaniu vody: čerpadlo vytvára prúd, ktorý pri prechode dýzou vyhadzovača vytvára znížený tlak v nasávacej komore a pod jeho pôsobením čerpá z studne vodu. Výhoda tohto systému spočíva v tom, že čerpadlo je zabezpečené proti chodu v suchom stave, pretože nepretržite čerpá vodu v recirkulačnom okruhu;

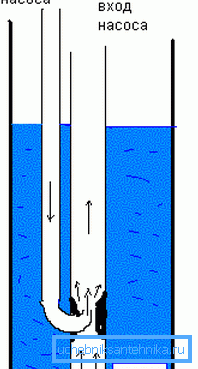

3. Diaľkový ejektorový systém. V tomto prípade návrh predpokladá, že ejektor je ponorený do studne a teraz sa výška stĺpika netýka nás, pretože zariadenie je umiestnené v blízkosti vodného zrkadla. V tomto prípade sa s pomocou Bernoulliho pôsobí nepriamo aj nasávanie, ale výkon a účinnosť systému je v prospech možnosti zdvihnúť vodu z veľkej hĺbky.

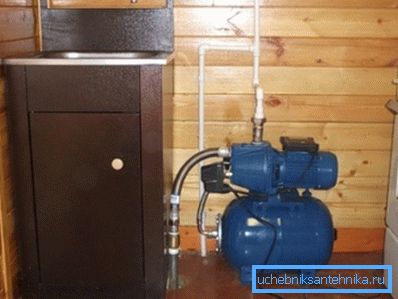

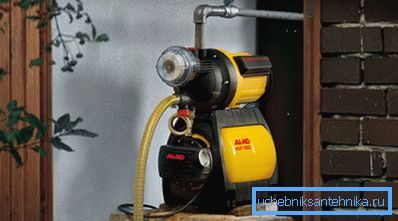

Prvý druh systému môže využívať čerpaciu stanicu pre habešskú studňu, pretože jej hĺbka nepresahuje schopnosti atmosférického tlaku. Aj tento systém je vhodný pre plytké zdroje piesku, ale ak ich hĺbka dosiahne 15 metrov (to všetko je väčšie ako 9), takáto stanica nebude fungovať.

Druhý typ má rovnaký rozsah ako prvý, je jednoducho chránený pred poruchami čerpadla kvôli vstupom vzduchových uzáverov do potrubia. Ide o progresívnejší dizajn, ale jeho cena je vyššia.

Systém s diaľkovým (ponorným) vyhadzovačom umožňuje čerpať vodu z hĺbky asi 40 metrov. Najčastejšie sa táto možnosť používa v hĺbke 20 metrov alebo 25 metrov, ale výkon takéhoto čerpadla je obmedzený na nízku účinnosť a preto nefunguje dobre pre farmy s veľkým počtom bodov prívodu vody.

Existujú aj stavby, kde namiesto hydroakumulátora sa používa zásobná nádrž, v ktorej sa čerpadlo zapína a vypína pomocou plavákového mechanizmu. Takýto model je považovaný za zastaraný, pretože voda zaplaví váš dom, keď sa plavák zlyhá, a nebudeme podrobne analyzovať.

Pre pohodlie pri výpočte spotreby vody v domácnosti sme zostavili tabuľku s priemernými hodnotami spotreby rôznych inštalačných zariadení:

Ak pridáte tok všetkých vašich vodných bodov, získate potrebný výkon potrebný na súčasnú prevádzku všetkých kohútikov.

Venujte pozornosť! Ak chcete zistiť typ zariadenia, ktoré potrebujete, mali by ste vedieť úroveň vodného zrkadla v studni (dynamická úroveň), ako aj požadovaný výkon vodovodného systému. Keď poznáte tieto parametre, môžete jednoducho vybrať požadovanú jednotku.

výhody

Ako je známe, nielen povrchové stanice, ale aj ponorné čerpadlá sa používajú na vybavenie kolektorov. Aké sú výhody vonkajších jednotiek na ponorné?

Nie je veľa z nich, ale sú dosť významné:

• Najdôležitejšou výhodou je nízka cena v porovnaní s nákladnými zariadeniami s hlbokým sedením. Ak nepotrebujete poskytovať väčší výkon alebo čerpať vodu z veľkej hĺbky, potom nemá zmysel minúť peniaze na ponorné zariadenie na studňu;
• Umiestenie povrchu umožňuje jednoduchý a pohodlný prístup k zariadeniam na údržbu a opravu v prípade poruchy alebo nehody. Ak chcete vykonať čistenie alebo úpravy čerpadiel s hlbokými studňami, musia byť z obalu odstránené, čo je celkom problematické a nie vždy jednoduché.
• Keď jednotka zlyhá, môže byť ľahko vymenená, pretože náklady na výmenu takéhoto čerpacieho zariadenia pre studňu nebudú ťažké pre rodinný rozpočet a zložitosť práce je k dispozícii aj pre amatérov;
• Zariadenie so vstavaným alebo diaľkovým vyhadzovačom sa nebojí, aby sa do systému dostal vzduch, pretože recirkulačný obvod naplňuje nasávanie čerpadla neustále vodou;
• Mnoho modelov staníc sa môže použiť ako prenosná možnosť na napájanie záhrad alebo na iné účely.

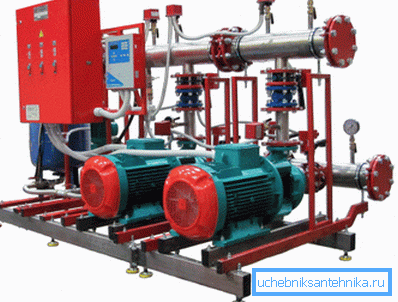

Venujte pozornosť! Ako je zrejmé z charakteristík, odporúča sa používať systémy na zásobovanie povrchovými vodami v krajine, na malom hospodárstve, v súkromnej domácnosti s nízkou spotrebou vody. Na údržbu artézskych vrtov alebo veľmi veľkých fariem nie sú takéto stanice vhodné.

nedostatky

Rovnako ako iné zariadenia, zariadenia na prenos povrchovej vody majú niekoľko nevýhod:

• Hĺbka studne, ktorá môže byť obsluhovaná bežnou stanicou bez ponorného vyhadzovača, nie je väčšia ako 8 až 9 metrov. Prečo nie 10.3? Je to spôsobené stratou a neinštitucionálnymi pracovnými podmienkami zariadenia;
• Plošné čerpadlo alebo odstredivá stanica vytvára skôr vnímateľný hluk, a keď sa zariadenie nachádza vo vnútri domu, tento zvuk bude počuť jeho obyvatelia;
• Pri zachovaní letnej chaty na zimu bude jednotka umiestnená na povrchu skrytá alebo odobratá s vami, pretože môže byť odcudzená alebo poškodená;
• Stanica vyžaduje určité miesto v technickej, úžitkovej alebo suterénnej miestnosti, ktorá nie je vždy možné prideliť;
• Pri bežiacom motore dochádza k dostatočne silným vibráciám, ktoré môžu poškodiť okolité stavebné konštrukcie a potrubie pripojené k systému.

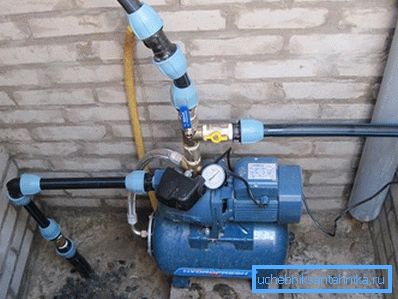

Venujte pozornosť! Napriek všetkým nedostatkom a obmedzeniam je pre potreby rodiny štyroch ľudí postačujúce obvyklé čerpacie stanice s tlakom 45 metrov.

montážne

Pre tých, ktorí chcú pripojiť zariadenie vlastnými rukami, sme zostavili malú inštrukciu:

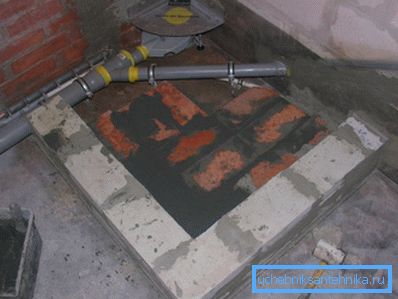

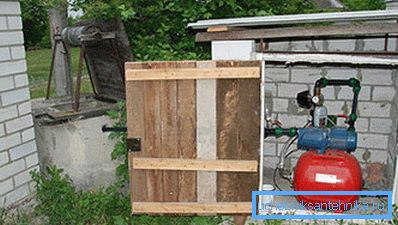

1. Vo vybranej lokalite staníc vytvárame pevný základ. Najvýhodnejšou cestou je urobiť pódium z tehál alebo betónu s výškou 1,2 - 1,4 metra;

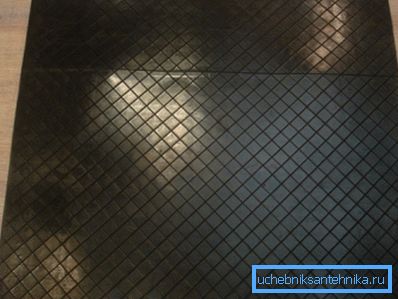

1. Na tlmenie vibrácií umiestnime gumovú podložku s hrúbkou 10 - 20 mm na pódiu. Komplex na nohách nainštalujeme, upevňujeme nohy kotvami na pódium cez montážne otvory;

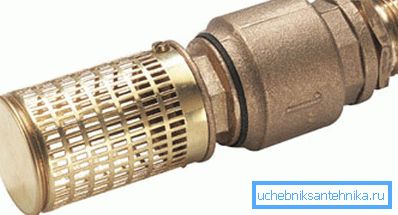

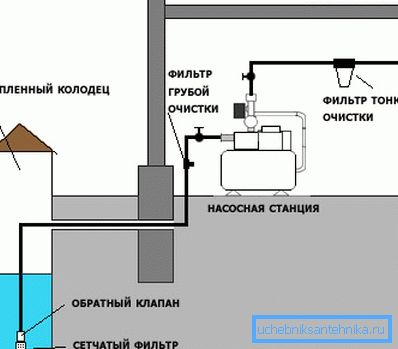

1. Od studne až po čerpacie miesto vykopáme výkop hlboko pod úrovňou zmrazovania pôdy, v ktorom položíme potrubie z polyetylénu alebo iného plastu. Dopĺňame odsávací koniec potrubia spätným ventilom a hrubým filtrom (bežnou malou sieťou z nehrdzavejúcej ocele;

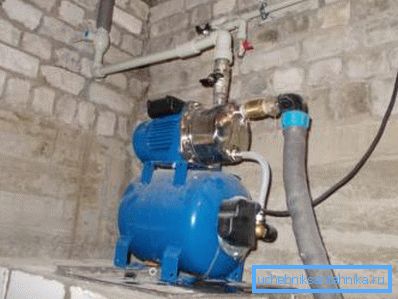

1. Na konci potrubia prichádzajúceho z vodného zdroja navinieme palcovú spojku s vonkajším závitom, ku ktorému pripojíme spätný ventil, potom kovovú rohovú armatúru, po ktorej nasleduje priamy kohútik "American". To všetko je spojené s odsávacím portom systému;

1. Výstup z jednotky pokračuje "americkým" žeriavom, ku ktorému sa na závity upevňuje kombinovaná rotačná (90 stupňová) spojka z polypropylénu. Spájkovanie vodovodného potrubia do spojky;

1. Vertikálne sacie potrubie je spojené s horizontálnou časťou podzemného potrubia s otočnými kovania alebo spojkami;

1. Naplňte čerpadlo vodou špeciálnym otvorom (prečítajte si pokyny pre zariadenie), otvorte kohútiky a vykonajte testovanie systému;

1. Ak je test úspešný, vykopávame do zákopov a uzatvoríme miesto, kde rúrky vstupujú do studne.

záver

Ako je zrejmé z našich pokynov, inštalácia a pripojenie čerpacej stanice nie je také ťažké. Ak chcete zostaviť inštalatérske práce, môžete zavolať sprievodcu a môžete to urobiť sami podľa pokynov uvedených v poskytnutých príručkách. Tiež vám pomôžu video v tomto článku.
