Diametre vodovodných potrubí: normy, súlad, výber

Priemer potrubia pre inštaláciu v súkromnom dome je skôr dôležitou charakteristikou, ktorá určuje kvalitu systému zásobovania vodou. Ak boli skoršie všetky veľkosti regulované jedným GOST Sovietskym zväzom, teraz sa na trhu prezentujú produkty, ktoré spĺňajú ako moderné ruské normy, tak aj zahraničné štandardy pri používaní sovietskej klasifikácie.

Aby ste sa v tejto odrode nezamieňali, povieme vám, ako vybrať priemer potrubia pre vodovodný systém.

Priemer rúr

Základné charakteristiky a jednotky

Existujú rôzne typy rúr, ktoré sa používajú na rôzne účely.

Môžu to byť:

• vodné a plynové potrubia,
• elektrické
• seamless,
• vystužený,
• potrubia na špeciálne účely atď.

V závislosti od účelu výrobku sa menia aj jeho základné vlastnosti.

Pozrime sa, ktoré charakteristiky sú základné:

• Podmienečný preukaz. Bezrozmerné množstvo, ktoré zhruba zodpovedá veľkosti vnútorného priemeru výrobku v mm alebo palcoch a používa sa na uľahčenie výberu a spojenia diaľnic, káblov, armatúr a spojok;
• Externá (vonkajšia) veľkosť. Označené ako DN. Vonkajší priemer vodovodných potrubí je meraný v mm;
• Hrúbka steny. Označuje sa ako S a meria sa v rovnakých jednotkách.
• Vnútorný priemer vodovodných potrubí. Označuje sa ako hodnota Dv a meria sa v metrických alebo palcoch. Vypočítané podľa vzorca Dv = Dn - 2 * S;
• dĺžka. Závisí to od typu, veľkosti a materiálu výrobku, ako aj od charakteristík výroby a dodávky;
• Hmotnosť na meter. Pre oceľ sa vypočíta pomocou vzorca m = 0,02466 * S * (Dn - S) meraného v kilogramoch.

Považujeme vodovodné systémy studenej vody, preto budeme hovoriť iba o parametroch relevantných pre túto triedu. Pre určenie rozmerov vodovodného potrubia je jednou z najdôležitejších charakteristík taký parameter, ako je veľkosť podmieneného priechodu.

Táto hodnota je označená nasledovne: DN (podľa GOST 3262-75) alebo DN (podľa európskych noriem sa volá nominálny priemer).

Podmienečným prechodom je vnútorný priemer výrobku zaokrúhlene nízko alebo až na najbližšiu štandardnú hodnotu. Štandardný rad obsahuje rozmery vnútorných rozmerov, preto označenie DN 15 hovorí, že vnútorný priechod tohto valca musí byť považovaný za zodpovedajúci štandardnému rozmeru 1,5 cm.

Venujte pozornosť! Malo by byť zrejmé, že v praxi sa pravý vnútorný lúmen nemusí zhodovať s normou, pretože hrúbka steny môže byť odlišná.

Teraz o jednotkách. Všetci moderní hostia a štandardy spravidla zodpovedajú metrickému systému. Napriek tomu sme zdedili jeden palecový systém z 19. storočia a často tu vzniká zmätok.

Faktom je, že inžinieri a inštalanti z minulosti identifikovali detaily podľa veľkosti vnútorného lúmenu v palcoch, ale vonkajšia veľkosť bola viac ako dvojnásobná ako hrúbka steny.

Takže, ak bol výrobok Dv 1? alebo 2,54 cm, potom s prihliadnutím na hrúbku steny tej doby, jeho vonkajšia veľkosť bola 3,35 cm Táto hodnota bola stanovená ako "vodný palec" alebo "rúrkový palec".

Podobne, potrubný závit sa nazýva palce, ale jeho skutočná veľkosť je 33,25 mm, nie 2,54 cm, čo sa zdá logickejšie. Je to dobrý príklad toho, ako nevhodné sú tradície v oblasti vedy a techniky.

Venujte pozornosť! Ak je určená veľkosť štítka? To znamená, že jeho podmienený vnútorný priechod alebo Du zodpovedá štandardu 1,5 cm, pretože táto hodnota je najbližšia k rozmeru polovice palca (1,27 cm) všetkých použitých štandardov.

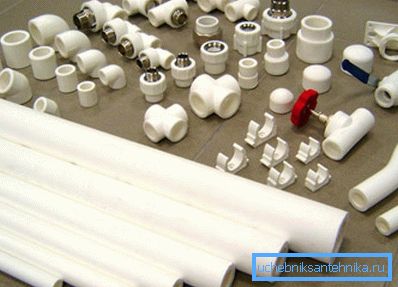

Kov a plast

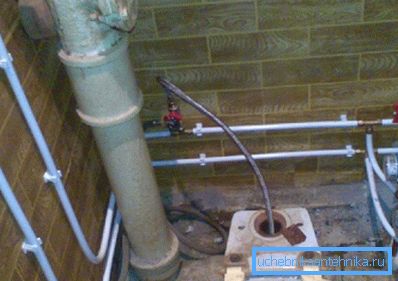

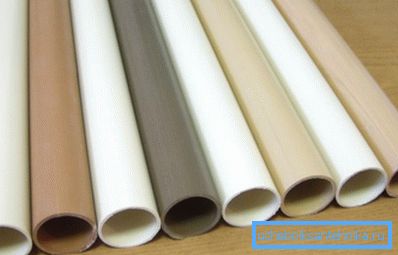

V súčasnosti je zaujímavý obraz: na jednej strane všetci poznajú výhody plastových výrobkov, na druhej strane mnohé z nich naďalej používajú oceľ a liatinu. To tiež prispieva k jeho podielu zmätku.

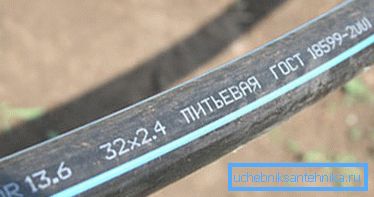

Faktom je, že priemer plastových potrubí pre zásobovanie vodou je často uvedený ako externý. V tomto prípade je zvyčajne ukazovateľ na hrúbku steny, ako na fotografii:

Tu vzniká obtiažnosť, pretože nie je jasné, aký priemer potrubia pre vodovodný systém by mal byť považovaný za správny, ak dva výrobky s rovnakým vzhľadom sú označené značkou 32 a 1 a 2,54 cm.

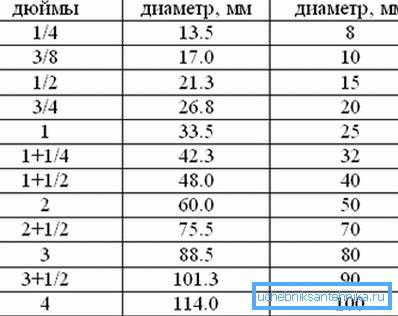

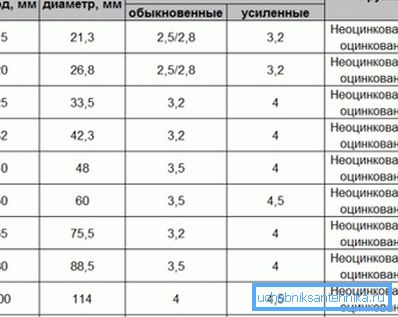

Adaptéry pre vodovodné potrubia rôznych priemerov sú často označené aj v palcovom systéme. Ak ste začiatočník inštalatér alebo sa jednoducho rozhodnete robiť vlastné ruky, mali by ste mať na dosah tabuľku korešpondencie palcových hodnôt s nominálnymi a vonkajšími hodnotami.

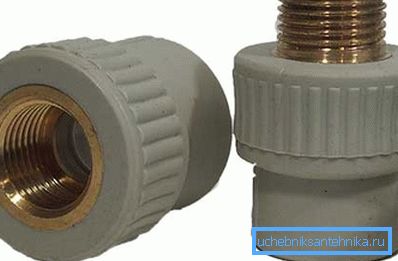

Na pripojenie kovových a plastových častí potrubia sa používajú špeciálne adaptívne objímky, na jednej strane kovové závitové a na druhej strane hladké puzdro na plastové spájkovanie.

Súčasne môže byť zo strany závitu označená hodnota vo vodových palcoch a zo strany plastového spoja hodnota prijatá na označenie typu, ktorý by mal byť pripojený k armatúre a celkom pravdepodobne bude hodnota Dn v mm. Takéto prípady.

Výber hodnôt pre automatické zásobovanie vodou

Teraz niekoľko slov o tom, ako vypočítať priemer potrubia pre zásobovanie vodou. Na presné výpočty sa používajú rôzne metódy: matematické vzorce s rôznymi krokmi a technikami, používanie priemerných tabuliek a metodických manuálov, rôzne programy a on-line kalkulačky sa tiež stali populárnymi.

Matematická metóda je zložitá a vyžaduje primeranú kvalifikáciu, je tiež ťažké používať inžinierske manuály a tabuľky na inžinierskych univerzitách a bez špecializovaného (alebo aspoň nejakého technického) vzdelania bude ťažké zistiť.

Online kalkulátory a všetky druhy výpočtových programov pre profesionálnych dizajnérov nespôsobujú nič iné ako úsmev.

Zaujímavá vec je, že najvhodnejší z nich je nastavený tak, aby v 95% výpočtov pre byty a súkromné ​​domy poskytli štandardné hodnoty, ktoré sú známe, a pri výpočte vážnych systémov je úplne pošetilé spoliehať sa na takýto softvér.

Venujte pozornosť! Ak máte v úmysle urobiť vnútropodnikové vedenie alebo vykonávať samostatné zásobovanie vodou do bežného súkromného domu až do troch poschodí, nepotrebujete žiadne výpočty.

Pokyn je jednoduchý - používame štandardné spoločné hodnoty a nekomplikujeme náš život:

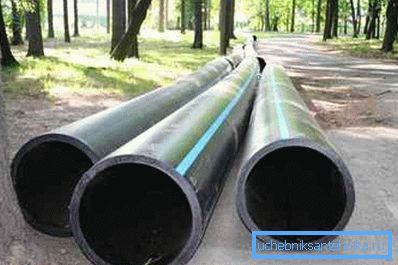

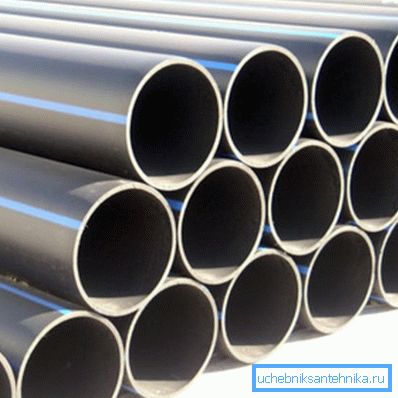

• Pri položení vonkajšej línie zo studne alebo studne používajte Dn = 32 - 50 mm. Pretože pre tieto účely sa najčastejšie používajú časti vyrobené z nízko-tlakového polyetylénu (HDPE), hodnoty centier nie je možné špecifikovať;
• Vnútorné stúpačky sú vyrobené z palcových častí alebo DN = 32 mm. Tu môžete používať kovové aj plastové systémy, často používať polypropylén;
• Horizontálne vedenie v kuchyni, kúpeľni a toalete - od Dn = 25 - 16 mm (3/4 "," 3 "alebo" 3/8 ").

záver

Pre seba-výber a inštaláciu inštalačných systémov je potrebné mať dobré vedomosti o veľkostiach prijatých v tomto odvetví a ich pomeroch. Tiež by ste mali byť schopní konvertovať rozmery z metrického do palcového systému a poznať niekoľko štandardných hodnôt pre veľkosť podmieneného prechodu.

Videá v tomto článku vám pomôžu zamieňať sa s témou.
