Diagram pripojenia čerpadla do vrtu: niekoľko alternatív

Elektronickí inžinieri majú známe príslovie: "Elektronika je veda kontaktov." Je možné s pomerne veľkou náhodou povedať, že inštalatérske systémy sa tiež riadia týmto vyhlásením.

Tu príliš závisí od kvality pripojení a stavu potrubí. Zároveň existuje jeden významný rozdiel - ak plánujete realizovať schému pre pripojenie vrtu, musíte aspoň všeobecne vedieť o princípoch usporiadania samotnej studne ao type a konštrukcii použitého čerpadla.

Uistite sa, že vodné potrubia sú tiež predmetom vedy o kontaktoch.

Preto analyzujeme, ktoré čerpadlá máme k dispozícii vo všeobecnosti podľa ich konštrukcie:

• horizontálne alebo vertikálne - v závislosti od orientácie osi otáčania pracovného hriadeľa;
• s vonkajšími alebo vnútornými podperami;
• s axiálnym alebo bočným prívodom vody;
• jednofázový alebo viacstupňový - v závislosti od počtu fáz dodávania vody;
• sekcia - každá fáza má konektor na konci;
• s koncovým alebo axiálnym konektorom;
• s ochranným povlakom vo vnútri alebo mimo;
• ponorné - jeho umiestnenie pod hladinou vody;
• polo-ponorné - samotné zariadenie je pod hladinou vody a motor je vyšší;
• samonasávacie - vytvára automatické a nezávislé plnenie zásobovacieho potrubia;
• nastaviteľný - schopný nezávisle nastaviť objem vody;
• je vylúčený hermeticko - vodný kontakt s atmosférou.

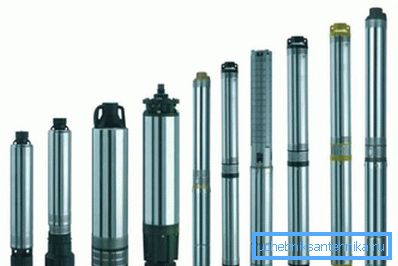

Existujú aj ďalšie konštrukčné vlastnosti, ale súdiac podľa rôznych konštrukčných riešení, môžeme konštatovať, že trh ponúka široký rad čerpadiel pre studne.

Najčastejšie sa však používa:

• vertikálne - sú pre danú aplikáciu skvelé;
• monoblok - jednoduchosť je tu potrebná vzhľadom na úroveň nečistôt;
• s vnútornými podperami;
• s axiálnym vstupom - tiež podľa konfigurácie puzdra;
• jednostupňový - podľa princípov jednoduchosti;
• s koncovým konektorom;
• pomocou vnútornej ochrany povrchu;
• ponorné a,
• utesnené.

ponorné

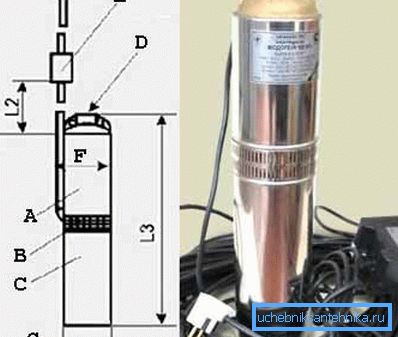

Jeden z najslávnejších schém ponorného čerpadla je uvedený na fotografii "A".

tu:

• A - čerpacia časť;
• B - filter;
• C - elektrický motor;
• D - 1 palcový potrubný závit;
• E - kondenzátorová krabica;
• F - tento model má maximálny vnútorný priemer puzdra 105 mm.

Elektrické pripojenie

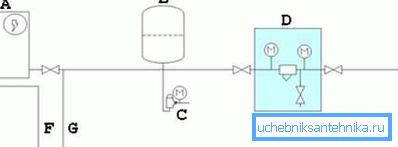

Základné schéma zapojenia takéhoto čerpadla je:

• A - ohrievač vody;
• B - zásobník 40 - 50 litrov;
• C - tlakový spínač - na ochranu pred nadmerným tlakom;

• D - hrubý filter;
• E - umiestnenie zariadenia do vrtu;
• F - teplá voda do domu;
• G - potrubie studenej vody do domu.

Dobrá rada! Odporúčame vám zakúpiť konkrétne spôsoby pripojenia od príslušných výrobcov. Rozdiely môžu spočívať v parametroch sieťového pripojenia a potrebe inštalovať ďalšie poistky.

Kompletné schémy zapojenia

Existuje niekoľko systémov pripojenia. Prezentujeme niektoré z nich, najtypickejšie.

Spojenie s použitím kajónovej komory

Ak sa rozhodnete vytvoriť kazónovú komoru, postupujte takto v poslednej fáze vybavenia studne.

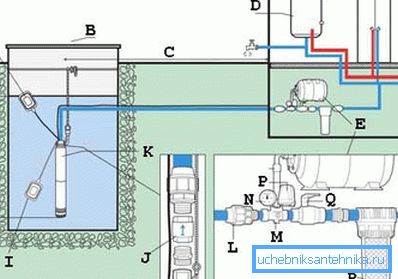

Súčasné pripojenie bude vyzerať takto:

• A - kazónová komora;
• B - konštantná hladina vody;
• C - bezpečnostný kábel;
• D - čerpadlo;
• E - snímače sucho bežiaci - Pozrite sa na tieto veľmi užitočné doplnkové prvky systému sú umiestnené nie často, ale niekedy sú nepostrádateľné pri analýze pokroku;
• F - studňa;
• G - ovládací kábel;

• H - ovládací panel;
• I - tlakový spínač - ďalší dôležitý prvok ovládajúci systém;
• J - odbor na piatich vstupoch;
• K - hlavica rúry - odporúčame venovať zvláštnu pozornosť starostlivému rozloženiu a stavu hlavy;
• L - ventil na vypúšťanie vody ako prvok ochranného systému;
• M - hydroakumulátor;
• N - manometer - je potrebné neustále poznať tlak v systéme;
• P - filter z dna - prvok tejto schémy - filter je už na výstupe zo systému;
• Q - spätný ventil.

Spojenie s dôrazom na hydroakumulátor

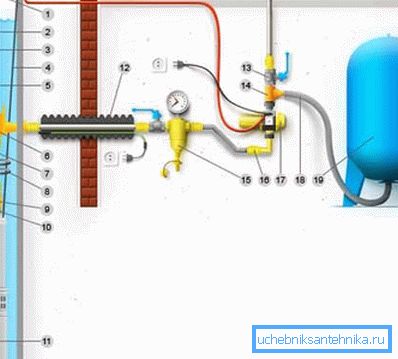

Upozorňujeme, že na nasledujúcom obrázku je filter umiestnený uprostred a používajte ochranu proti zamrznutiu vody:

• 1 - jamka;
• 2 - elektrický kábel;
• 3 - pozinkovaná rúra - ochrana proti korózii je veľmi dôležitá pre zariadenia tohto druhu;
• 4 - bezpečnostný kábel;
• 5 - hermetický káblový box;
• 6 - adaptér;
• 7 - potrubie;
• 8 - káblové zväzky;
• 9 - spätný ventil;

• 10 - vsuvka;
• 11 - čerpadlo v dolnej diere;
• 12 - protimrazová ochrana;
• 13 - kohútik;
• 14 - tričko;
• 15 - hlavný filter;
• 16 - adaptér;
• 17 - elektronická automatizačná jednotka;
• 18 - vedenie;
• 19 - hydroakumulátor.

Obmedzte pozornosť na príslušenstvo

Ďalšou možnosťou je najdôkladnejší postoj k celému spojovaciemu systému, pripomínajúc, že ​​potrubia sú tiež veda kontaktov.

Venujte pozornosť používanému snímaču a "suchému" stavu:

• A - poloha snímača v pracovnej polohe čerpadla, keď je v kanáli dostatok vody;
• B - jamka;
• C je horizontálna horná úroveň pôdy;
• D - ohrievač vody;
• E - hydroakumulátor;
• F - celková hĺbka;
• G - dynamická, neustále sa meniaca úroveň;
• H je minimálna vzdialenosť od okraja zariadenia k spodnej časti vrtu;

• I - poloha snímača, keď je núdzové zastavenie kvôli nedostatku vody, režim "suchý";
• J - poloha spätného ventilu, dbajte na systém armatúr;
• K - ponorné čerpadlo s plavákom;
• L - spojenie;
• M - montáž pre 5 výstupov;
• N - manometer;
• P - tlakový spínač;
• Q - guľový ventil;
• R - predfilter.

Pripojenie na povrchové čerpadlo

Predstavenie a pripojenie povrchového čerpadla:

• 1 - riadiaci systém;
• 2 - napájací kábel a zástrčka;
• 3 - napájací kábel a zásuvka;
• 4 - automatický spínač - povinný prvok na ochranu proti preťaženiu a zachovanie systému v pracovnom stave;
• 5 - zásuvka, navrhovaná schéma pracuje zo štandardnej siete 220 V a 50 Hz;
• 6 - studňa;
• 7 - vstupné sito;
• 8 - spätný ventil;

• 9 - nasávacie potrubie;
• 10 - povrchové čerpadlo;
• 11 - napájací kábel čerpadla a zástrčka;
• 12 - vstrekovacie potrubie;
• 13 - vsuvka;
• 14 - tričko;
• 15 - prechodová vsuvka;
• 16 - ohybné očné linky;
• 17 - očné linky;
• 18 - potrubie pre spotrebiteľov.

Dobrá rada! Pri výbere čerpadla odporúčame, aby ste sa riadili nasledujúcimi kritériami: jeho účelom, výkonom a požadovanou výškou stúpania vody, typom sacieho potrubia, ak ide o povrchové čerpadlo - tvar a priemer vnútorného prierezu môže znížiť výkon čerpadla za akých podmienok bude prevádzka prebiehať vo vnútri alebo vonku vzduchu.

zistenie

Existuje veľa možností pripojenia čerpadiel k napájaniu vody zo studne. Bez skúseností bude vytvorenie týchto schém s vašimi vlastnými rukami, aj keď je to inštrukcia, veľmi náročné. Berieme do úvahy, že cena možných chýb je príliš vysoká.

Ponúknite všetku prácu profesionálov. To však nevylučuje potrebu poznať podrobne všetky nuansy procesov, ktoré sa odohrávajú, takže sa ubezpečte, že ste si pozreli video v tomto článku viac ako raz.
