D20 guľový ventil - ako sa pri výbere žeriava nepodarí

Počet kľúčových parametrov, ktoré je potrebné vziať do úvahy pri výbere ventilov, je priemer, táto veľkosť musí presne zodpovedať rozmerom potrubia, inak môžete zabudnúť na tesnosť spoja. Pri nepripravenej osobe môže byť nejaká nejasnosť spôsobená použitím takýchto označení ako "podmienený priemer" alebo veľkosť lúmenu, takže je potrebné spočiatku objasniť túto otázku.

Malý vzdelávací program

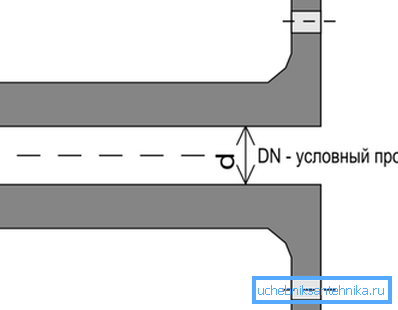

Každý z nich je oboznámený s konceptom priemeru, ale koncept menovitého priemeru (D alebo DN) sa používa pre potrubia, ako aj pre zastavovacie a regulačné ventily. Napríklad v klempírskych skladoch označenie guľového ventilu s veľkosťou 20 mm znamená množstvo voľného priestoru.

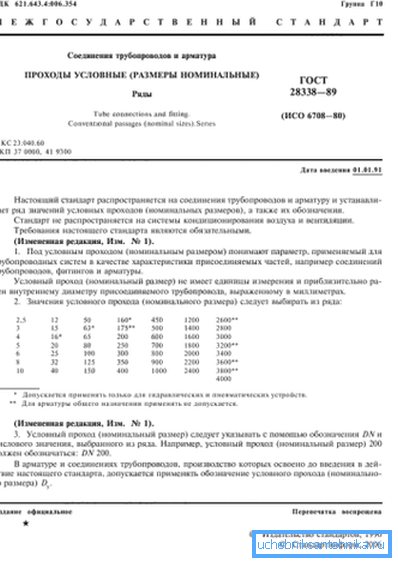

Týmto pojmom sa rozumie vnútorný priemer zaokrúhlený na najbližšiu štandardnú hodnotu. Úplný zoznam štandardných hodnôt DN nájdete v GOST 28338-89, minimálna hodnota je 2,5 mm a maximálne 4000 mm.

Hlavný zmätok vyplýva zo skutočnosti, že v 99% prípadov sa skutočný vnútorný priemer nerovná nominálnemu (podmienenému). Ak napríklad vezmeme štandardnú kovovú rúru s vonkajším rozmerom 159 mm, skutočná veľkosť medzery bude závisieť od hrúbky steny. Takže pri hrúbke kovu 6 mm sa bude rovnať 147 mm a s 8 mm stenou - 143 mm.

Ak sa však pozrieme na hodnoty uvedené v štandarde, ukáže sa, že pre oba tieto prípady je vhodný rovnaký menovitý priemer - DN150 (alebo DN150). Rovnaký princíp funguje aj s menšou veľkosťou, čo by sa malo brať do úvahy pri výbere ventilov. Napríklad guľový ventil DN 20 má nominálnu veľkosť 20 mm, čo znamená, že je vhodný len na inštaláciu na potrubí s príslušným priemerom.

Venujte pozornosť! Na prvý pohľad takáto notácia vyzerá smiešne, ale nie je. V skutočnosti je krok medzi štandardnými hodnotami prijatý tak, že priepustnosť každej ďalšej hodnoty lúmenu sa zvyšuje o približne 60-70%. To uľahčuje výber potrubia vo fáze výpočtu potrubí vody, plynu a tepla.

Zariadenie, výber a inštalácia guľového ventilu

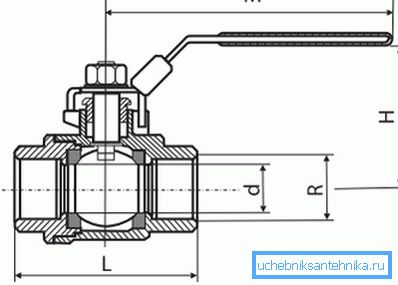

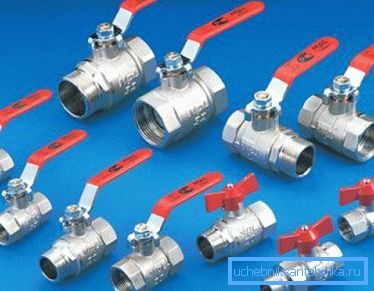

Pokiaľ ide o štruktúru takéhoto zariadenia, nezmení sa v závislosti od veľkosti. Pokiaľ niekedy namiesto gombíka je inštalovaný elektrický pohon na otočenie lopty, je nevyhnutné, keď sa veľký gombík nemôže jednoducho otočiť kvôli nedostatku voľného miesta.

Čo treba hľadať pri výbere

Ďalšou ťažkosťou pri výbere konkrétneho modelu guľového ventilu môže byť premena veľkosti palca na metrickú a výber vhodnej hodnoty DN (DN). Napríklad guľový ventil DN20 je vhodný na inštaláciu na potrubie VGP s vonkajším priemerom 26,8 mm, pričom veľkosť závitu je rovnaká? palcov.

Korešpondencia veľkosti závitov, DN a vonkajšej veľkosti rúrky je uvedená v tabuľke.

Súlad medzi podmieneným priechodom a vonkajším priemerom potrubia

Venujte pozornosť! Tabuľka zobrazuje údaje iba pre najbežnejšie veľkosti, ktoré sa používajú v súkromnej konštrukcii.

V tabuľke je znázornený významný rozdiel medzi rúrkami rôznych typov, dokonca aj v rámci rovnakej veľkosti ventilov. To je vysvetlené rozdielnou hrúbkou steny potrubí, ako aj skutočnosťou, že vnútorný priemer je uvedený v kovovej tyči, ale pre plastové výrobky - vonkajší priemer.

A aj keď cena jednoduchého guľového ventilu je malá (jednoduché modely polypropylénu stojí menej ako 200 rubľov), je ešte lepšie okamžite venovať pozornosť týmto jemnostiam.

Vlastnosti polypropylénových žeriavov

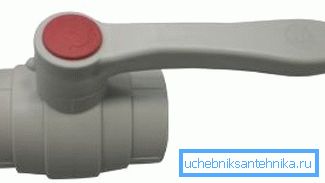

Relatívne nedávno sa na trhu objavili PP guľové ventily. V takýchto zariadeniach zostáva zostava zámkovej časti nezmenená - rovnaká kovová guľa s priechodnými otvormi, ale telo je vyrobené z polypropylénu. V tomto prípade pred číslom, ktoré označuje množstvo klírensu, za ktorým nasleduje skratka označujúca použitý typ materiálu.

Napríklad vstupný guľový ventil PPRC 20 znamená, že teleso je vyrobené z polypropylénu typu 3 (náhodný kopolymér) a menovitý priemer je 20 mm.

Venujte pozornosť! Pri inštalácii konvenčného modelu s kovovým krytom sa zvyčajne používajú odpojiteľné spojenia. V prípade analógu PP má zmysel používať spojenie spájkovaním.

Návod na inštaláciu sa nelíši od pripojenia konvenčných PP potrubí:

• Na spojenie sa používa špeciálna "spájkovacia lišta".. Ohrevný prvok takéhoto zariadenia je navrhnutý tak, že je možné namontovať rúrky rôznych priemerov. Kohútik a rúrka sú umiestnené na vykurovacom prvku a krátko sa ohrievajú;

• potom musíte rýchlo vybrať oba prvky z pájedla a vložiť koniec trubice do batérie. Ak sa polypropylén dostatočne zohreje, potom by mal byť jeho časť počas inštalácie jednoducho vytlačená, to je normálne.

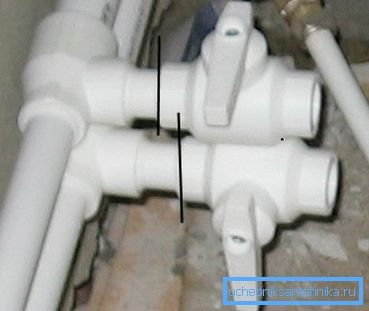

Vyššie uvedené spojenie je považované za najjednoduchšie, ale nie bez chýb. Hlavným faktorom môže byť výskyt významného lokálneho odporu. Ak napríklad guľový ventil PP 20 s potrubím, potom sa potrubie Du bude rovnať len 15 mm a v žeriave - 20 mm.

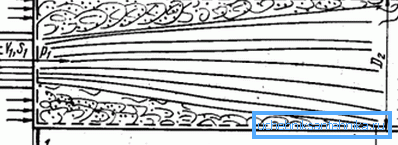

Preto, keď prietok prechádza cez spoj, vzhľadom na rozdiel v priemeroch bude vytvorená turbulencia na vstupe a na výstupe bude vytvorené zvýšené zaťaženie zvaru.

To sa dá vyhnúť dvomi spôsobmi:

• pomocou odpojiteľného spojenia, napríklad toho istého Američana;
• pomocou spojky PP, v tomto prípade môžete použiť zváranie. Pomocou spojky umožníte pripojenie potrubia a batérie ku koncu tak, aby nič neovplyvňovalo prietok. Žiadna z týchto metód nekomplikuje samotný proces, takže inštalácia môže byť vykonaná ručne.

sčítanie

Voľba guľového ventilu nie je taká ľahká úloha, ako sa to môže zdať na prvý pohľad. Musíte jasne porozumieť rozdielu medzi konceptmi ako nominálny a skutočný priemer, aby ste mohli konvertovať metrické rozmery na palec a naopak.

Navrhovaná informácia nezmení označenie ventilov a regulačných ventilov a zabezpečí správnu voľbu. Video v tomto článku je stručný prehľad rôznych typov guľových ventilov.
