Crane du-80 na rúrke 80 mm: verzie a ich porovnanie

Ktoré uzatváracie ventily možno použiť na 80 mm potrubí? Budeme oboznámiť čitateľa s návrhmi existujúcich žeriavov a pokúsiť sa porovnať ich funkčnosť. Okamžite budeme stanoviť, že rozsah našej pozornosti bude obmedzený na inštaláciu: napríklad bitúmenový trojcestný ventil s riadiacou jednotkou 80 vykurovania zostane nezvážený.

Oblasti použitia

Na začiatok sa dozvieme, kde je možné v komunikáciách potrubia bytového domu a uzatváracie ventily DU80 použiť.

• Vstup hlavného vykurovania. Uzavieracie ventily, ktoré odpojujú vývod do domu z diaľnice, sa môžu nachádzať nielen v tepelnej studni, ale aj v suteréne - za predpokladu, že trasa prechádza priamo cez ňu.

Poznámka: V tomto prípade zostávajú kohúty v oblasti zodpovednosti organizácie prepravujúcej teplo napriek ich umiestneniu v rámci obvodu domu. Zóna zodpovednosti prechádza prvá rúrková príruba vstupných ventilov výťahovej zostavy.

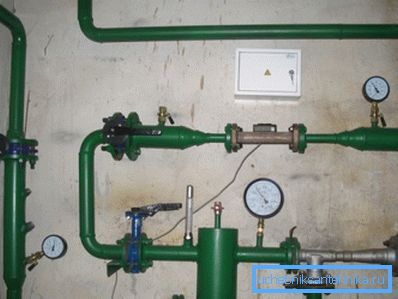

• Výťahový rozbočovač. V ňom je možné použiť 80 mm fitingy na vstupe, medzi výťahom a vykurovacím okruhom a v prípojkách na teplú vodu.
• Vodomer v systéme studenej vody.
• Napokon, pomocou odbočiek môžu byť oddelené určité časti vodovodného alebo vykurovacieho okruhu.

Možnosti vykonávania

Aké ventily sa používajú v inžinierskych komunikáciách budovy?

Poistné ventily

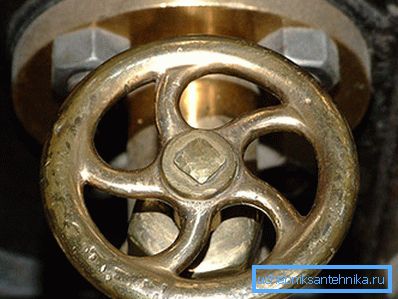

Najbežnejšou liatinovou klinovou bránou je vyťahovateľný kmeňový dizajn, ktorého koncovka má dvojicu liatinových tvárí s mosadznými zrkadlami. Dvojica odrazových zrkadiel vložených do drážok krytu. Dierka sa dodáva otáčaním ručného kolesa so závitovým puzdrom.

Hlavnou výhodou ventilu je relatívne nízka hydraulická odolnosť: tváre v otvorenej polohe sú úplne odstránené mimo toku.

nevýhody:

• Potreba pravidelného balenia žľazy. Vyrába sa aj v nečinnosti.
• Tvorba usadenín na zrkadlách av dôsledku toho potreba ich pravidelného brúsenia.
• Rýchle opotrebenie klinom.

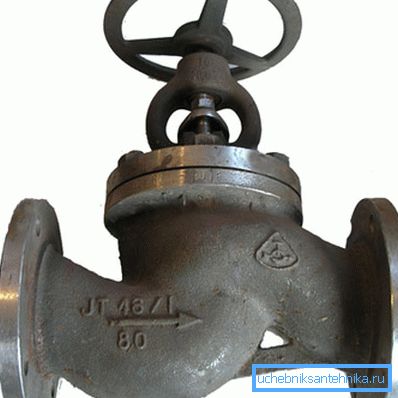

Skrutkovač

Rukoväť alebo motýľ je pripevnený priamo k pohyblivému tyči, ktorý je zaskrutkovaný do závitu v kryte telesa ventilu. Ventil vybavený tesnením je pohyblivo pripojený k vnútornej časti drieku, ktorý uzatvára otvor v sedle.

Jediná výhoda tohto dizajnu na pozadí predchádzajúceho je, že je oveľa jednoduchšie revidovať skrutkový ventil DN80 vlastnými rukami ako ventily rovnakej veľkosti. Nie je potrebné ani zváranie klinu, ani namáhavé brúsenie líca: stačí len naplniť žľab a vymeniť tesnenie.

Všetky ostatné dizajnové prvky vyzerajú celkom nudné.

• Hydraulický odpor je najväčší medzi všetkými typmi uzatváracích ventilov kvôli malej veľkosti otvoru na sedadle a zložitému tvaru karosérie.
• Inštalácia je možná len v jednej polohe vzhľadom na tok vody: musí zatlačiť ventil zo spodu. Protitlak zaručuje oddelenie ventilu a sprievodného vodného kladivka.
• Paronitické tesnenie s nevyhnutnou eróziou sedla vyžaduje veľké úsilie pri zatváraní a mäkšia guma má veľmi krátku životnosť.

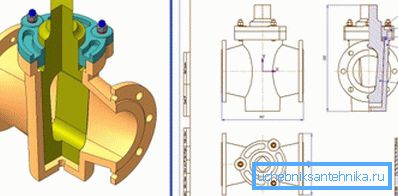

Zástrčný ventil

Uzemňovač s priechodným kanálom sa otáča v mosadznom alebo liatinovom kryte. Tesnosť na tyči pre veľké veľkosti žeriavu je spravidla vybavená všetkými rovnakými vypchávkami.

Je zaujímavé, že napriek jednoduchosti dizajnu je cena korkového ventilu 1,5 - 2 krát vyššia ako cena ventilu rovnakej štandardnej veľkosti.

Výhodou konštrukcie je pomerne vysoká pružnosť a jednoduchá údržba, ktorá sa obmedzuje len na periodické balenie žľazy. Hlavnou nevýhodou je veľmi veľké úsilie, ktoré je potrebné na otočenie korku.

Guľový ventil

Kulový ventil DU80 trochu pripomína korkové zariadenie: V tomto prípade je voda zablokovaná otáčaním uzávierky o 90 stupňov.

Rozdiely sú však viac ako podobnosti:

• Korek má tvar gule s priechodným kanálom s priemerom rovným pripojeným potrubím.
• Utesnite guličku dvojicou prstencovitých sedadiel vyrobených z teflónu alebo teflónu, polyméry s nízkym koeficientom trenia. Preto veľmi mierne úsilie otáčania skrutky.
• Namiesto upchávky je guľový ventil s priemerom 80 mm vybavený tesniacim krúžkom z fluoroplastu alebo teflónu s nastavovacou maticou. Umožňuje tlačiť tesniacu hmotu, čím kompenzuje jej opotrebovanie.

Mimochodom: je potrebné utiahnuť tesnenie kmeňa spravidla po 1000 alebo viac cykloch uzávierky.

Teleso ventilu môže byť vyrobené z mosadze a ocele, môže byť sklápateľné alebo celo zvárané, môže byť dodávané s prírubou, potrubím na zváranie alebo spojenie rúrkových závitov. Skrutka je vyrobená z pochrómovanej alebo poniklovanej mosadze, menej často z nehrdzavejúcej ocele.

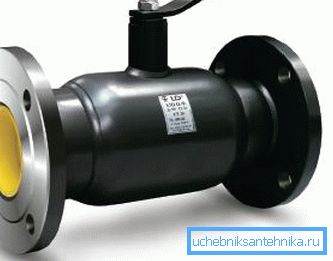

Ako príklad uvádzame hlavné charakteristiky jedného z domácich výrobkov tohto typu. Modelom pre nás bude guľový ventil KSHTF DU80 RU25.

ohodnotenie

Autor sa riskuje, že sa zdá byť zaujatý, ale stále si dovoľuje priniesť mimoriadne lichotivú charakteristiku tohto typu ventilov. Rozhodnite sa pre seba:

• Hydraulický odpor, ktorý vytvára guľový ventil DN 80 - 80 mm, je vynikajúci. Presne toto: sediment a hrdza v priamej časti rúry vytvárajú väčšiu odolnosť voči prúdeniu vody ako plný otvor v nerezovom guľovom ventile.
• Servisný žeriav sa prakticky nevyžaduje. O opravách a auditoch môžete zabudnúť.
• Inštalácia - v akejkoľvek polohe as akýmkoľvek smerom toku vody.

Zdá sa, že návod na výber prvkov ventilov a tvaroviek je dosť zrejmé. Všetky konkurenčné riešenia na pozadí guľového ventilu vyzerajú ako outsider.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi pri výbere optimálneho riešenia pre svoje vlastné účely. Ako zvyčajne je možné študovať ďalšie materiály prostredníctvom videa v tomto článku. Veľa šťastia!
