Crane 11s67p: zariadenie, odrody, problémy a ich odstránenie

V tomto článku budeme skúmať produkt domáceho priemyslu, ktorý sa skrýva pod nepružným titulom 11s67p. Budeme skúmať zariadenie a hlavné technické vlastnosti guľového ventilu 11s67p. Okrem toho sa musíme oboznámiť s variantmi jeho realizácie a typickými problémami ventilu, ktoré je možné riešiť samostatne.

popis

zariadenie

Pred nami je typický guľový ventil s guľovým tesnením s PTFE sedadlami. Tesniace krúžky z fluoroplastov a drievka ventilu; to je utiahnuté maticou, čo vám umožní nastaviť stupeň zhutnenia. Sedlá sú stlačené na loptu pomocou pár nerezových pružinových pružín.

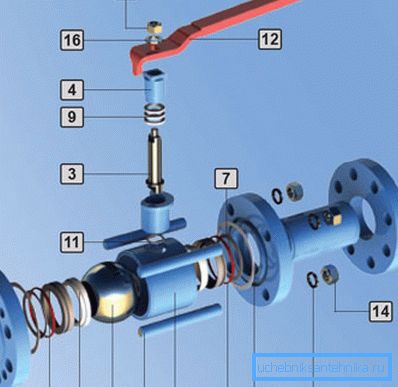

Nasledujúce prvky sú očíslované v diagrame:

1. Bývanie.
2. Loptička.
3. Sklad.
4. Push sleeve.
5. PTFE sedačka.
6. Clip PTFE sedadlo.
7. Kotúčová pružina.
8. Tesniace tesnenie.
9. Tesniaci krúžok tyče.
10. O-krúžok.
11. Tesnenie pod plášťom tyče.
12. Zvládnuť.
13. Spojovací čap.
14. Oko.
15. Jarná podložka.
16. Plochá podložka.

Nuance: V závislosti od konštrukcie ventilu môže mať kryt rôzne geometrické tvary a stáva sa neoddeliteľným. O niečo neskôr sa zoznámime s niekoľkými verziami 11s67p.

charakteristiky

Popis žeriavu 11s67 nájdete na mnohých webových stránkach výrobcov a predajcov. Uvádzame jeho hlavné charakteristiky.

Užitočné: pracovný tlak je zvyčajne uvedený na štítku. Nápis na kryte RU16 znamená, že ventil je navrhnutý pre pracovný tlak 16 atmosfér. Označenie tiež zahŕňa veľkosť pripojeného potrubia: napríklad DN50 RU16 je ventil o veľkosti 50 mm, pracujúci v prostredí s tlakom do 16 kgf / cm2.

Potenciálnym kupujúcim bude možno užitočné množstvo dodatočných informácií.

• Ventil nie je určený pre potrubia prepravujúce toxické látky.
• Tesnosť uzáveru patrí do triedy A podľa klasifikácie GOST 9544.
• Prírubový guľový ventil 11s67p sa vyrába podľa GOST 28343, GOST 21345 a TU U 04671406-003-1999.
• Ventily so spojkou (závitmi) sa vyrábajú do veľkosti DN50.
• Maximálna veľkosť ventilu, ktorý ponúkajú domáce online obchody - DU500.
• Všetky výrobky väčšie ako DU250 sú vybavené prevodovkou, ktorá umožňuje otáčanie tyče bez nadmerného namáhania.

• Minimálna veľkoobchodná cena produktu (DU10, spojka) je okolo 800 rubľov. Maximálne (DU500 pre prírubové spojenie s prevodovkou) presahuje pol milióna.

Možnosti vykonávania

Uvádzame popis niekoľkých druhov 11s67p ponúkaných domácim podnikom maršálom.

prírubou

To je uvedené v diagrame na začiatku článku. Charakteristické znaky - rozdelené puzdro spojené stĺpikmi a tesnenie medzi prvkami puzdra, vyrobené z paronitových tesnení.

Hlavnou výhodou prírubového spojenia je rýchla inštalácia a demontáž, ktoré je možné vykonávať v podmienkach nedostatku miesta.

Užitočné: guľový prírubový ventil má rovnakú inštalačnú dĺžku ako ventil príslušnej veľkosti. Táto funkcia vám umožňuje nahradiť chybný uzáver s ventilom bez použitia zvárania potrubia.

spájanie

Závitové (spojovacie) pripojenie, ako už bolo spomenuté, je typické pre výrobky malého rozmeru - do DN 50 vrátane. Ventily sú označené ako 11s67p1TSR. Písmená na konci sú skratky zo všetkých zvarov a závitov.

Kapitán Evidence naznačuje, že celá zváraná trup nie je rozobraný. Chybná funkcia ventilu (iná ako netesnosť tesnenia kmeňa) znamená, že musí byť vymenená.

Spojenie spojky pre spotrebiteľa znamená ešte pár nepríjemných momentov.

1. Pre reverzibilnú inštaláciu s možnosťou demontáže musí byť ventil vybavený portálom, čo zabraňuje inštalácii na krátke priame časti potrubí.
2. V studenej vode sú oceľové rúrkové závity niekoľko rokov prevádzky pevne spojené.. Pri demontáži vlákien ich treba zahriať na červené teplo. Je ľahké odhadnúť, že keď sa malé teleso zahreje na 600-800 ° C, všetky tesnenia z polyméru sa posielajú do lepšieho sveta.

zvar

Ventil je zváraný na úseku potrubia. Dlhé trysky na zváranie neumožňujú, aby tesnenie spálilo v procese zvárania. Demontáž sa vykonáva pomocou zvárania plynom alebo bežného brúska; teleso ventilu môže byť buď sklopné alebo celo zvárané.

oblátka

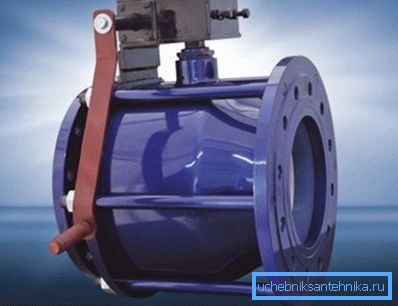

Tieto výrobky sa líšia od konvenčných prírubových kratších častí a sú určené na inštaláciu stavieb vo výstavbe v nových plynovodoch. Sú označené ako 11s67PSUF a sú vykonávané iba pomocou sklápacích puzdier, ktoré umožňujú vymeniť tesnenia a dokonca aj uzamykateľnú guľu.

poruchy

Zoznam porúch, ktoré je možné ručne nastaviť v poli, je malý.

Z dôvodu spravodlivosti si všimneme, že guľové ventily zlyhávajú veľmi zriedkavo.

• V prípade úniku cez tyč sa pokyny výrobcu zmenšia na utiahnutie objímky alebo na výmenu tesniaceho krúžku. Výmena ventilu nie je potrebné rozoberať - stačí ho zatvoriť a vytiahnuť objímku s odstránenou rukoväťou.
• Ak ventil prechádza cez vodu, je často dostatočné na utiahnutie skrutiek, ktoré spájajú telo. Ak utiahnutie nepomôže, je teleso otvorené, aby bolo možné vymeniť tesniace krúžky.

záver

Dúfame, že náš krátky kontakt s relatívne nezvyčajným prvkom ventilov a tvaroviek pomôže čitateľovi vybrať optimálne riešenie pre jeho účely. Video v tomto článku, ako obvykle, ponúkne ďalšie informácie. Veľa šťastia!
