Crane 11s41p: zariadenie, vlastnosti, výhody

Čo je guľový ventil 11s41p? Ako to funguje? Aké sú jej hlavné špecifikácie? Ako dobrý je tento ventil na pozadí alternatívnych riešení? Pokúsme sa nájsť odpovede.

Dva v jednom

Za zmienku stojí za to, že za prakticky identických názvov sa robia dva produkty, ktoré sa výrazne líšia od seba.

1. Uvedenie názvu tohto článku 11s41p - oceľový prírubový ventil.
2. Guľový kohút 11b41p - mosadzný ventil s montážou na rúrkové závity.

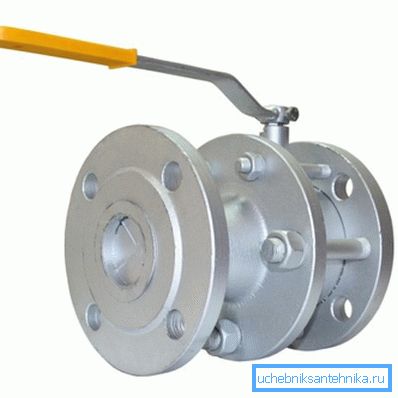

Oceľová príruba

Výrobok s prírubami a oceľovým plášťom je určený pre potrubia veľkých priemerov (DN 50 a vyššie). Prírubové pripojenie umožňuje inštaláciu a demontáž výrobku v najkratšom možnom čase.

Navyše: inštalácia na prírubách je možná na priamom úseku potrubia, ktorého dĺžka je o niečo dlhšia ako ventilový prvok. Pre porovnanie, potrubná spojka s možnosťou demontáže vyžaduje inštaláciu posilňovača, ktorý zvyšuje minimálnu veľkosť inštalácie viac ako dvakrát.

Dávame technické charakteristiky guľového ventilu 11s41p v oceľovej skrini s prírubami odobratým z miesta jedného z výrobcov.

Na prírubovej oceli 11s41p užitočné vedieť niekoľko vecí.

• Výrobky veľkých rozmerov (spravidla DN150 a vyššie) sú vybavené prevodovkou, čím sa znižuje zatváracie a otváracia námaha.

• Inštalačná dĺžka výrobku sa rovná montážnej dĺžke oceľového ventilu 30s41nzh, ktorá umožňuje bezproblémovú výmenu potrubia.
• Výrobca odhaduje životnosť ventilu po 10 rokoch alebo 2500 zatváracích cyklov - otvorenie.
• Veľkoobchodná cena produktu s redukčným prvkom o veľkosti 300 mm dosahuje takmer 100 000 rubľov, hmotnosť - 288 kilogramov.
• Teleso ventilu - sklopné. Jej polovice sú stlačené orechy a pestovateľmi.

Mosadzné spojky

Guľový kohút 11b41p sa nám zdá byť oveľa známejší: je typickým predstaviteľom rodiny moderných guľových mosadzných ventilov, ktoré sa masívne využívajú pri opravách a inštalácii zariadení.

Ako v prípade predchádzajúceho opisu, stojí za to urobiť niekoľko poznámok.

• V obchodoch sa môžete stretnúť vo veľkých množstvách spojky 11b41p vo veľkosti do DN50 vrátane. Veľké rozmery sa používajú extrémne zriedkavo kvôli ťažkostiam pri inštalácii hermetických závitových spojov značných priemerov.
• Žlté označenie rukoväte označuje, že ventil je určený pre plyn. Červená - na ohrev, horúcu a studenú vodu.
• Pre plyn je pracovná teplota obmedzená na hodnotu +50 ° C. Pokyny výrobcu nie sú také spojené so skutočným nebezpečenstvom úniku plynu pri vyšších teplotách, rovnako ako s pravdepodobnosťou explózie zmesi plynu a vzduchu pri jeho zahrievaní.

zariadenie

Napriek rozdielom vo vzhľade a použitých materiáloch vo výrobe sa v obidvoch verziách ventilu vyrábajú rovnaké schémy. Uzáver sa vykonáva otáčaním rukoväte, prenesenou tyčou na guľu s priechodným otvorom. Tesnosť zabezpečujú fluoroplastové prstencové sedlá - polymér s nízkym koeficientom trenia.

výhody

Ako sa priaznivo porovnávajú guľové ventily so svojimi hlavnými konkurentmi - závitovými a zátkovými ventilmi?

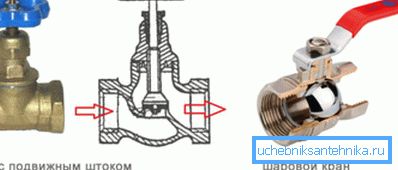

• Na rozdiel od skrutkových ventilov má loptička oveľa nižší hydraulický odpor.

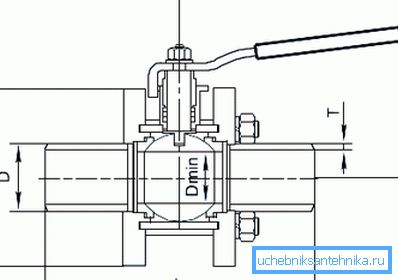

Užitočné: slovo úplné vŕtanie v popise ventilu znamená, že jeho najmenší vnútorný priemer sa rovná vnútornému priemeru pripojeného potrubia.

• Guľové ventily vyžadujú len malú údržbu. Pre porovnanie: obe skrutkové a korokové žeriavy vyžadujú pravidelné balenie žľazy; skrutka navyše vyžaduje výmenu opotrebovaných tesnení.
• Korkový ventil vyžaduje značné úsilie na premiestnenie korku: pri jeho otáčaní sa kovový korok dotýka kovu plášťa. V prípade guľového ventilu v úlohe sedla, ako už bolo uvedené, pôsobí plast s nízkym koeficientom trenia.
• Šrúbkový ventil musí byť inštalovaný striktne pozdĺž šípky na tele. Counterflow môže úplne odtrhnúť ventil. Nielen to: oddelenie ventilu bude sprevádzané hydraulickým šokom, ktorý je celkom schopný rozbiť závitové a montážne potrubné spojenia inžinierskeho systému.

Kulový ventil (rovnako ako korkový ventil) ventilu môže byť počas montáže umiestnený v akejkoľvek polohe s vlastnými rukami.

• Nakoniec kryt skrutkového ventilu zhromažďuje všetky znečistenie, ktoré prechádzajú cez HVS, HWS a vykurovacie systémy. Pod ventilovým ventilom, ktorý je v prevádzke aspoň desať rokov, môžete vždy nájsť nánosy bahna, piesku a stupnice. Postupne znižujú priepustnosť potrubia na nulu.

Guľový ventil jednoducho nemá vrecká, ktoré by mohli hromadiť trosku.

záver

Dúfame, že čitateľ nenájde rozveselné pochvaly k riešeniu, ktoré diskutujeme s reklamou: autor iba zdieľa svoje skúsenosti s komunikáciou s rôznymi typmi ventilov. Ďalšie informácie o tom, ako môže byť použitý žeriav 11s41p, ponúknu video v tomto článku. Veľa šťastia!
