Crane 11b38bk a jeho vzdialených príbuzných

V tomto článku sa musíme zoznámiť s niekoľkými domácimi žeriavmi. Značne sa líšia v materiáli a dizajne. Kombinovali sme ich v jednom materiáli na jednom základe - v úzkom alfanumerickom označení.

terminológie

Spočiatku sa budeme oboznámiť so základnými pojmami týkajúcimi sa konštrukčného vyhotovenia brán.

• skrutka sa nazýva vodovod, ktorý blokuje vodu otáčaním skrutky s pohyblivým ventilom na konci. Ventil je zatlačený na sedlo a uzatvorený otvor.
• korok ventil blokuje potrubie otáčaním kužeľového jadra priechodným otvorom. Pre tento typ ventilov je potrebná pomerne veľká sila na zmenu polohy zástrčky.

Venujte pozornosť! Väčšie žeriavy sú často vybavené mazacím systémom, ktorý znižuje trenie medzi zátkou a skriňou.

• BALL Žeriav sa odlišuje od korku v tvare skrutky (guľa namiesto zrezaného kužeľa) a prítomnosti tesniacich sedadiel vyrobených z materiálu s nízkym koeficientom trenia - fluoroplastom alebo teflónom.
• Tri spôsoby nazývaná batéria, ktorá má tri výstupy pre pracovné prostredie. V závislosti od polohy uzáveru môžu vytvárať rôzne konfigurácie, ktoré presmerujú toky správnym smerom.

Dovoľte mi predstaviť

Brána 11b38bk

Pred nami je korkový trojcestný ventil určený na inštaláciu manometra. Cena - 130 - 200 rubľov, v závislosti od verzie. Telový a korkový materiál - mosadz.

Všetky typy žeriavov 11b38bk - napätie. To znamená, že ventil je utesnený iba upnutím zástrčky na telo maticou na prechádzajúcej stopke; utierka chýba ako trieda.

Na predaj nájdete niekoľko verzií žeriavov:

1. S priľnavosťou a bez neho.
2. S závity DU15 a M20x1,5.

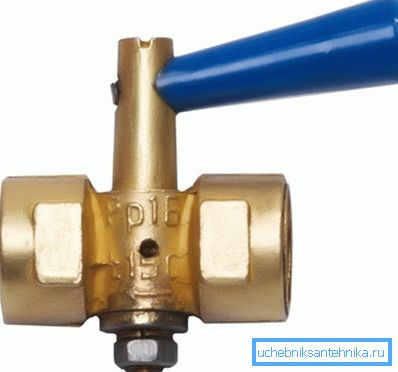

3. S odtokovým otvorom na uvoľnenie tlaku a prírubou na pripojenie manometra.

Brána 11ch38p

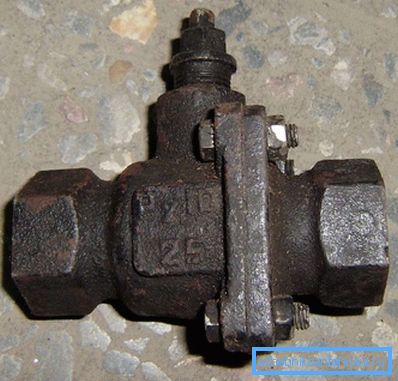

Crane 11ch38p - skôr exotický hybridný guľový ventil s liatinovým krytom.

Prezentujeme vlastnosti tohto typu výrobkov.

O žeriave je zvedavý niekoľko vecí.

• Výrobcovia ich ponúkajú iba na spojenie, s vnútornými potrubnými závity na oboch stranách.
• Tesnosť ventilu v súlade s normou GOST 9544 - 2005 zodpovedá triede C. Z praktického hľadiska to znamená, že v uzavretom stave ventil môže mierne ľahko otráviť. V prípade guľových ventilov to nie je typické.
• Tyč je vyrobená pod rukoväťou, ale nie je súčasťou zostavy.

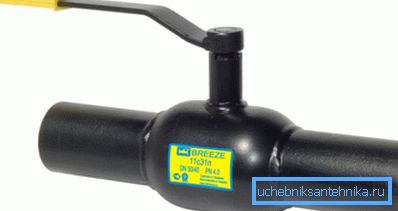

Brána 11s31p

Crane 11s31p sa tiež odvoláva na guľôčku, ale je veľmi odlišný od jej relatívneho 11ch38p.

Upozornenie: na kompenzáciu opotrebenia ventilových sedadiel sú pod ne umiestnené kotúčové pružiny z nehrdzavejúcej ocele.

Brána 11s321bk

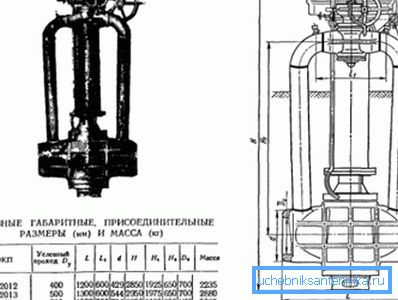

Crane 11s321bk - pomerne exotický korkový ventil určený na prácu v plynovodoch pri teplote okolia až do +70 stupňov.

Rozmery žeriavu - DU400, DU500 a DU700; hmotnosť - od dvoch do piatich ton. Pretože s takýmito rozmermi je samozrejme nemožné otočiť záves žeriava vlastnými rukami, dizajn je doplnený šnekovou prevodovkou a mazacím systémom pre zástrčku. Pripojenie potrubia - zvárané.

Zvedavé vlastnosti produktu:

• Žeriav je upevnený striktne vertikálne. Táto inštrukcia súvisí s potrebou pravidelnej údržby prevodovky.
• Jeho telo je vybavené obtokom, ktorý vyrovnáva tlak na oboch stranách trubice. Pobočka je vybavená vlastným žeriavom.
• Telo žeriavu je vyrobené z uhlíkovej ocele, korok je vyrobený z liatiny.

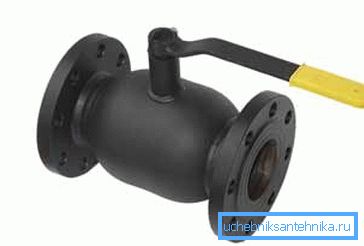

Brána 11s32p

11s32p žeriav je takmer úplne totožný s 11s31p, ktorý sme už skontrolovali:

• Ventil je konštruovaný ako guľový ventil s ventilom z nehrdzavejúcej ocele a fluoroplastickým tesnením.
• Veľkosť - od 15 do 300 milimetrov.
• Pracovný tlak - 25 alebo 40 atmosfér.
• Telo je zváraná oceľ.
• MTBF je najmenej 7000 cyklov.

Hlavný rozdiel je iba v spôsobe spojenia potrubia: v tomto prípade sú k tomu prírubové prípojky. Zabezpečujú na jednej strane rýchlu demontáž s možnosťou výmeny ventilu (a bez povinného úplného odvodnenia potrubia); na druhej strane potreba predbežne prispôsobiť potrubie žeriavu.

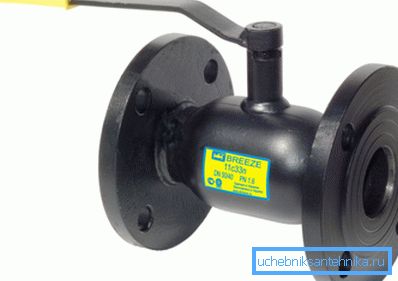

Brána 11s33p

Guľový ventil 11s33p - takmer úplný duplikát predchádzajúceho produktu.

Je to skoro preto, že:

1. Jeho montážna veľkosť je nastavená tak, aby zodpovedala rozmerom oceľovej západky 30s41nzh. Táto funkcia vám umožňuje inštalovať namiesto ventilu bez stlačenia prírubových rúr.
2. Pracovný tlak je o niečo nižší ako pracovný tlak dvojnásobku - len 16 kgf / cm2.

záver

Samozrejme, v rámci tohto článku sme uvažovali len o malej časti uzatváracích ventilov vyrábaných domácim priemyslom. Ako zvyčajne možno nájsť ďalšie materiály pri prezeraní videa v tomto článku. Veľa šťastia!
