Crane 11b18bk: zariadenie, aplikácia, problémy

V tomto materiáli musíme študovať trojcestný spojkový ventil pre manometer 11B18BК. Zistíme, ako je tento prvok uzatváracieho ventilu usporiadaný, z čoho je vyrobený a na aký účel sa používa. Okrem toho budeme skúmať typické problémy ventilu.

zariadenie

Naším hrdinom je korkový napínací ventil. Spínanie režimov sa vykonáva otočnou kužeľovou zátkou s priechodným zdvihom. Žľab alebo tesnenie úplne chýba; tesnenie zabezpečuje iba brúsenie pracovných plôch korku a telesa ventilu.

Upozornenie: koniec zástrčky prechádza skriňou a je závitovaný. Matica s priskrutkovanou podložkou vám umožňuje nastaviť stupeň uchytenia zástrčky na telo; zvýšené upínanie sa používa na odstránenie netesností.

Brána 11B18BK sa vydáva v niekoľkých možnostiach vykonania.

Dve vlákna

V najjednoduchšej verzii je to bežný priamy spojovací ventil s dvoma vnútornými závitmi.

Existujú iba tri možnosti pre veľkosť potrubných nití:

1. 1/2 palcový (DU15) potrubný závit z oboch strán.
2. Metrický závit M20x1,5 na oboch stranách.
3. Kombinácia potrubia a metrických vlákien.

Dve nite, rukoväť

Rozdiel tohto výkonu od predchádzajúceho je len v tom, že kork je dodávaný s pohodlnou rukoväťou. Bez nej sa ventil musí otvárať s húkačkou alebo (častejšie) s plynovým kľúčom, čo často vedie k poškodeniu tvárí na tyči.

Dve vlákna, príruba

Vo verzii s rúrkovou prírubou sa pred nami objaví plnohodnotný trojcestný žeriav, ktorý umožňuje realizovať tieto konfigurácie:

• Prívod závitov je uzavretý.
• Vstup je pripojený k druhému vláknu.
• Vstup je pripojený k prírube.
• Prívod je pripojený na závit a prírubu.

Zvedavý: tento výkon sa nachádza pod jeho vlastným menom - 11B38BK.

Dve nite, príruba, gombík

Konfigurácia hovorí sama: výrobok s párom závitov a prírubou je vybavený rukoväťou.

charakteristiky

Tu sú hlavné charakteristiky ventilu:

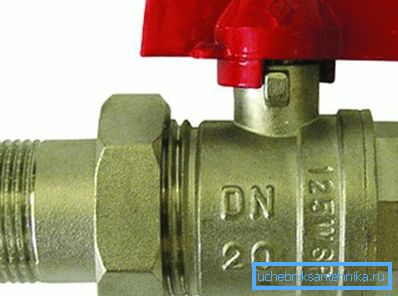

Užitočné: Veľkosť a pracovný tlak sú zvyčajne prítomné pri označovaní ventilov. Napríklad nápis DU15 RU16 znamená, že máme výrobok s podmieneným priechodom (približne zodpovedajúcim vnútornému priemeru pripevnenej rúry) 15 mm a pracovnému tlaku 16 atmosfér.

prihláška

Najrozumnejšie použitie spojovacieho ventilu bez príruby je ako pomocník na vykurovacej stúpačke alebo regulačnom ventile v trase, vodomere alebo výťahovej zostave. Inštalácia ako uzatváracieho ventilu, ktoré prekrýva stúpačky alebo vložky, je tiež vykonávaná; táto prax je však chybná. Dôvody, ktoré vysvetlíme neskôr.

Trojstupňová verzia ventilu s prírubou sa používa na jediný účel - pod manometrom DU15 alebo M20. Príruba sa používa na pripojenie referenčného manometra: každé zariadenie vyžaduje periodickú kalibráciu.

problémy

Prúdia priamo z ventilového zariadenia.

• Zmena polohy koreňa vyžaduje veľa úsilia. Áno, mosadz je kov s relatívne nízkym koeficientom trenia, ktorý nie je náchylný na lepenie alebo oxidáciu; okrem ventilov dodávajú výrobcovia s mazaním. Verte však, že skúsenosť autora, snaha zatvoriť alebo otvoriť ventil, ktorý sa dlho nepoužíva, často končí v zlomenej stonke. Napínacie ventily proti plniacej skrini sa vyznačujú maximálnou silou upnutia zástrčky na telo a tým aj maximálna odolnosť voči jej otáčaniu. Silné uvoľnenie upínacej matice vedie k netesnostiam a častokrát vriaca voda prúdi pod korkom.

• Škrabanie na tele alebo korku, kus trosk medzi nimi alebo zrno piesku spôsobuje, že ventil začne otravovať. Pracovný prostriedok prechádza sám do potrubia v uzavretom stave alebo, čo sa stáva oveľa častejšie, dáva prúd medzi zástrčkou a skriňou. Keď sa pokúsite utiahnuť maticu na chvost korku, dostatočne pevný odpad je zatlačený do pomerne mäkkej mosadze, čo spôsobuje poškodenie zemných povrchov a zvyšuje odolnosť voči otvoreniu. Často sa pokúša úplne utiahnuť matku úplne odtrhnutou stopkou.

Práve tento posledný problém je dôvod, prečo autor dôrazne odporúča použitie ventilu pre napínací korok len ako poistný ventil.

Pokyny na čistenie ventilu z trosky alebo piesku sú jednoduché a zrejmé: jednoducho odskrutkujte maticu na stopke a vytiahnite zástrčku. Jeden problém: na to musíte najskôr úplne vynulovať potrubie na oboch stranách žeriavu. V prípade, že sa vypne vykurovacia stúpačka, budete musieť vynulovať stúpačku aj plnenie (to je v skutočnosti celý okruh).

závery:

• Ventil 11B18BK perfektne vykonáva svoje funkcie ako ovládanie. Jeho verzia bez príruby môže byť použitá ako odpadový kohútik.
• Pri inštalácii ventilov s ventilmi sami, je lepšie nevyhľadávať žiadne ďalšie dobrodružstvo a používať osvedčené guľové kohúty.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi vyhnúť sa chybám pri výbere vybavenia pre svoje vlastné projekty. Video v tomto článku, ako obvykle, ponúkne ďalšie tematické informácie. Veľa šťastia!
