Čo je to obojsmerný žeriav, kde a ako sa používa vo výrobe

Pri vykurovacích a chladiacich systémoch sa často používa dvojcestný ventil, ktorý je schopný zabezpečiť rýchle a presné nastavenie dodaných alebo odoberaných množstiev vody. Prístroj je tiež jedným z dôležitých prvkov ventilačného okruhu. Dnes sa široko snaží používať dvojcestný ventil na vodu s elektrickým pohonom, ktorý je riadený rôznymi senzormi. Vyznačujú sa jednoduchou inštaláciou, spoľahlivou prevádzkou a jednoduchou údržbou.

Okrem toho ich úlohou je zabezpečiť špecifikované parametre väzbovej jednotky a iných systémov, kde sú inštalované. Nižšie sa budeme zaoberať týmto uzamykacím zariadením podrobnejšie.

Vlastnosti zariadenia

Hlavný rozdiel medzi zariadením a inými ventilmi spočíva v tom, že je určený na prechod vody len v jednom smere. V prípade opačnej inštalácie môže fungovať nesprávne alebo jednoducho zlyhá.

Tip: Odporúčame inštalovať filter pred ventil, ktorý môže zachytávať pevné častice, aby nepoškodili ventil.

rozdiely

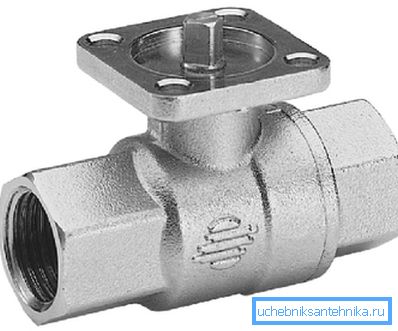

Vo všeobecnosti má konštruktívne podobnosti so štandardnými ventilmi a niekoľkými rozdielmi. Blokovací prvok zariadenia môže byť napríklad guľa alebo tyčinka so špeciálnym dizajnom.

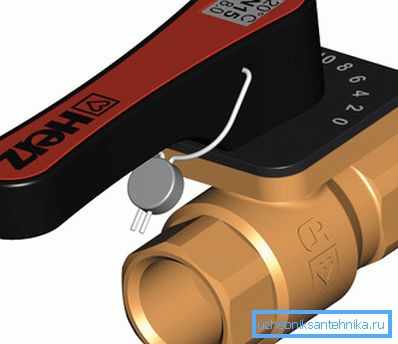

V takomto prípade sa nastavenia vykonajú vlastnými rukami otočením gule s otvorom 90? okolo osi alebo pohybom tyče vo vertikálnom smere pomocou páky na hornej strane telesa zariadenia. Takéto práce môžu nastať aj v dôsledku elektrických alebo pneumatických pohonov pripojených k snímačom teploty a tlaku.

dizajn

V závislosti od charakteristík a účelu obojsmerného ventilu môžu byť vyrobené z rôznych materiálov. Najčastejšie sa to stane:

Žeriav môže byť vyrobený aj v jednom a dvojitom sedadle. V druhom prípade príkaz umožňuje, vzhľadom na konštrukčné charakteristiky, nastaviť až do vypnutia prúdu, v ktorom dochádza k veľkému poklesu tlaku, ktorý bráni fungovaniu jednokomorových ventilov.

Tip: Môžete si vybrať dvojcestný ventil ako samostatnú konštrukciu, ku ktorej je potrebné pripojiť samostatný pohon alebo na ňom bude už namontovaný, najčastejšie elektrický.

Prístroj môže byť vybavený rôznymi typmi prevádzky s elektrickými pohonmi, vrátane:

• elektromotory s nízkym výkonom;

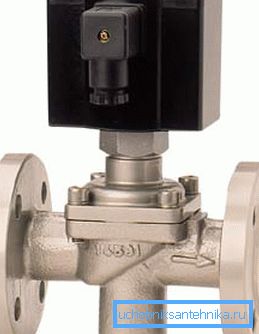

• vťahovacie solenoidy.

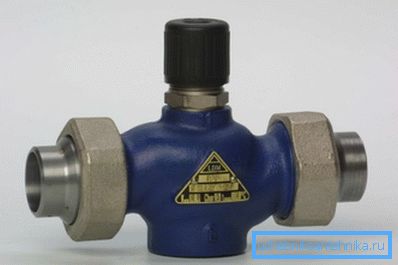

Dvojcestný regulačný ventil môže byť hlavným ovládacím prvkom chladiča alebo ohrievača vzduchu, ktorý mení tok chladiacej kvapaliny na výmenník tepla. Táto metóda úpravy je najjednoduchšia, ale nie je bez nedostatkov, takže je lepšie ju používať v najjednoduchších prípadoch.

Dôležité poznatky

Produkujte zariadenie mnohými firmami a spoločnosťami na celom svete. Každý sa pokúša urobiť svoje vlastné úpravy týkajúce sa modernizácie a jednoduchosti používania žeriavu vo výrobe av životných podmienkach.

Nižšie sa dozviete, čo musíte pamätať a vedieť pri výbere zariadenia:

1. Je určený na nastavenie prietoku oleja, pary, studenej a teplej vody v parných a teplovodných systémoch.
2. Sú ovládané elektrickým pohonom, pneumatickými pohonmi, termostatmi a tlakovými diferenciálnymi regulátormi.

Tip: ak používate ventil bez pohonu, môže spôsobiť presakovanie cez stonku.

1. Žeriav sa reguluje, preto by sa pred ním mal namontovať sieťový filter, aby sa predišlo mechanickému poškodeniu. Cena druhého z nich je malá, ale robí obrovskú prácu. Tým zostane zariadenie dlho bez poškodenia.
2. Ventil môže byť jednoduchý alebo dvojitý. Vďaka oddeleniu prietoku umožňuje posledná konštrukcia prístroja jeho zatváranie silnou tlakovou stratou, ktorú nemožno dosiahnuť jednostranným ventilom. Nevýhodou je väčší únik s úplne zatvoreným ventilom.

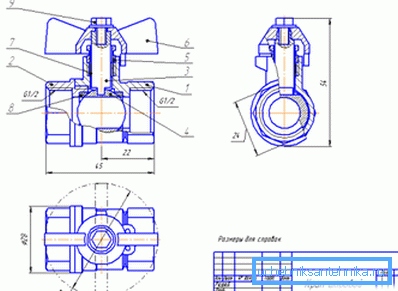

1. Materiál tela žeriavu mu dáva určité vlastnosti. Zvyčajne používa oceľ, liatinu a mosadz (najčastejšie sa nachádza v predaji). Maximálny tlak, pre ktorý je ventil navrhnutý:

• mosadz - do 16 atm;
• liatina - do 25 atm;
• oceľ - do 40 atm.

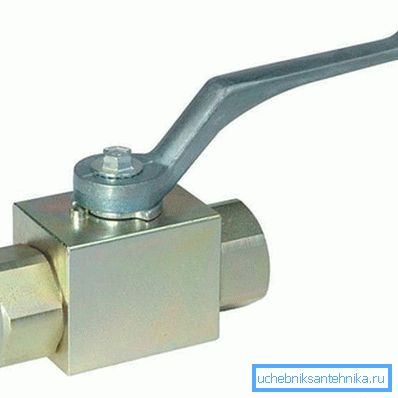

Dvojcestný ventil vyrobený z ocele možno použiť pri najvyššej teplote a tlaku. Mosadz je najmenej odolný voči týmto parametrom.

Tip: Ak teplota pracovného prostredia je vyššia ako 150 ° C alebo tlak pary je väčší ako 4 atm, je potrebné inštalovať chladiace prvky. Pomôžu zachovať žeriav a zariadenia samotné a budú tiež ďalším faktorom bezpečnosti a zachovania života a zdravia ľudí.

záver

Ak potrebujete regulovať tok vody v systéme vykurovania alebo chladenia, vám pomôže dvojcestný ventil. Je vyrobený z rôznych materiálov, vrátane ocele a mosadze, zatiaľ čo v prvom prípade je najviac odolný voči tlaku a teplote, v druhej - najmenej odolnej. (Pozri tiež článok Filter pre vykurovacie systémy: funkcie.)

Inštalácia zariadenia je možná len pomocou sieťového filtra, ktorý zachytáva nečistoty nahromadené vo vodovodnom, vykurovacom alebo ventilačnom systéme. Videá v tomto článku poskytnú príležitosť nájsť ďalšie informácie o vyššie uvedenej téme.
