Čo je dobre protokolovanie

Slovo logovanie pochádza z francúzskeho carottage, ktorý zase pochádza z carotte - mrkvy, ktorá je veľmi podobná záznamovej sondě. Toto slovo sa používa na všeobecný názov geofyzikálneho výskumu vrtov, ktoré sa môžu pri spôsobe postupu líšiť od seba.

Toto je to, o čom sa budeme zaoberať nižšie, a navyše môžete sledovať tematické video v tomto článku ako dodatočný materiál.

O protokolovaní

Všeobecné informácie

Aby bolo možné vykonávať ťažbu, v studni, ako to vyžaduje návod, je potrebné zaviesť geofyzikálnu sondu, ktorá obsahuje všetky potrebné zariadenia pre štúdium.. Získané informácie sa spravidla prenášajú dvomi spôsobmi - jedna časť je okamžite prenášaná na povrch pomocou geofyzikálneho kábla - je to tiež elektrický vodič, nosný prvok a kanál na prenos údajov. Ďalšia časť prijatých informácií je zapísaná do pamäte samotnej sondy a môže sa získať až po jej získaní na povrch. (Pozri tiež článok Ako dobre vybaviť svoje vlastné ruky.)

Množstvo technických dôvodov určuje príjem informácií - zhromažďuje sa v čase, keď sa sonda pohybuje pozdĺž vrtu smerom zdola nahor pri nízkej rýchlosti. Táto metóda umožňuje rovnomernému posúvaniu zariadenia, pri pohybe nadol môže jednoducho uviaznuť v studni a výsledná informácia bude skreslená.

Napriek tomu sa však niektoré parametre zaznamenávajú presne vtedy, keď sa znižujú, ale v každom prípade je polomer výskumnej zóny malý - od niekoľkých centimetrov do niekoľkých metrov.

V tých prípadoch, keď sa sonda pohybuje príliš rýchlo a to sa spravidla vyskytuje počas jej klesania, nie je schopná jasne zaznamenať ani veľké anomálie v okolitých vrstvách. Príliš malá rýchlosť pohybu, ktorá sa môže vyskytnúť počas zdvíhania, výrazne zvyšuje čas zaznamenávania, čo znamená, že jeho cena stúpa.

Problém s touto metódou spočíva v tom, že samotná studňa nie je nikdy dokonale plochá a jej priemer je premenlivý, preto sa na meranie aktuálnej hĺbky používa niekoľko metód.

1. Pomocou lokalizátora spojky (LM) je možné určiť počet pripojení a tým aj počet potrubí spustených do jamky. Preto vypočítaním ich celkovej dĺžky môžete určiť veľkosť hĺbky.
2. Aj na geofyzikálnom kábli sa nachádzajú magnetické štítky, ktoré sa nachádzajú každých 10 ma každá desatina (po 100 m) sa zdvojnásobí. Počet značiek sa vypočíta pomocou špeciálneho počítadla.

Poznámka. Na prvý pohľad sú obidve metódy takmer dokonalé, ale prax ukazuje, že lokátor môže preskočiť jednu alebo viacero znakov, rovnako ako metr chýba magnetické značky. Pri porovnávaní údajov z dvoch zariadení je však obrázok presnejší.

Ako bolo uvedené vyššie, čítania sondy alebo presnejšie samotnej studne ovplyvnia ich presnosť a to:

• Steny kovových vrtov, a preto sú magnetické merania deformované. Taktiež kov, ktorý je vynikajúcim vodičom, robí elektrické skenovanie obtiažne a zabraňuje tomu, aby bol prstencový priestor skúmaný.
• Vzhľadom k tomu, že vrtná kvapalina, ktorá zostáva dobre v zásobníku, obsahuje vodu a tam sú chlórové a vodíkové atómy, čo sťažuje kontrolu obsahu vodíka v oleji.

Poznámka. V závislosti od spôsobu a charakteru štúdie môže byť potrebné buď sondu priblížiť k stene studne, alebo ju umiestniť do stredu. To je celkom možné pomocou prameňov, ktoré inštalatéri inštalujú svojimi vlastnými rukami podľa potreby. Takže v centrálnej polohe sú potrebné štyri pružiny, ktoré rovnomerne podopierajú zariadenie zo všetkých strán, zatiaľ čo len jedna pružina stačí na stlačenie sondy k stene.

metódy

Teraz budeme venovať pozornosť niektorým základným typom studní, ktoré sa používajú v priemysle a stavebníctve. Predovšetkým je to elektrický spôsob, ktorý je rozdelený do skupín. (Pozri tiež článok Typy systémov čistenia vody zo studne.)

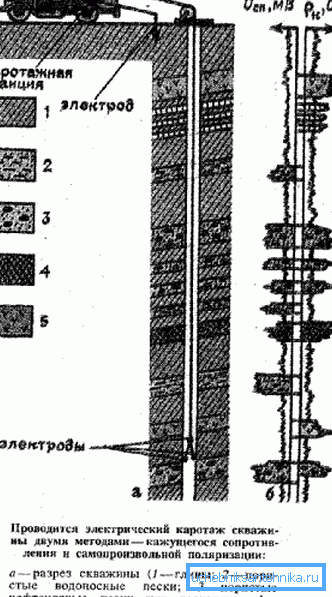

Najčastejšie sa dá nazvať metódou KS (zdanlivý odpor) - to je analóg elektrického profilovania v elektroskopickom vyhľadávaní. Mikroskripcia je veľmi podobná, kde sú malé sondy tesne pritlačené k stene vŕtania.

Metóda rezistivity môže merať elektrický odpor kvapaliny, ktorá je momentálne v studni. Mohli by to byť oleje, tekutiny pri vytváraní, vrtné kvapaliny a podzemné vody.

Pre vertikálne elektrické prieskumy sa používa bočný záznam. K dispozícii je aj bočná a mikroporézna loga - BK a MBK.

Chcel by som upozorniť na metódy jadrového výskumu, ktorých mená sa spravidla skladajú z troch písmen. Prvá z nich označuje typ žiarenia použitého v tejto situácii (G je gama a H je neutron), druhá označuje typ odozvy žiarenia, preto sa písmeno zachováva a tretí klasifikuje rozsah (A - analýza, K - protokolovanie, M - všeobecná metóda, O - testovanie). V prípadoch, keď existuje štvrtý list, už to naznačuje zmenu. (Pozri aj článok Adaptér pre vrt: výber a inštalácia.)

záver

Akékoľvek zaznamenávanie videí studní je rozdelené na dva spôsoby - povrch a podzemie, a obidva štúdie sa vždy navzájom dopĺňajú, no napriek tomu sú medzi nimi hlavné metódy - elektrické a jadrové. To vám umožní nastaviť nielen hĺbku nádrže až na centimeter, ale aj povahu jej zmeny.
