Čerpadlo agidel

Ufa Production Association vyrába rôzne produkty pre odvetvie obrany a ropy a plynu, automobilový a letecký priemysel. Pre svoje výrobky spoločnosť zaregistrovala ochrannú známku "Agidel". Pod tou istou značkou sa vyrábalo čerpadlo Agidel.

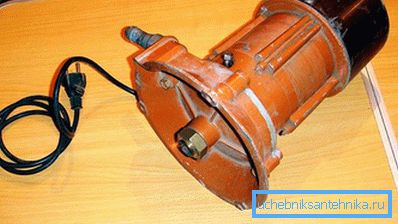

Čo je to

Začiatok prepustenia prvých úprav čerpadiel výrobnej asociácie Ufa sa stratil v sedemdesiatych rokoch minulého storočia. Niektoré vzorky stále fungujú. V súčasnosti sa pod TM "Agidel" vyrábajú dve verzie čerpadiel: "Agidel M" a "Agidel 10". Tieto jednotky patria do triedy odstredivých povrchových čerpadiel.

Čerpacie jednotky Agidel sú určené na napájanie vody na zavlažovanie, letnú sprchu alebo na prívod vody z dvoch miest, napríklad vane a kuchyne.

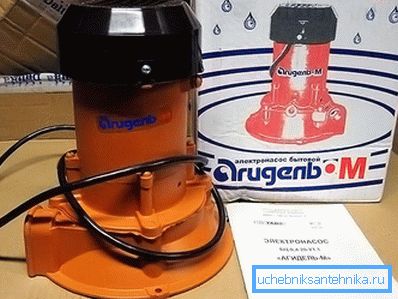

Charakteristiky "Agidel M"

Čerpadlo "Agidel M" je malé odstredivé čerpadlo. Technické charakteristiky jednotky sú:

• hmotnosť je 6 kg;
• priemer - 23,8 cm, dĺžka - 25,4 cm;
• jednotka je schopná nasávať vodu z hĺbky 7 m, pri inštalácii vyhadzovača sa hĺbka zvýši na 15 m;
• výška stúpania vody je 20 m;
• za hodinu je schopný pumpovať 2,9 l / h;
• náklady na elektrickú energiu - 370 W / h.

Inštalujte tento prístroj iba vo vzpriamenej polohe. Predpokladom pre prevádzku čerpadla je maximálna čistota čerpanej vody. Preto pri použití na čerpanie vody zo studne alebo studne by vzdialenosť od prijímacieho ventilu k dnu nemala presiahnuť 35 cm.

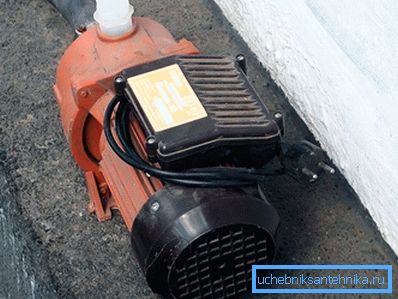

Charakteristiky "Agidel 10"

Čerpadlo "Agidel 10" je silnejší model, ktorý má nasledujúce technické vlastnosti:

• hmotnosť 9 kg;
• rozmery konštrukcie sú 23,0 - 16,0 - 37,0 cm;
• čerpadlo môže dostať vodu z studne s hĺbkou 7 m;
• maximálna výška, pri ktorej je vzostup vody 30 m;
• produktivita je 3,3 l / h;
• spotreba energie jednotky 700 W / h.

Jednotka je namontovaná iba v horizontálnej polohe.

Pre obidva modely je spoločnou požiadavkou inštalácia na rovný povrch a zabezpečenie pozitívnych teplôt na mieste inštalácie čerpadla. Ak je povolené zmrazenie kvapaliny vo vnútri jednotky, rozbije sa.

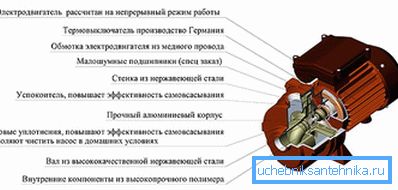

Hlavné komponenty

Zariadenie čerpadiel TM "Agidel" pozostáva z nasledujúcich komponentov:

• puzdro, ktoré sa pripojí ku krytu motora troma vonkajšími skrutkami;
• skriňa motora (pripojená k základni pomocou štyroch skrutiek);
• slimáky, s pomocou ktorých sa vstrebáva voda (je súčasťou tela);
• obežné koleso (kotvené), ktoré je upevnené v strede telesa pomocou jedného skrutky;
• elektrický motor s kotvou, tesnenia a tesnenie medzi nimi.

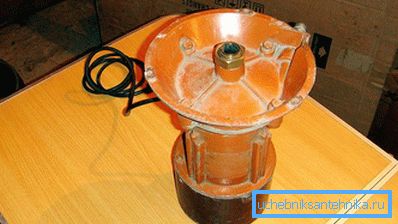

Konštruktívne modely rozdielov

Pred začatím práce musí byť jednotka Agidel M naplnená vodou. Konštrukcia poskytuje ochranu pred prehriatím, takže je možné zariadenie dlho používať bez zastavenia. Teplota vody by nemala presiahnuť 40? C. Čerpadlo sa odporúča používať len pri pozitívnych teplotách okolia.

Čerpadlo "Agidel 10" je samonasávacia jednotka, preto nevyžaduje predbežné vstrekovanie vody pred začiatkom prevádzky. Je citlivý na preťaženie, preto by ste nemali používať zariadenie na čerpanie vody z veľmi veľkej hĺbky.

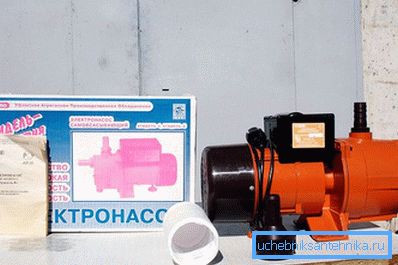

Ako a kde nainštalovať zariadenie

Čerpadlá by mali byť inštalované v kontajneroch alebo technických miestnostiach, ktoré ich chránia pred priamym slnečným žiarením, vlhkosťou a nečistotami. Na zníženie odolnosti voči vode sa jednotky nachádzajú čo najbližšie k studni. Inštalácia sa vykonáva na rovnom povrchu.

Pri celoročnom používaní čerpadla sa miestnosť, v ktorej je inštalovaná, zohreje.

Pretože jednotka "Agidel M" je určená hlavne na sezónnu prevádzku, môžete ju nainštalovať na vrchnú časť studne. Ak je potrebné používať jednotku celoročne, inštalácia sa vykonáva v teplej miestnosti. Je tiež možné vykopať jamku pod úrovňou zmrazovania pôdy. Zakryte ju tehál alebo betón, izolujte a nainštalujte tam čerpadlo.

Pri prvom naplnení čerpadla vodou pred štartom pripojte k vodovodnej rúre stĺpa. Potom sú pred ventilom kohlaia čerpadla umiestnené uzatváracie ventily a hadica z výstupnej rúrky jednotky je spustená do nádrže na vodu, ktorá sa nachádza v blízkosti. Keď začnú čerpať vodu pomocou rukoväte stĺpa, voda pod tlakom vstupuje do čerpadla a cez hadicu do nádrže. Aby sa predišlo konštantnému pohybu vody čerpadlom, počas prevádzky kolóny vypínali uzatvárací ventil.

Čerpadlo "Agidel 10" sa môže inštalovať priamo na povrch vody. Aby ste to urobili, postavte malý raft. V tomto prípade sú všetky prúdové časti spojenia starostlivo izolované z vody.

Iná funkcia inštalácie - pripojenie k zdroju napájania. Vzhľadom k tomu, že drôt z čerpadla je dlhý len 1,5 m a vzdialenosť od čerpadla k najbližšej zásuvke je oveľa väčšia, je lepšie nahradiť "natívny" drôt ďalším, požadovanou dĺžkou. Vodič by mal byť položený tak, aby nebolo možné na ňom zakopnúť alebo ho náhodne poškodiť.

Pred začatím inštalácie a prevádzky čerpadiel TM "Agidel" by ste mali starostlivo prečítať pokyny. Iba implementácia všetkých odporúčaní a požiadaviek zabezpečí dlhú a spoľahlivú prevádzku jednotky.
