Čerpadlá na zásobovanie vodou zo studne: pochutnávame si na

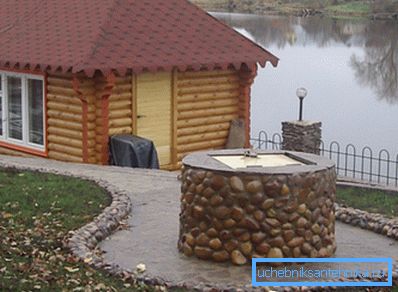

Ako zorganizovať trvalé zásobovanie vodou vidieckym domom s studňou ako zdroj vody? Ktoré prvky by mali zahŕňať inštalatérske práce? Aké sú príznaky pre výber ponorného čerpadla? Pokúsme sa odpovedať na tieto otázky.

systém

prvky

Začnime so zoznamom základných prvkov, ktoré by mali obsahovať najjednoduchšiu schému dodávania vody z studne s ponorným čerpadlom.

• V skutočnosti pumpujte, zdvíhanie vody z dna studne a zabezpečenie prebytočného tlaku vo vodovodnom systéme.

Vysvetlenie: povrchové čerpadlá sa v zásade môžu využívať aj na organizovanie prístavu prímestskej vody; avšak hĺbka, pri ktorej môžu vodu zdvihnúť, je v najlepšom prípade obmedzená na 7-8 metrov. Dôvod spočíva v základných fyzikálnych zákonoch. Absolútne vákuum v potrubí dokáže zvýšiť vodný stĺpec o 10 metrov pri atmosférickom tlaku; skutočné čerpadlo vytvára oveľa nižšie vákuum.

• Poistný ventil na výstupe z čerpadla. Nedovolí, aby voda, ktorá naplnila potrubie, začala prúdiť späť do studne.
• Hydroakumulátor - nádrž s elastickou gumovou membránou oddeľujúcou oddelenie vody a vzduchu. Toto zariadenie je schopné akumulovať určité množstvo vody a zároveň vytvoriť pretlak v okruhu. Čím väčší je objem akumulátora, tým menej sa čerpadlo zapína pri každodennom používaní vodovodného systému.
• Tlakový snímač a relé ovládajúci výkon čerpadla.

Namiesto hydroakumulátora a snímača tlaku môžete použiť akumulačnú nádrž s snímačom hladiny vody zdvihnutým do podkroví domu alebo na prirodzenú nadmorskú výšku.

Kapacita vám umožňuje zásobovať viac vody; Avšak toto riešenie nie je bez chýb.

1. Typická pre presah krajiny dreveného nosníka nie je navrhnutá na zaťaženie niekoľkých stoviek kilogramov vytvorené nádržou.
2. Hlava v okruhu bude obmedzená výškou nádrže nad bodom odberu vody (zvyčajne 2,5 - 5 metrov). To stačí na to, aby sa zabezpečilo, že mixéry s prevzdušňovačmi a toaletnými nádržami budú fungovať. Sacie ventily práčok, snímače tlaku okamžitých ohrievačov vody a niektoré ďalšie zariadenia sú schopné pracovať pri pretlaku najmenej 0,3-0,6 kgf / cm2.
3. Veľká zásoba vody pri malom ťahu vody znamená, že voda začne stagnovať. V studni je priebežne aktualizovaná kvôli migrácii podzemnej vody; v tej istej nádrži môže začať kvitnúť.

skúmavky

Optimálnym riešením pre kladenie vodovodného systému zo studne do domu je polyetylénová rúrka na stlačenom kovaní. Argumenty?

Prosím.

• Polyetylén sa nebojí vytláčania a pohybu pôdy: je elastický.
• Elasticita sa udržiava pri negatívnych teplotách. Ak voda zmrzne v potrubí, ľadová zátka ho nerozbije, ale len trochu ho roztiahne. Po rozmrazení inštalatérske sa vráti do svojej pôvodnej veľkosti.
• Inštalácia nevyžaduje žiadne iné nástroje ako nožový nôž. Všetky armatúry sú zostavené ručne.

Pravidlá inštalácie

Nie je príliš veľa pravidiel, ktoré treba dodržiavať pri budovaní samostatného vodovodného systému s vlastnými rukami.

• Potrubie medzi domom a studňou a vstup do studne musí byť pod úrovňou zmrazovania pôdy.

Tip: ak z nejakého dôvodu to nie je možné, potrubie je zabalené do tepelnoizolačného plášťa s samoregulačným vykurovacím káblom, ktorý je do neho vložený.

• V spodnom bode potrubia je žiaduce poskytnúť odpadový ventil na jeho úplné odvodnenie. Pokyn je dôležitý predovšetkým pre domy, ktoré nie sú vyhrievané v zime.

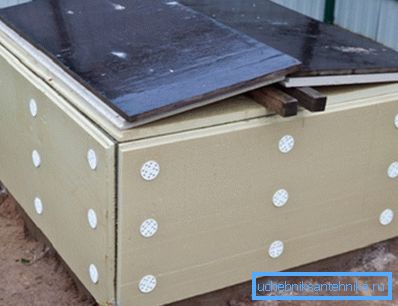

• Jamka je uzavretá z trosiek a izolovaná, aby sa zabránilo zmrznutiu.

Snímač tlaku je kalibrovaný tak, aby čerpadlo začalo pri tlaku H / 10 + 1 kgf / cm2. Výška horného bodu vodovodného systému vzhľadom na snímač v metroch je stanovená pre H. Výpustný tlak je o 1,5 až 2 kgf / cm2 viac.

Čerpadlo je zavesené vo vzdialenosti približne 1 meter od spodnej časti studne. V tomto prípade nebude nasávať bahno a piesok.

V spodnej časti studne je usporiadaný spodný filter s niekoľkými vrstvami piesku a sutín. Blatné dno je navyše pokryté štítom dosky. Pre jeho konštrukciu je lepšie použiť hnilobný modřín.

Výber čerpadla

Čo by malo byť ponorné čerpadlo v studni na zásobovanie vodou?

Najprv formulujeme úlohy, ktorým čelíme čerpadlo.

1. Mali by vyžadovať minimálnu údržbu a mali by mať maximálny čas na opravu.
2. Prepraví čistú vodu s minimálnym množstvom suspendovanej látky.

Teraz sa obrátime na typy čerpadiel. Existujú iba tri z nich v sektore trhu, ktoré nás zaujímajú.

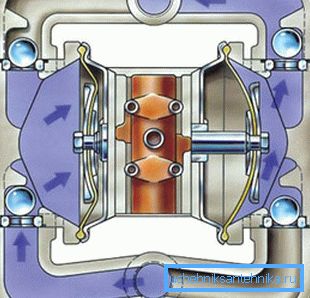

Membrána (vibrácie)

V centre svojej konštrukcie je pracovná komora s dvojicou spätných ventilov, solenoid s pružinovým feromagnetickým jadrom a jednou alebo dvoma elastickými membránami.

Ako funguje táto schéma?

1. Solenoid je napájaný.
2. Induktancia generuje elektromagnetické pole, ktoré poháňa jadro spolu s pripojenou membránou. Membrána vytvára nadmerný tlak v pracovnej komore; prebytočná voda je vyvedená do výstupu cez otvorený spätný ventil. Druhý uzavretý ventil blokuje posun vody v prívodnom potrubí.
3. Po výstupe elektrického výkonu zo solenoidu sa pružina vráti do svojej pôvodnej polohy. V takomto prípade je poloha spätných ventilov obrátená, takže voda sa odoberá nie z vývodu, ale zo vstupnej rúry.
4. Cyklus sa opakuje.

Hlavnou výhodou vibračného čerpadla je nízka cena so stredným výkonom a dobrou hlavou. Uvádzame charakteristiky membránového prúdu, ktorý je v postsovietskom priestore veľmi bežný.

Zlá správa je, že pre naše účely nie je toto zariadenie, rovnako ako všetky membránové čerpadlá, absolútne vhodné.

• Generálny opravný zdroj je obmedzený na jeden až dva roky. Elastické membrány sú mechanicky deformované v každom pracovnom cykle; s frekvenciou vibrácií asi 100 hertzov, nie je prekvapujúce, že po nejakej dobe potrebujú náhradu.
• Vibrácie vedú k urýchlenému prehĺbeniu vrtu.
• Nakoniec kapacita 400 litrov za hodinu môže stačiť iba s minimálnym množstvom vody a veľmi veľkým akumulátorom.

vír

Základom vortexového čerpadla je odstredivé obežné koleso s minimálnou medzerou medzi ním a kochleou (puzdro čerpadla). Keď sa obežné koleso otáča na svojom obvode, vytvára sa výrazný pretlak; pozdĺž osi, dochádza k zriedeniu. Stačí na pripojenie vstupných a výstupných dýz na príslušných miestach puzdra, aby ste zabezpečili stabilné a rýchle čerpanie vody.

Schéma vírenia:

1. Poskytuje vysoký výkon pri vysokých hodnotách tlaku a mierne rozmery čerpadla.

Dôležité: v prípade studne nie sú rozmery - výška a priemer potenciálneho kupujúceho rozhodujúce.

1. Zariadenie je mimoriadne citlivé na množstvo a veľkosť nečistôt. Norma pre vírivé čerpadlo nie je viac ako 30 gramov suspenzie na meter kubický vody. Prekročenie tohto množstva vedie k zrýchlenému opotrebovaniu mechaniky so sprievodným poklesom hlavy a výkonom.

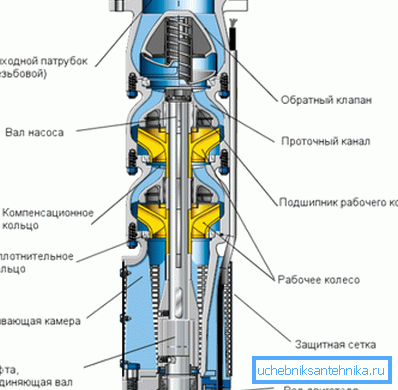

Viacstupňové odstredivé

Spočiatku bola vyvinutá odstredivá viacstupňová schéma čerpadla pre jamky: v nich je problematické získať veľký výstupný výkon kvôli obmedzenému priemeru. Bude to však najlepšie riešenie pre studne.

Základná myšlienka je, že na jednom hriadeli otáčanom jedným elektromotorom je niekoľko obežných kolies. Medzi nimi a telom zostáva pomerne veľká medzera, čo spôsobuje, že zariadenie nie je citlivé na veľké množstvo závesov.

Sprievodný problém - nevyhnutný pokles tlaku - bol vyriešený jednoducho a elegantne: komory (difuzory) všetkých obežných kolies sú spojené sériovo s pohybmi v kryte. Výsledkom je, že hlava generovaná všetkými obežnými kolesami je spočítaná mínus malé straty na hydraulickom odporu samotného čerpadla.

Vedúci a výkon

Hlava čerpadla by mala byť o 30 metrov väčšia ako výškový rozdiel medzi ňou a hornou časťou vodovodného systému. Ak je čerpadlo ponorené na 12 metrov a horná časť vodovodných kohútikov v dome sa nachádza 4 metre nad úrovňou zeme, mali by ste si kúpiť zariadenie s menovitým tlakom 12 + 4 + 30 = 46 m.

Výkon v litroch za minútu sa zhruba vypočíta vo výške 5 litrov na osobu. Takže pre trojčlennú rodinu to bude 3 * 5 = 15 l / min, alebo 0,9 m3 / hod.

Pripomeňme: s nárastom kapacity hydroakumulátora sa môžu výrazne znížiť požiadavky na výkon čerpadla.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi pri navrhovaní a konštrukcii vlastného autonómneho systému zásobovania vodou. Video v tomto článku, ako vždy, obsahuje dodatočný materiál. Veľa šťastia!
