Betónové výrobky wells: prvky a účel

08-10-2018
Napájanie vodou

Pre prístup k pitnej vode, elektrickej, telefónnej, plynovej komunikácii, vypúšťania odpadu, podzemnej a dažďovej vody je potrebné vybudovať studne. Existuje mnoho spôsobov ich konštrukcie. Avšak v súčasnosti sú najbežnejšie zhb studne.

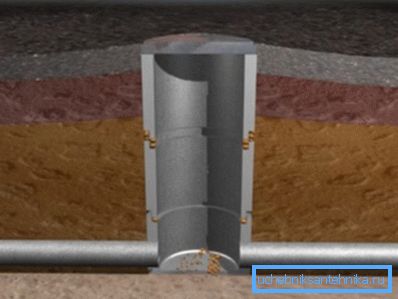

Betónové jamy sú univerzálne a môžu byť použité pre rôzne systémy.

Všeobecné informácie

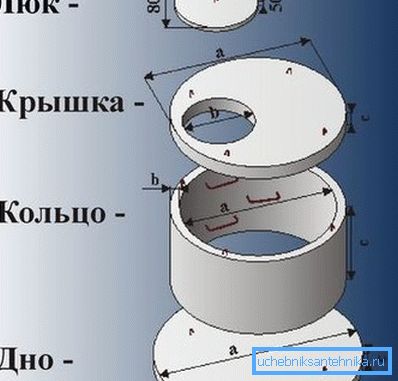

Fotografické prvky hotovej konštrukcie.

Najlepšou možnosťou je zakúpiť hotové výrobné prvky pre inštaláciu budovy.

Môžu to byť:

  • stenové krúžky;
  • hrdla zariadenia;
  • podlahové dosky;
  • podnosy a spodné konštrukcie.

Venujte pozornosť! Menovanie, ktoré majú prvky betónových studní - prevádzka v pôdach, ktoré majú akúkoľvek úroveň agresivity. Slúžia ako súčasti zobrazovacích zariadení pre uzavreté potrubia, filtračné studne, analógov gravitačných kolektorov. Môžu prepravovať produkčné aj domáce tekutiny vo všetkých klimatických zónach Ruskej federácie, okrem oblastí s permafrostom.

  1. V závislosti od ich účelu môžu mať prvky železobetónových jamiek rôznu hmotnosť, priemer a výšku.

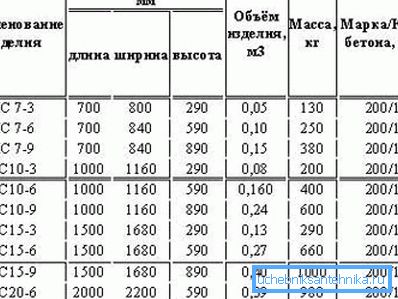

Tabuľka parametrov najbežnejších krúžkov.
  1. Hlavnou hotovou časťou komunikačných sietí sú krúžky. V súčasnosti vyrábajú výrobcovia tri najbežnejšie odrody, ktoré sa vyznačujú priemerom. Sú označené ako COP / 10, COP / 15 alebo COP / 20. Ich prierez: 1000, 1500 a 2000 milimetrov. Výška týchto prvkov jamiek je rovnaká a je 900 milimetrov.
  2. Navyše betónové závody produkujú "dodatočné" krúžky, z ktorých najbežnejšie sú COP / 7/5, ktoré majú priemer 0,7 metra a výšku 0,5 metra.
  3. Ako je zrejmé, štandardné rozmery železobetónových krúžkov pre studne sú nasledovné: priemer - 0,7 / 2 metre, výška - 0,1 / 0,9 metra. Na základe rozmerov môžu výrobky vážiť od 43 kilogramov po 1470.
  4. Pri usporiadaní železobetónových jamiek je potrebné použiť dosky pre podlahy a dna, ktoré sa vyberajú na základe priemeru konštrukcie. Takéto výrobky pre dno sú označené ako PD alebo PN, analógy pre podlahy - PC alebo PP.
  5. Výrobky Zhb pre studne by mali byť vyrobené s použitím betónovej zmesi stupňov m-200/500. Musia plne spĺňať požiadavky, ktoré sú vyjadrené v norme GOST 8080/90.

Pripravené prvky studní

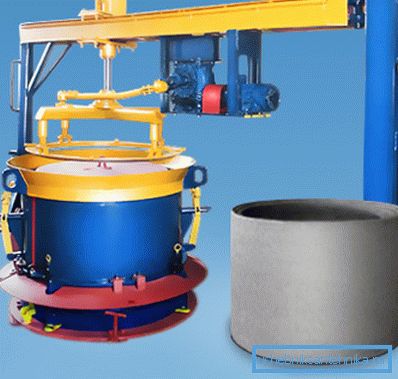

Vibroforma na výrobu krúžkov.

Trochu o tom, ako sú betónové prvky vyrobené zo železobetónových vrtov.

V skutočnosti je technológia týchto výrobkov veľmi jednoduchá.

  1. Spočiatku sa forma pre studňový prvok umiestni na špeciálny kovový podnos alebo na plochý povrch podlahy.
  2. Ďalej v ňom zostáva posilňujúci rám.
  3. Potom sa betónová zmes naleje do formy.
  4. Potom sa obrobok pomocou vibrácií zhutňuje. V dôsledku toho sa betón zhutňuje a získava dodatočnú pevnosť.
  5. Podľa potreby sa počas tohto procesu pridávajú nové formy roztoku do formy.
  6. Po dostatočnom vysušení produktu sa prepraví na miesto uloženia, kde sa z formulára odstráni. Potom sa celý proces opakuje.
  7. Pokyny predpisujú výrobu všetkých prvkov pre hotové betónové konštrukcie pomocou špeciálnych pracovných výkresov. Môže ísť napríklad o dokument "Betónové výrobky pre studne odpadových vôd a vodovodné potrubie s guľatým tvarom" (séria č. 3.900.1 / 14).

Výhody produktu

Železobetónové výrobky sa tak široko používajú vďaka nasledujúcim technickým charakteristikám a výkonu.

  1. Sú trvanlivé, vďaka použitiu betónovej zmesi vystuženej kovovým rámom.
  2. Časti jamiek majú vysokú pevnosť a odolnosť voči kompresným zaťaženiam.
  3. ZHBI studňa má takmer plnú vodotesnosť.
  4. Konštrukcia je rýchlo namontovaná a nevyžaduje si na to špeciálne zručnosti.
  5. Takéto zariadenia sú jednoducho udržiavané a opravené, pretože čistenie ich hladkých a rovných plôch alebo úplné nahradenie prvku je jednoduchšie ako vykonávanie takýchto akcií s tehly, kameňmi alebo drevenými náprotivkami jamiek.
  6. Relatívne nízka cena výrobkov ich robí atraktívnou pre podniky aj pre súkromných developerov.
  7. Materiál týchto prvkov má ekologickú čistotu.
  8. Výrobky sú multifunkčné a všestranné. Používa sa nielen na usporiadanie vrtov s rôznymi účelmi a rozmermi, ale aj na komunikáciu tepelných, elektrických, telefónnych sietí.

Účel hotových železobetónových prvkov

Pri montáži sa často používajú hotové železobetónové prvky:

  • vodné studne;
  • sledovanie analógov pre domácnosť a drenážnu kanalizáciu;
  • filtračné zariadenia;
  • kanalizačné zariadenia;
  • čistiace kanalizačné zariadenia z akumulačného typu - žumpy a septiky;
  • pevné debnenie na stavbu základov pre rôzne objekty.

Označenie krúžkov

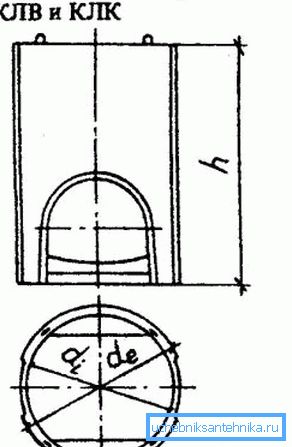

Dolu pre kanalizačnú kanalizáciu.

Krúžky, ktoré tvoria studňa zhb sú označené písmenami a digitálnymi skupinami.

Písmeno označuje typ produktu.

  1. Ložiskové krúžky - KO.
  2. Analógy určené na usporiadanie pracovných komôr v plynových a vodných systémoch - KVG.
  3. Stenové prvky používané v pracovných komorách, ako aj v úzkych krčkoch - KS.
  4. Prstene, ktoré vykonávajú funkcie baní v kanalizačných a odvodňovacích sieťach - KFK.
  5. Analógy vytvorené na usporiadanie komôr v komorových žľaboch a drenážnych systémoch - CLA.

Nasledujú dve číslice. Prvý z nich označuje prierez produktu v desiatkach a druhý - jeho výška.

záver

Ak máte v pláne umiestniť betónovú studňu na inžiniersku sieť s vlastnými rukami, musíte presne vybrať typ, priemer a výšku jej prvkov.

Ak chcete to urobiť, dôkladne naplánujte všetku prácu. Pozrite si video v tomto článku. Poskytne vám ďalšie informácie o tejto téme.
