Automatizácia studne: aké prvky tvoria a prečo je to

Pri zabezpečovaní zásobovania vodou pomocou podzemných zdrojov je mimoriadne dôležité vybrať správnu automatizáciu.

Pojem "automatizácia jamiek" znamená súbor zariadení pozostávajúcich z:

• ovládacie relé;
• výkonová elektrická jednotka;
• rôzne ochranné systémy, ktorých účelom je zabrániť nebezpečenstvu poškodenia motora a samotného čerpadla.

Automatické ovládanie čerpadla

Najčastejšie sa používajú dve schémy na spustenie / zastavenie ponorného čerpadla:

• objemom vody v zásobníku;
• na úrovni tlaku v zásobovaní vodou.

Kontrola práce na úrovni vody

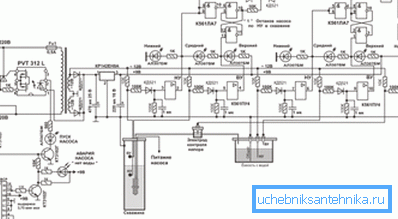

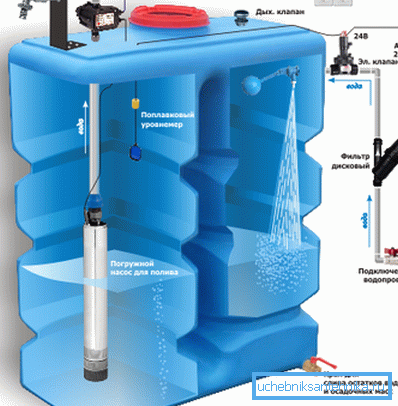

Táto schéma sa používa pri prevádzke ponorných čerpadiel pre vodné tlakové zariadenia alebo na naplnenie špeciálnej nádrže, z ktorej sa čerpá voda dodatočnou pumpou.

1. Vo vnútri zásobníkov sú namontované špeciálne snímače hladiny. Pomocou príkazových relé monitorujú dolný a horný prah plnenia nádrže. V závislosti od objemu vody poskytujú relé príkazy na spustenie alebo zastavenie čerpadla. Senzory môžu byť plovákom alebo elektródou. Prvé sú menej spoľahlivé, pretože ich pracovný zdroj je malý.
2. Kapacita úložiska vody musí byť vybavená núdzovým prepadom, ak pretečie.

Venujte pozornosť! Hlavnou výhodou tejto schémy je stabilita čerpadla. Hydraulika je konštantná, pretože nominálna spotreba je vypočítaná z výšky pozostávajúcej z hĺbky studne, výšky vodnej veže a výtoku z výšky 1/2 metra. Každý cyklus sa rovná výdatnosti celého objemu nádrže / veže, zohľadňuje spotrebu aktuálnej analýzy vody. Nebezpečenstvo zákruty motora je zabránené, čo zvyšuje jeho životnosť.

Čerpadlo na reguláciu tlaku

1. Podľa tejto schémy je čerpadlo riadené príkazom relé, ktorý je namontovaný na potrubí. Nastavuje dve hodnoty: tlak, pri ktorom sa má čerpadlo zapnúť alebo vypnúť.
2. Tento automatický prívod vody zo studne sa najčastejšie používa v jednotlivých studniach, na rozdiel od predchádzajúcej schémy typickej pre systémy kolektívneho zásobovania vodou.
3. V tomto prípade sa spravidla používajú prijímače (membránové nádrže). Sú potrebné na udržanie požadovaného pretlaku v systéme, ako aj na kompenzáciu nízkych nákladov a nárazov vody.
4. Je veľmi dôležité správne nakonfigurovať relé na základe parametrov čerpadla a hlasitosti prijímača. Aby čerpacia jednotka nefungovala príliš často, je potrebné nastaviť horné a dolné prahové hodnoty tlaku na základe priemernej zóny charakteristík čerpadla. Hysteréza hodnôt sa musí vybrať z 1,2 bar na 2,5, berúc do úvahy údaje o maximálnom počte čerpadiel, ktoré sa začínajú v určitom čase.

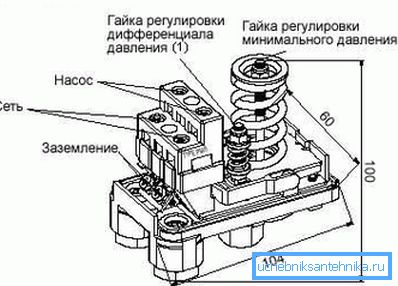

Tlakové spínače, ktoré sa používajú v takejto schéme, sú rozdelené na priemyselné a domáce náprotivky.

1. Prvé z nich sú vybavené výkonnými kontaktnými skupinami a dokážu vydržať prúd až do 16 ampérov. Avšak nemajú nastaviteľnú stupnicu, ktorá ukazuje rozsah tlaku pre nastavenie.
2. Pre nastavenie takýchto relé je preto potrebný manometer.
3. Výhodou takýchto zariadení pre jamku je možnosť použitia v elektrických obvodoch pre priame ovládanie čerpadla. Okrem toho majú priemyselné zariadenia vysokú spoľahlivosť a presnosť.
4. Nevýhody - nízka presnosť ladenia a nízka životnosť vplyvom silných nárazových prúdov. Zariadenia majú kontakty s nízkym prúdom, musia byť prepínané cez externý štartér.

Pokyn vyžaduje pre prevádzku čerpadla v spojení s priemyselným typom relé použitie ovládacích skríň s prístrojmi na dodatočnú ochranu alebo bez nich.

Montáž domáceho relé stačí pripojiť čerpadlo priamo pomocou siete kontaktov do siete. Jednoduchý dizajn a nízka cena zariadenia robia to populárne medzi kupujúcimi.

Venujte pozornosť! Tieto úspory sú však vyrovnané dodatočnými nákladmi spojenými s výmenou relé, ktoré sa nelíšia v trvanlivosti. Navyše, aj keď dáte nové zariadenie s vlastnými rukami, nebudete schopní obnoviť potrebné nastavenia a otestovať operáciu.

Zariadenia na ochranu čerpadiel

Hlavné príčiny zlyhaní čerpadla v vrtu sú:

• ich prevádzka so zníženým / zvýšeným napätím v rozvodnej sieti;
• preťaženie motora;
• ich prácu na voľnobehu, inými slovami - bez vody.

Bezpečnostné techniky

1. Najlepším spôsobom, ako dosiahnuť kvalitu napájania čerpadla, je použiť stabilizátory striedavého napätia.. Často automatické vrtule obsahujú relé na reguláciu napätia. Čerpadlo vypne, keď poklesne napätie, a nastaví asymetriu a postupnosť fáz na trojfázových motoroch.

1. Elektrické motory sú chránené pred preťažením tepelnými (prúdovými) relé. Zariadenie vypnú, keď sa dosiahne nastavený prúd. Je dôležité, aby sa zmena nastavenia takéhoto relé zhodovala s menovitou hodnotou prúdu čerpadla.
2. Z čerpadiel na voľnobeh sú chránené dvoma spôsobmi. Priamo - podľa objemu vody v nádrži / veži pomocou snímačov elektródy alebo plaváka. Nepriamo - podľa veľkosti prúdu alebo zmeny fáz a napätia elektrického prúdu motora pomocou relé.

Mínus nepriamy druh ochrany je jeho sekundárna povaha. Riadiace relé reaguje len vtedy, keď sú ložiská a prietoková jednotka ponechané bez vody, ktoré ich ochladzujú a mazajú.

Keď je kapacita čerpadla vyššia ako rýchlosť prietoku, stane sa to niekoľkokrát za deň. Tým sa znižuje životnosť ponorného čerpadla. Preto je žiaduce umiestniť elektródové zariadenie na ovládanie hlasitosti. Umožňuje vypnúť čerpadlo pred nehodou.

Typy ochranných zariadení

Na ochranu a ovládanie čerpadla možno použiť rôzne typy a kombinácie zariadení.

Sú rozdelené do 3 kategórií:

• ochranné zariadenia založené na doskách s plošnými spojmi QA-50B alebo QA-60C;
• reléové riadiace jednotky;
• mikroprocesorové zariadenia.

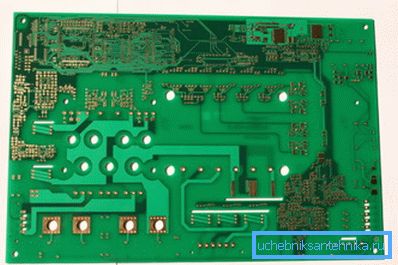

Zariadenia založené na PCB sú štruktúrne a funkčne kompletné zariadenia.

1. Vyžadujú pripojenie externého zariadenia: samotné čerpadlo, často cez štartér (magnetický), tlakový spínač, hladinové senzory atď.
2. Majú širokú škálu nastaviteľných možností a parametrov: prúdovú (tepelnú) ochranu, kompenzáciu poklesov napätia, reguláciu voľnobehu a zaťaženie motora atď.
3. Treba poznamenať, že z dôvodu úplnosti prístroja nie je možné zmeniť logiku jeho činnosti.
4. Okrem toho modely často nemajú možnosť meniť hodnoty odozvy v niektorých parametroch. Ak doska zlyhá, musíte to všetko zmeniť. V cene je to takmer rovnaké ako nákup nového zariadenia.

Reléová automatika na studni je veľmi rôznorodá. Toto môžu byť najjednoduchšie zariadenia a skrine, v ktorých sú umiestnené zariadenia, ktoré regulujú prevádzku viacerých čerpadiel.

Výhody tohto druhu zariadení:

• relatívna spoľahlivosť a jednoduchosť dizajnu;
• rýchle a jednoduché upgrady pre neštandardné použitie;
• ak sa akýkoľvek prvok prístroja zlomí, iba sa zmení.

Zariadenia, ktoré regulujú prevádzku a ochranu čerpadiel, ktoré sú založené na mikroprocesorových riadiacich zariadeniach, sú najmodernejšie a najkomplexnejšie.

Poskytujú príležitosť na ovládanie nasledujúcich parametrov prevádzky jednotky:

• množstvo odolnosti voči izolácii;
• teplota motora;
• postupnosť striedania a fázovej asymetrie;
• kompenzovať nízke / vysoké napätie;
• chrániť motor pred preťažením a voľnobehom;
• poskytnúť príležitosť zohľadniť čas prístroja a množstvo spotrebovanej energie v tomto prípade.

záver

V súčasnosti je ťažké predstaviť si prevádzku jednotlivých a kolektívnych studní bez použitia funkčnej a ochrannej automatizácie. Umožňuje zvýšiť účinnosť dodávky vody a zvýšiť trvanlivosť zariadení používaných v tomto procese. Pozrite si uverejnené video v tomto článku. Obsahuje veľa užitočných informácií.
