Automatizácia pre čerpadlá s vrtmi: základy nastavenia

Správne vybrané čerpadlo s automatizáciou je "srdcom" celého vodovodného systému. Súčasne je prevádzka automatickej jednotky rovnako dôležitá ako funkcia samotnej zdvíhacej časti.

V našom článku opisujeme základné princípy, ktorými je práca takýchto zariadení regulovaná, a dávame niekoľko tipov, ktoré budú užitočné pre majstrov v nezávislom návrhu a montáži systémov.

Základy automatickej kontroly

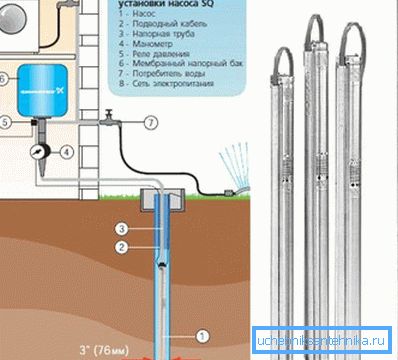

Čerpadlo inštalované v samotnom vrte je schopné efektívne vykonávať iba jednu funkciu, menovite zdvíhanie vody do vopred určenej výšky. Vždy je však potrebné pracovať v tomto režime, pokiaľ nie je čerpanie studne.

V ostatných prípadoch je dôležité, aby bol riadený tok vody.

• Samozrejme, ručné nastavenie prevádzky čerpacieho systému nebude fungovať, pretože čerpadlo sa nachádza pod zemou vo veľkej hĺbke.. Z tohto dôvodu sa kontrola vykonáva na princípe spätnej väzby - automatizácia čerpadla studní vníma určité parametre a podľa toho robí úpravy prevádzky čerpadla.
• Príkladom takéhoto nastavenia môže byť čerpadlo na štartovanie motora pri tlaku v systéme. Akonáhle prietok vody vedie k poklesu tlaku, informácie sa privádzajú do riadiacej jednotky a začne čerpanie.

Venujte pozornosť! Aby sa to stalo menej často a nie po každom zapnutí žeriavu, je v systéme inštalovaný špeciálny prijímač. Vďaka konštrukčným vlastnostiam zaručuje plynulé uvedenie do prevádzky, čo značne šetrí zdroj časti čerpadla.

• Akumulátory pracujú presne rovnakým spôsobom.: Hneď ako sa nádrž naplní na určitú úroveň, čerpadlo sa vypne a prívod vody sa preruší.
• Dôležitou úlohou automatizácie čerpadiel je ochrana zariadenia.: ak je to potrebné (práca bez vody, piesku alebo znečistenia), vypne sa, čím sa zabráni jeho pretrhnutiu. Keďže cena vysoko kvalitných modelov je pomerne veľká, táto funkcia môže byť veľmi užitočná.

Nižšie sa pozrieme na príklady úprav, ktoré sú tu uvedené podrobnejšie.

Typy automatizácie

Nastavenie tlaku

Pre jednotlivé studne je lepšie inštalovať súpravu zariadení, ktorá sa prispôsobí úrovni tlaku v systéme. Na tento účel je do okruhu prívodu vody zabudovaný prijímač membránového typu, ktorý je schopný kompenzovať hydraulické rázy a udržiavať nadmerný tlak v potrubiach.

Úprava sa uskutočňuje týmto spôsobom:

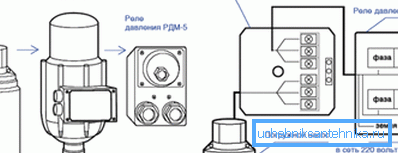

• Tlakový spínač (namontovaný samostatne alebo ako súčasť automatického čerpacieho zariadenia) je nastavený na dva indikátory: úroveň, pri ktorej je prívod vody zapnutý, a úroveň, pri ktorej je čerpadlo vypnuté.

• Aby sa zabránilo prílišnému zapínaniu, nastavujú sa nastaviteľné limity podľa charakteristík výkonu a charakteristík prijímača.

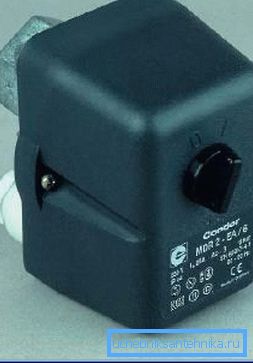

• Pre maximálny výkon by sa mali používať priemyselné relé (XMP od spoločnosti Telemecanique, MDR od spoločnosti Condor a podobne). Odolávajú veľkému množstvu prúdu (15-16 A) a sú vybavené spoľahlivými kontaktmi. Mínus profesionálnych relé je absencia stupnice: pre nastavenie sa používa manometer, čo negatívne ovplyvňuje presnosť.

• Domáce spotrebiče sú ľahšie použiteľné, ale menej spoľahlivé. Ak nemáte príslušnú zručnosť - je lepšie, aby ste sa nepokúšali prispôsobiť seba, ale nechajte túto úlohu odborníkom.

Tip! Pri používaní domácich relé odborníci odporúčajú použiť dodatočnú automatickú ochranu inštalovanú v samostatnej rozvodnej skrini,

Regulácia závisí od úrovne

Ovládanie úrovne plnenia nádrže je nevyhnutné, ak je zásobovanie vodou organizované pomocou nádrže vo vodnej veži alebo hydraulického akumulátora v podkroví.

Súčasne sa poskytuje úprava vďaka fungovaniu pomerne jednoduchého systému:

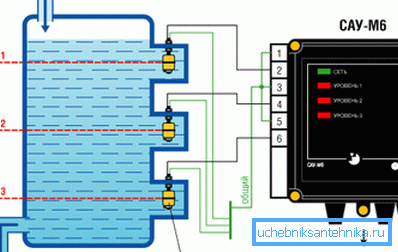

• Vo vnútri rezervnej nádrže s vodou je inštalovaných niekoľko elektród - tzv. Plniace senzory.
• Po zmene hladiny vody sa elektródy navzájom zatvoria alebo otvoria.
• Akonáhle voda dosiahne hornú značku, kontrolné relé vypne čerpadlo a prívod vody sa zastaví.
• Pri dosiahnutí nižšej značky sa aktivuje čerpadlo a obnoví sa prívod vody do nádrže.

Namiesto elektród sú takéto systémy niekedy vybavené takzvanými plavákovými spínačmi. Tieto zariadenia sú však menej spoľahlivé a majú malú pracovnú rezervu.

Venujte pozornosť! V každom prípade inštrukcia odporúča inštaláciu núdzového vypúšťacieho systému na nádrž, inak nainštalovať samostatnú signalizačnú jednotku pri pretečení.

Nastavovacie systémy "viazané" na hladinu vody v nádrži sa častejšie používajú na zásobovanie vodou. Čerpadlá pre studne s automatizáciou typu hladiny trvajú oveľa dlhšie, pretože ich režim prevádzky je stabilnejší. Úspora zdrojov tiež prispieva k nedostatku krátkodobých úloh.

Ochranné mechanizmy

Ďalšou dôležitou funkciou nastavovacích systémov je ochrana samotného mechanizmu. Automatické čerpadlo pre vrty je zvyčajne vybavené niekoľkými bezpečnostnými zariadeniami, ktoré umožňujú zostať v pracovnom stave aj pri ťažkých nákladoch.

Hlavné príčiny rozpadu zariadenia sú:

• Zvýšenie alebo zníženie napätia v sieti.
• Prevádzka elektrického motora pri extrémnom zaťažení po dlhú dobu.
• "Suchá beh", t.j. fungovanie časti čerpadla bez vody.

Každý z týchto dôvodov musí byť odstránený:

• Na stabilizáciu napájania sa relé používajú na reguláciu napätia. Pri súčasných vlnách takéto zariadenie jednoducho vypne čerpadlo. Moderné modely sú dodatočne vybavené relé časového oneskorenia, ktoré zabraňuje častému zapínaniu zariadenia počas série napätí.

Venujte pozornosť! V priemyselných vodovodných systémoch je možné používať súčasné stabilizátory, ale ich použitie je pomerne nákladné.

• Aby sa motor pri vysokých zaťaženiach neprehrieval, používa sa takzvané relé tepelného prúdu. V tomto prípade sa nastavenie tejto časti vykonáva tak, aby jej parametre zodpovedali nominálnym charakteristikám čerpadla.

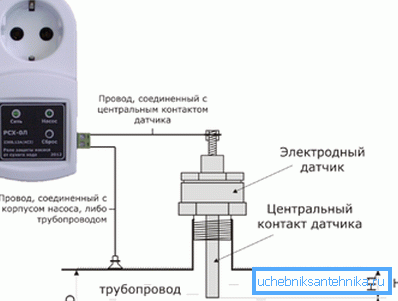

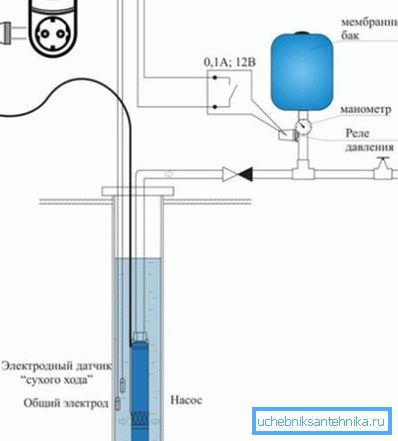

• Ochrana proti suchému chodu sa čoraz viac integruje do samotného čerpadla. Takéto nastavenie sa nazýva "nepriame": čerpadlo sa vypne, keď sa prietoková časť začína voľno. To však zvyšuje úroveň opotrebenia všetkých častí.
• Spoľahlivejšie je nastavenie prevádzky zariadenia podľa úrovne vody v studni: ako v prípade nádrže, môžu byť použité aj snímače alebo plaváky.

Všetky tieto mechanizmy môžu byť zostavené ako na taniere dosiek s plošnými spojmi, tak na základe mikroprocesorov. Autoregulačné procesory sú spoľahlivejšie, ale sú oveľa drahšie a mali by byť konfigurované odborníkmi.

záver

Automatizácia studní vybavená elektrickým ponorným čerpadlom vám umožňuje výrazne optimalizovať všetky pracovné procesy. Zároveň budeme nielen znižovať náklady na energiu, ale aj znižovať opotrebenie samotného zdvíhacieho zariadenia. Ďalšie informácie o tejto téme obsahujú video v tomto článku.
