Americký žeriav a podobné príslušenstvo: aplikačné funkcie

V tomto prípade budeme hovoriť o tom, čo žeriav je americký 1 1 2 palce a podobné príslušenstvo. Okrem toho zvážime, aké sú vlastnosti použitia týchto zariadení pri výstavbe domácich vodovodov a inštalatérskej komunikácie.

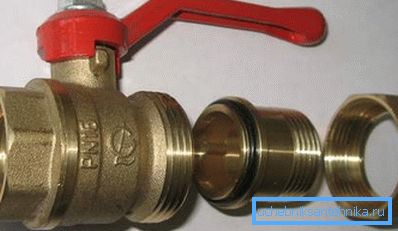

"Američan" - čo to je? Toto je bežný názov pre spojku rýchleho uvoľnenia pozostávajúcej z troch konštrukčných prvkov: maticu a dvoch závitových koncových spínačov. Zariadenie je požadované pri výstavbe rôznych potrubí kvôli jeho trvanlivosti a jednoduchosti inštalácie.

Kľúčové vlastnosti

Tento typ rýchlo namontovaných potrubných armatúr bol pôvodne vyvinutý v USA (odtiaľ názov) a následne sa rozšíril po celom svete, keď si inštalatéri uvedomili, aká jednoduchá a zároveň vysoko kvalitná inštalácia bola vykonaná.

Zvážte hlavné charakteristiky týchto zariadení:

• Uhlové žeriavy v americkom štýle a podobné výrobky umožňujú montáž a demontáž diaľnice bez nutnosti otáčania rúr. Je veľmi vhodný pri vykonávaní opravných prác na potrubiach upevnených v jednej polohe.
• American je zástrčkové spojenie s maticou. To znamená, že potrubie je potrebné pripojiť k spojke a maticu dotiahnuť. Charakteristickým rozdielom od ostatných spojení je to, že spojené prvky sú fixné.
• Tesnosť odpojiteľného spojenia vytvoreného maticou je zabezpečená hustou elastickou podložkou, pôsobí ako tesnenie.

Dôležité: Úspešné ukotvenie potrubia pomocou "American" je zabezpečené párovaním s vysoko kvalitným zadkom, ktorý je profesionálne navlečený.

Funkcie aplikácií

Inštalácia potrubia sa vyznačuje dlhodobou tesnosťou potrubia, pretože sa používa špeciálne kužeľové alebo ploché tesnenie. Rovnako ako celá zostava je tesniaci materiál opakovane použiteľný. V dôsledku toho je jeho cena oveľa oprávnenejšia ako výdavky na nákup jednorazových tvaroviek.

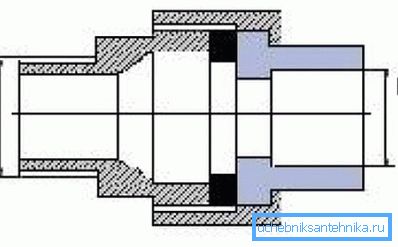

Montáž s uzatváracou maticou sa vyznačuje malými rozmermi a rovnosťou a koaxiálnosťou spojených rúrok. Každý koniec takejto koncovky skončí s príslušenstvom, ktoré sa vyberie v závislosti od typu ukotvenia. Medzi armatúrami je tesnenie, cez ktoré je matica skrutkovaná.

Podľa typu dokovania sa rozlišujú tieto typy pripojení:

• rozdeľovacie závitové kovanie s vnútorným závitom;
• rozdeľovacie závitové vybavenie s vonkajším závitom;
• rozdelené závitové upevnenie s poistnou maticou.

Dôležité: V závislosti od charakteristík potrubia sa tieto typy môžu kombinovať alebo kombinovať, aby sa dosiahol optimálny výsledok.

Ponúka dokovacie príslušenstvo

Ako už bolo uvedené, v tomto prípade sa používa kužeľovité alebo ploché tesnenie.

Nasledujúce výhody sú osobité kužeľovej konsolidácii:

• tesnenie sa realizuje podľa schémy kov-kov bez použitia ďalších tesniacich materiálov, čo znamená, že je spoľahlivejšie a odolnejšie;
• odolnosť voči chemickým a fyzikálnym účinkom (vrátane teplotných rozdielov) v dôsledku homogenity chemických a fyzikálnych vlastností tesniacich materiálov;
• možnosť aplikácie s miernou (až do 5 °) odchýlkou ​​osí, spojenými dielmi potrubia bez toho, aby bola dotknutá tesnosť spojenia.

Dôležité: Uvedené výhody sú poskytované pod podmienkou vysokej presnosti výroby spojovacích detailov. Menej náročné na kvalitu komponentov je spojenie rúrok pomocou plochého tesnenia. V tomto prípade sa používa ploché teflónové tesnenie, vyrobené vo forme krúžku.

Rovnako ako väčšina ostatných závitových tvaroviek sú americké diely vyrobené z nehrdzavejúcej ocele od značiek ako AISI321, AISI316 a AISI304 alebo mosadz.

Označenie sa nachádza na telese armatúr, čo zjednoduší výber vhodných spojovacích prvkov. Označenie označuje priemer v palcoch (napríklad 1 palec), stupeň ocele a nominálny tlak v PSI.

Guľový ventil

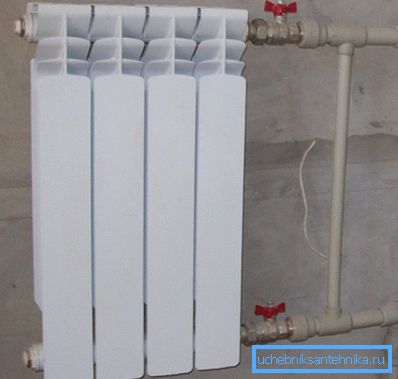

Uvedené charakteristiky vodovodných armatúr nemohli byť zvláštnejšie pre guľové ventily "American". Tento typ ventilov sa používa pri konštrukcii vodovodných a vykurovacích systémov.

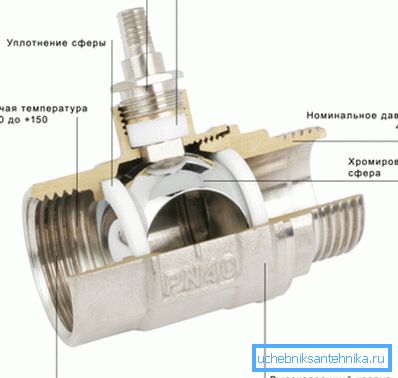

Hlavným pracovným prvkom zariadenia je uzáver s charakteristickým sférickým tvarom, ktorý sa otáča vnútri puzdra. V guľovej klapke je priechodný otvor. Keď je priechodný otvor umiestnený v rovnakej osi s príslušenstvom armatúry, dodáva sa voda. Keď je otvor kolmý na otvory kovania, prívod vody sa zastaví.

Konštrukcia guľového ventilu nie je nová a je široko používaná už 100 rokov. Ale najväčší záujem sú žeriavy s pripojením "Američan". Takéto ventily a armatúry sa používajú v domácich aj priemyselných podmienkach, čo sa vysvetľuje prevádzkovou jednoduchosťou a účinnosťou.

Iné typy amerického vybavenia

Americká spojka je spojka určená na spojenie dvoch koaxiálne identických potrubí alebo na spojenie potrubí rôzneho priemeru.

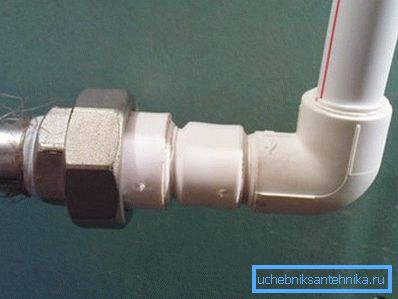

Tento typ spojenia sa výrazne nelíši od tradičných spojov. Jedna strana armatúry je zaskrutkovaná na oceľové rúrky, zvárané na medené rúrky alebo spájkované do rúr z polypropylénu alebo medi. Ďalšou súčasťou armatúry je sklopné spojenie armatúr a matic.

Pre úplnosť recenzie budeme hovoriť o uhlovom type pripojenia. Rohový žeriav s americkým 3 4, rovnako ako len rohový tvar, vyrobený pomocou dvoch kovaní a maticou, sa vyznačuje jednoduchou inštaláciou vlastnými rukami. Uhlová dokovacia stanica American zaručuje dodatočné pohodlie, keď sa inštalácia vykonáva v obmedzenom priestore.

záver

Takže sme sa pozreli na to, čo je Američan a aký je návod na jeho použitie. Teraz môžete zistiť, aký typ spojovacieho prvku je potrebný pre inštaláciu a výber potrebných komponentov potrubia.

Existujú otázky, ktoré potrebujú objasnenie? Viac užitočných informácií nájdete v tomto článku.
