Aký kábel je potrebný pre čerpadlo studne
Spravidla sa kábel pre čerpadlá na vrty vo výrobných zariadeniach nestačí na pripojenie k zdroju energie a musí sa zvýšiť o ďalší kus. Nájsť presne to isté označenie je veľmi ťažké, takže najčastejšie musíte používať iné značky, ale tu sú niektoré pravidlá, ktoré vám pomôžu pri výbere.
Budeme hovoriť o niektorých vlastnostiach a špecifikách elektrických drôtov pre tieto účely nižšie, a tiež vidieť tematické video v tomto článku ako doplnok.
Vyberte kábel

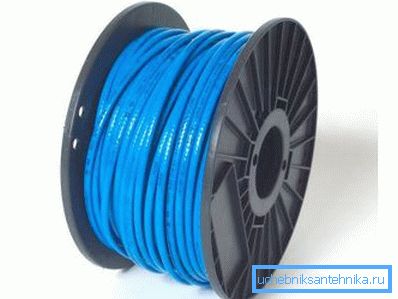

Poznámka. Vo väčšine prípadov výrobcovia ponorných čerpadiel ponúkajú svoje káble na zväčšenie dĺžky, ale ich cena je príliš vysoká, preto sa najčastejšie uchýlia k iným možnostiam. V takých prípadoch je vhodný akýkoľvek vhodný kábel VVG alebo PVA požadovaného prierezu. Hoci mnohí tvrdia, že značka TML bude najlepším riešením, aj keď v praxi, podľa autora tohto článku, nie je žiadny rozdiel.
Dĺžka kábla
- Aby ste si vybrali správny prierez kábla, potrebujete poznať vzdialenosť, ktorú chcete predĺžiť, a výkon čerpadla. Ak je všetko jasné (napíše sa v údajovom liste a na samotnej jednotke), dĺžka sa určuje z automatického zariadenia (zdroj energie) na samotné čerpadlo (nie na spojenie).
- Najčastejšie sa nevenuje pozornosť takéhoto parametra ako je dĺžka, pretože ďalšia časť nepresahuje dva až tri desiatky metrov, ale to nie je vždy prípad. Pri ponorných čerpadlách by dĺžka kábla nemala prekročiť 6% maximálneho prípustného poklesu napätia.
Toto je možné vypočítať pomocou vzorca L = (V * VV) / (I * 2 * 100 * (PF * A / Q)).
- Tu L je maximálna prípustná dĺžka;
- V je menovité napätie (V);
- ?V - maximálna strata napätia (%);
- I - hodnota ponorného čerpadla (A);
- p - 0 až 02 ohm / mm3 (odpor pre meď);
- q - prierez (mm) kábla;
- PF = 1.
Výber sekcie
Ako už bolo spomenuté, kábel pre čerpadlá do vrtov sa vyberá podľa pomeru prierezu / výkonu, ale na uľahčenie použitia nižšie uvedenej tabuľky.
| Výkon motora | Káblová časť (mm2) | |||||||
| 41 | 41.5 | 42.5 | 44 | 46 | 410 | 416 | ||
| kW | l. a. | Dĺžka kábla (m) | ||||||
| 0.25 | 0.33 | 70 | 105 | 170 | ||||
| 0.37 | 0.50 | 60 | 90 | 140 | ||||
| 0.55 | 0.75 | 45 | 70 | 110 | 180 | |||
| 0.75 | 1.0 | 35 | 50 | 85 | 140 | 210 | ||
| 1.1 | 1.5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1.5 | 2.0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2.2 | 3.0 | 30 | 50 | 75 | 125 | 200 |
Tabuľka pre jednofázové (230 V, 50 Hz) ponorné čerpadlá
| Výkon motora | Káblová časť (mm2) | |||||||||||
| 41 | 41.5 | 42.5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| kW | l. a. | Dĺžka kábla (m) | ||||||||||
| 0.37 | 0.50 | 300 | ||||||||||
| 0.55 | 0.75 | 250 | 380 | |||||||||
| 0.75 | 1.0 | 195 | 295 | |||||||||
| 1.1 | 1.5 | 145 | 215 | 360 | ||||||||
| 1.5 | 2.0 | 105 | 160 | 265 | 425 | |||||||
| 2.2 | 3.0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3.0 | 4.0 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4.0 | 5.5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5.5 | 7.5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7.5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9.2 | 12.5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17.5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18.5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Tabuľka pre trojfázové (400 V, 50 Hz) ponorné čerpadlá
Zdá sa, prečo venujete tak veľkú pozornosť výberu káblovodu a prečo potrebujete pokyny tu? V skutočnosti to ovplyvňuje trvanie životnosti a prácu samotnej jednotky (tu sa dozviete, ako vytvoriť filter pre studňu).
Skutočnosť spočíva v tom, že keď je prierez znížený, zvyšuje sa odpor, preto sa ohrievajú kovové (v tomto prípade medené) drôty, z ktorých sa zohrieva izolácia a teplom zmrštiteľná objímka.
Takýto proces môže viesť k skratu alebo jednoduchému vysušeniu izolácie, čo znemožňuje jeho použitie. Energia vynaložená na vykurovanie navyše neobdrží motor, čo znamená, že nebude schopný dodať požadovanú energiu.
Pri pripojení sa môže zistiť, že kábel čerpadla pre studňu pozostáva z troch alebo štyroch jadier, ale to závisí hlavne od toho, či je čerpadlo jednofázové alebo trojfázové.
Takže pre trojfázové napájanie si určite potrebujete štyri jadrá, zatiaľ čo možnosti pre jednu fázu sú možné - všetko bude závisieť od automatizácie. Táto automatizácia (tlakový spínač a snímač suchého chodu) môže byť vyrobená ako jedna jednotka, ale môže byť pripojená samostatne, hoci tento faktor nemá vplyv na počet žilov - to sa stáva inak.
zlúčenina

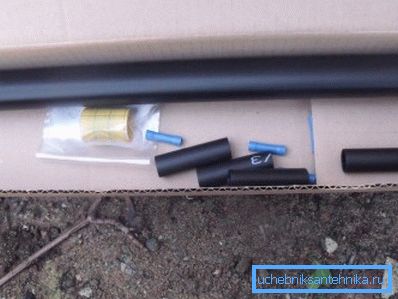

Poznámka. Tepelne zmršťovacia manžeta je rúrka s určitým priemerom, ktorá sa pri ohreve utiahne a po ochladení ostáva v rovnakej polohe. Takéto spojky sú vyrobené z polyolefínov (organických látok a syntetických polymérov), čo vedie k trvanlivému a pružnému materiálu.
Ak chcete pripojiť dva kusy kábla vlastnými rukami, mali by ste najprv venovať pozornosť tomu, ako krútiť vodiče tak, aby sa nevypálili a nevybuchli pod napätím.

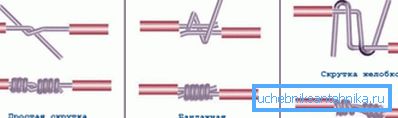

Horná časť zobrazuje tri typy zvratov, ktoré sa v takýchto prípadoch používajú, ale najčastejšie sa používajú prvé dve metódy - jednoduché a obväzové. Prax ukazuje, že sú dostatočne silné, aby sa zlomili a nikdy nespôsobili oblúk.
Nezabúdajte, že predtým, než začnete spájať kábel, je potrebné použiť tepelné zmršťovanie - hrubú hadičku na kábli a tenké rukávy na každom jadre samostatne.
Potom, čo ste to urobili, opatrne odrežte všetky vodiče na požadovanú dĺžku, orezajte konce, približne 50-60 mm a zostrihajte. Potom zatlačte malý obal na zákrut a spájkujte ho a potom spájajte horné zmršťovanie, ako je znázornené na obrázku vyššie.
Spojenie bez spojky

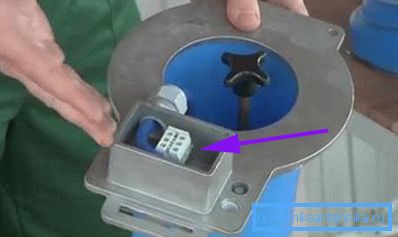

Pri spravodlivosti treba poznamenať, že nie je vždy potrebné použiť na zmontovanie káblov na ponorné čerpadlá zmršťovacie rukávy a zákruty, ale to platí len pre studne. Faktom je, že vrtná jamka sa často vyrába so svorkovnicou vo vnútri, s ktorou je možné vykonávať spájanie (pozri tiež článok Typy studní a ich vlastnosti).
To sa robí pomerne ľahko a jednoducho - konce každej žily sú orezané asi 10 mm a vložené do otvorov proti sebe. Je veľmi dôležité, aby ste skrutku pevne utiahli, pretože tým, že ho zacvaknete, môžete sploštiť drôt pozdĺž malých žíl, čím vytvoríte slabý prierez v priereze.
POZOR! Ak pevne neutiahnete skrutku, v bloku sa môže vyskytnúť iskrenie, čo vedie k oxidácii a niekedy k roztaveniu bloku.
Vo väčšine prípadov inštalatéri nepoužívajú svorkovnicu s použitím tepelne zmršťovacieho obalu na stavbu. Zároveň sa zvyšuje náklady o penny a spoľahlivosť pripojenia sa výrazne zvyšuje.
záver

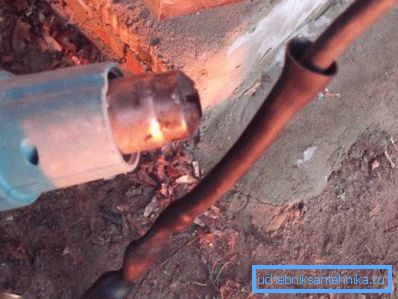

Na záver by som chcel povedať, že nepotrebujete špeciálne náradie, ako je spájkovačka alebo fúkač, na ohrievanie zmršťovacích objímok na kábli ponorného čerpadla. Polymér sa môže ohrievať otvoreným ohňom a na to stačí aj obyčajné zápalky a suché triesky v podobe triesok (tiež sa dozviete, ako urobiť vrták do studne vlastnými rukami).
Veľa šťastia!
