Ako merať vodovodné potrubia: všetko, čo potrebujete vedieť

Sortiment vodných potrubí zahŕňa výrobky rôznych veľkostí. Aby nedošlo k nepríjemnej situácii, kedy zakúpené diely nezodpovedajú sekcii alebo iným parametrom k už inštalovaným, je dôležité, aby každý inštalatér nielen poznal najbežnejšie priemery potrubia, ale aj aby ich mohol správne merať. Náš článok sa bude venovať týmto otázkam.

Rozmery sanitárneho zariadenia

Základné parametre

Pred analýzou veľkostného rozsahu výrobkov z vody a plynu, ktoré sú uvedené v príslušných Štátnych normách a SNiPs, musíte pochopiť, na ktorých parametroch budeme pracovať.

Pri meraní týchto častí budeme potrebovať nasledovné hodnoty:

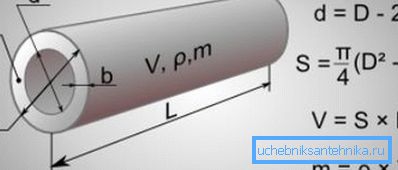

• D - priemer. Predstavuje vzdialenosť medzi najdlhšími bodmi na vonkajšom povrchu.
• Doo - podmienečný preukaz. Veľkosť podmieneného priechodu sa rovná priemeru vnútorného kanála potrubia, zaokrúhleného na štandardnú hodnotu s určitým stupňom presnosti.

Venujte pozornosť! Pri medzinárodnom označovaní sa na označenie vonkajšieho priemeru a podmieneného priechodu používajú symboly D a Dn.

• s - hrúbka steny. Čím je táto hodnota vyššia, tým je odolnejšia konštrukcia a tým väčší tlak bude potrubie odolávať.

Okrem toho, aby sa plne zhodnotili možnosti konkrétneho modelu, používa sa takzvaný štandardný pomer strán (SDR). Táto hodnota sa vypočíta podľa vzorca:

SDR = D / s

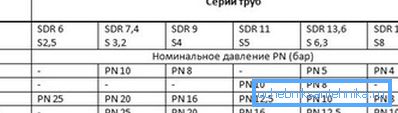

Hodnota SDR sa spravidla zaokrúhľuje na tabuľkové hodnoty, čo vám umožňuje jednoducho vybrať materiál s požadovanou odolnosťou voči vnútornému tlaku.

Palce alebo milimetre?

Ďalším dôležitým bodom je určenie pomeru medzi metrickými a palcovými rozmermi potrubia. Zdá sa, že nie je nič jednoduchšie - jednoducho vynásobte priemer potrubia v palcoch o veľkosti jedného palca (asi 25,4 mm) a získavame požadovaný výsledok, ale v praxi je všetko o niečo komplikovanejšie.

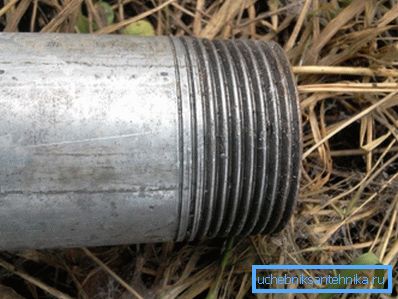

Faktom je, že palce charakterizujú rúrkovú niť, ktorá je rozrezaná na vonkajší priemer a pri výbere rúr (najmä pri výmene kovových výrobkov s plastom) je vnútorný priemer dôležitý.

Takže profesionálni inštalatéri používajú štandardné pomery:

• Vodovodné potrubie 1 2 palce - podmienený priechod 15 mm, vonkajší priemer od 20 do 22 mm.
• Vodné potrubie 3 4 - potrubie v 20 mm, vonkajšia časť od 25 do 27 mm.
• Výrobok palca - 25 a 32 mm.
• Vodovodné potrubie 1 1 2 - podmienený priechod 40 mm, v závislosti od hrúbky steny môže mať priemer 45 až 50 mm.

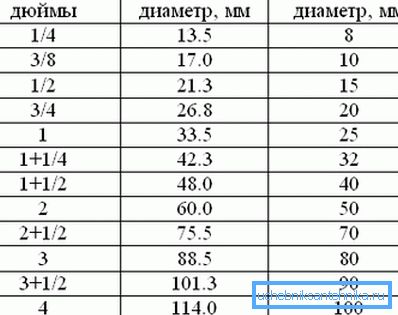

Aj v našom článku sú uvedené tabuľky pomerov palcových a metrických rozmerov potrubí, ktoré sa najčastejšie používajú pri práci.

kapacita

Niekedy pri výbere častí používaných pri konštrukcii komunikácií je potrebné zistiť kapacitu potrubia s určitým priemerom.

Táto hodnota udáva, koľko kvapaliny môže prechádzať cez interný kanál za jednotku času a závisí od nasledujúcich faktorov:

• Materiál, z ktorého je rúrka vyrobená.
• Tvar výrobku (okrúhly / profilový).
• Priemer podmienečného priechodu.
• Celková dĺžka obrysu.
• Prítomnosť svahu a jeho stupeň.
• Systémový tlak

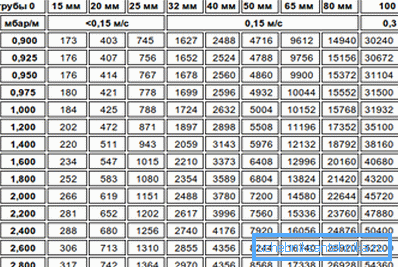

Na výpočet tejto hodnoty sa zvyčajne používajú ťažkopádne vzorce, pretože inštalatéri zvyčajne buď používajú štandardné riešenia, testované na základe času, alebo používajú hodnoty tabuľky. Preto podľa takejto tabuľky je prietok vodného potrubia 100 mm s rýchlosťou pohybu kvapaliny pri 0,3 m / s a ​​tlak 90 Pa / m bude asi 30 000 kg / h.

Venujte pozornosť! Aby ste nedokázali vykonať svoje vlastné výpočty, môžete si stiahnuť špeciálny kalkulačný program.

Metódy merania doma

Rúru môžete merať vlastnými rukami niekoľkými spôsobmi:

• Ak má výrobok dostatočne veľký priemer, najjednoduchším spôsobom je použiť flexibilnú meraciu pásku (krejčovský meter je perfektný). Zatvorte pásku okolo potrubia a merajte obvod v najširšej časti. Potom vypočítame priemer a rozdeľujeme obvod číslom "Pi" približne rovným 3,1416.

Venujte pozornosť! Keďže štandardné diely sa používajú v každodennom živote, pokyn doporučuje jednoduché rozdelenie obvodu o 3: presnosť bude postačovať.

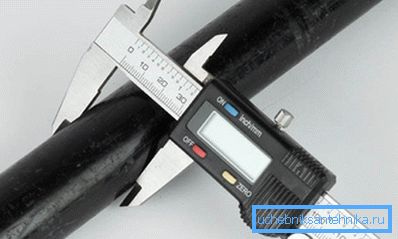

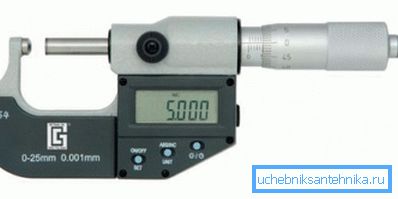

• Ak chcete pracovať s rúrkami s malým priemerom, môžete použiť kaliper alebo mikrometr. Ak ste stále konfrontovaní s podobnými úlohami, je lepšie zakúpiť si model s elektronickým displejom: jeho cena je o niečo vyššia ako cena štandardných meradiel, ale je neporovnateľne výhodnejšie ho používať.
• Pomocou posúvača môžete tiež určiť vnútorný priemer výrobku. Aby sme to urobili, na plátku na niekoľkých miestach sme merali hrúbku steny, vypočítali priemernú hodnotu tohto parametra a dvakrát sme ju odpočítali od nastavenej hodnoty vonkajšieho priemeru.

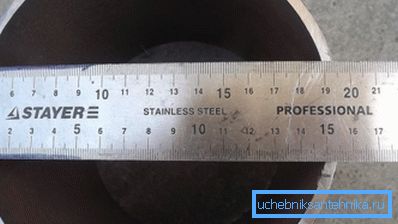

• A nakoniec, na vyriešenie problému môžete použiť grafické programy. Do potrubia, ktoré je potrebné merať, použijeme buď pravítko, alebo objekt s predtým známymi rozmermi (napr. Fotografujeme produkt a potom pomocou počítačových programov spájame rozmery normy s rozmermi potrubia.

Venujte pozornosť! Najčastejšie sa táto technika používa pre objekty vo veľkom meradle, ako aj pre potrubia, prístup ku ktorým je veľmi ťažké získať.

záver

Zistite, aký produkt pred nami - vodovod 50 mm, 60 mm alebo 1 1/2 palca - niekoľkými spôsobmi. Čím presnejšie zmeráme, tým vyššia je pravdepodobnosť, že vhodná časť bude vybraná pre pripojenie alebo výmenu. Viac informácií o princípoch merania produktov potrubia vo videu nájdete v tomto článku.
