Ako dostať vodu do domu z dobre - celý komplex prác

07-03-2018
Napájanie vodou

Autonómne zásobovanie vodou je nevyhnutnou, ale veľmi dôležitou vecou. Budete nielen potrebovať rozvinúť zdroj, ale aj zabezpečiť neprerušený prívod vody s potrebnými parametrami tlaku, chemického zloženia a objemu. Povieme vám, ako privádzať vodu zo studne do domu s vlastnými rukami, ako aj ako pripojiť a upraviť potrebné vybavenie.

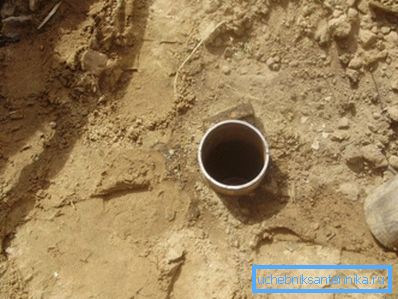

Po vŕtaní sa musíte rozhodnúť, ako priniesť vodu z studne do domu.

Autonómny systém zásobovania vodou

Čo sa skladá z

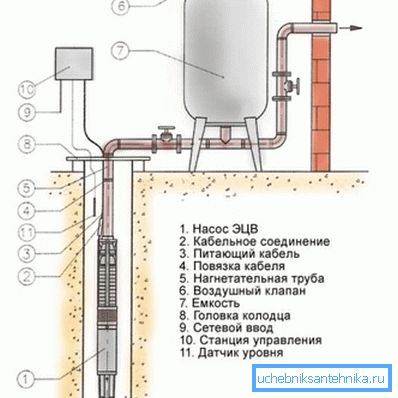

Predtým, než začnete s studňou v dome, mali by ste zistiť, čo je pre to potrebné.

Autonómny systém zásobovania vodou je súbor nástrojov, ktoré zabezpečujú odvedenie vody zo studne, jej prepravu, akumuláciu, vytvorenie potrebných tlakových parametrov, ako aj riadenie a koordináciu práce všetkých prvkov systému.

Moderné technické a materiálové možnosti umožňujú vytvoriť úplne nezávislý a automatizovaný systém zásobovania vodou, takže zvážime práve takúto možnosť.

Takže zloženie ropovodu zahŕňa:

  1. Hlboko studené čerpadlo. Väčšina vrtov má hĺbku väčšiu ako 8 metrov, takže je potrebné použiť ponornú jednotku;
  2. Vsuvka s obojstranným vonkajším závitom, spätný ventil a spojka na pripojenie vývodu čerpadla k zdvíhaciemu potrubiu;
  3. Vodovodné potrubie. Je dôležité vybrať si výrobok, ktorý dokáže odolávať tlaku podľa hĺbky studne, je lepšie použiť kovoplastové alebo polymérové ​​modely, odporúčame rúry z nízkotlakového polyetylénu (HDPE);
  4. Napájací kábel motora čerpadla a utesnený prívod (svorkovnica proti vlhkosti);
  5. Montáž pre prechod z vertikálnej trubice na vodorovnú rúrku. Môže to byť koleno alebo odpal, v závislosti od charakteristík potrubia;
  6. Svetlá výška jamky. Tento výrobok je utesnený kryt na skrutkových svorkách so svorkou na potrubia a káble, ako aj spojovacími prvkami pre bezpečnostný kábel;
  7. Horizontálne potrubie na prepravu vody zo zdroja do domu. Tu je tiež lepšie použiť PND-rúrku rovnakého priemeru;
  8. Sada príslušenstva pre pripojenie prijímača: otočné spojky, rohový filter, vsuvka. V závislosti od konfigurácie rúrok sa táto zostava môže meniť;
  9. Nádrž na hydraulický akumulačný prístroj (prijímač) 200 litrov. Je lepšie používať plastové výrobky s membránou, vybavené manometrom a tlakovým spínačom;
  10. Magnetický štartér, ktorého svorky zatvárajú / otvárajú obvod napájania čerpadla. Štartér je riadený prevádzkovým prúdom z tlakového spínača prijímača. Inštalované pre spustenie vysokovýkonných čerpadiel s veľkými rozbehovými prúdmi;
  11. Stanica riadenia čerpadla, ktorá umožňuje manuálny štart a reštart zariadenia;
  12. Snímač hladiny vody v studni a núdzové vypínacie relé čerpadla, keď hladina vody klesne pod prípustnú úroveň.

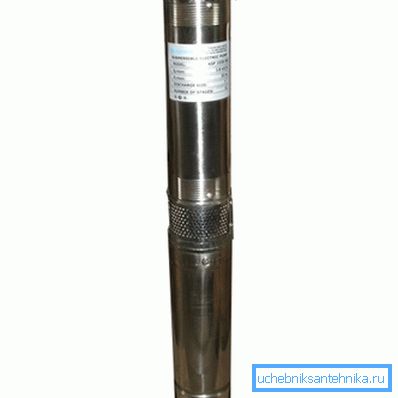

Kvalitné ponorné čerpadlo je schopné udržiavať tlak 65 metrov s výkonom len 250 wattov.

Venujte pozornosť! Ponorné čerpadlá a prvky automatizácie riadenia by mali mať najvyššiu kvalitu, preto nedoporučujeme šetriť a kupovať výrobky pochybných výrobcov.

Ponorenie a pripojenie čerpadla

Na obrázku je znázornený proces ponorenia čerpadla do studne.

Poďme sa pustiť do podnikania.

Najskôr je potrebné zostaviť systém na zdvíhanie vody na povrch:

  1. Vezmeme čerpadlo a vo výtokovom otvore otáčame vsuvku pomocou vonkajšieho závitu. Potom navíjame spätný ventil na vsuvku a zaskrutkujeme do neho spojku na pripojenie k potrubiu PND (spojka sa zvyčajne používa 32 palcov);

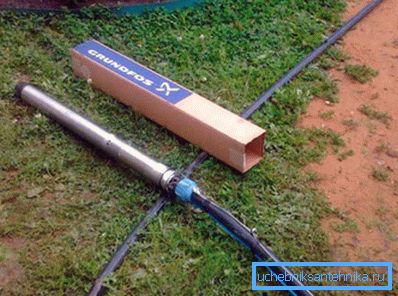

Čerpadlo sa pripája so zdvíhacím potrubím.
  1. Pripojte spojku k vodovodnej rúre, predbežne rozrezanú. Napájací kábel motora sa položí pozdĺž rúry a pripevní sa k nemu pomocou pásky alebo svoriek každých 2 až 3 metre;
Upevnite kábel do potrubia.
  1. V montážnych otvoroch na telese čerpadla prejdite bezpečnostným káblom (zvyčajne je súčasťou dodávky) a upevnite ho dvoma svorkami na skrutkách.

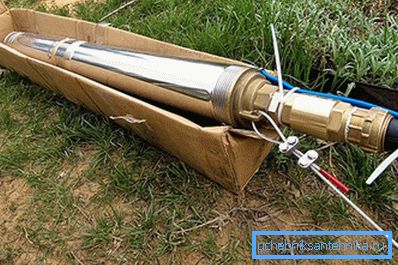

Kábel je upevnený dvoma skrutkovými svorkami.
  1. Zoberme čerpadlo a jemne ho spustite do studne pri potrubí, pokúste sa nedotýkať stien skrine. Vzdialenosť od dna je minimálne 1 - 2 metre. Dynamická hladina vody v jamke musí byť najmenej 5 metrov nad čerpadlom;
Extrémne jemne ponorte čerpadlo.
  1. Horný koniec potrubia je zaskrutkovaný do otvoru na vrtu a upnutý, príde aj káblom. Bezpečnostný kábel je pripojený na špeciálny krúžok na spodnej strane horného krytu.
Namontujte špičku uzla dobre.
  1. Pripojíme kábel do siete 220 V a vykonáme skúšobný štart čerpadla. Ak voda nepríde hneď - vytiahnite ju z rúrok z úst, spätný ventil nemusí fungovať kvôli vzduchu v systéme;
Pripojíme kábel čerpadla k sieti.
  1. Ak voda ide - znamená to, že prvá fáza je dokončená.

  Venujte pozornosť! Ak je čerpadlo už vybavené spätným ventilom, je lepšie ho duplikovať mosadzným výrobkom, pretože je oveľa spoľahlivejší: cena dobrého čerpadla je príliš vysoká na to, aby mohla byť vystavená riziku.

Podzemné potrubie

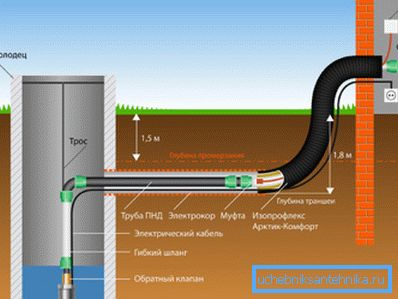

Externé potrubie s potrubným vykurovacím systémom.

Teraz, ako vlastne získať vodu zo studne do domu. Pre tieto účely je lepšie použiť rúrku vyrobenú z polyetylénu, pretože sa predáva vo zvitkoch a máte možnosť vybrať si segment požadovanej dĺžky, aby ste sa vyhli zbytočným kĺbom.

Tiež je užitočné otočné spojenie pre rúrky PND a sadu dodatočných armatúr. Používajte len kvalitné výrobky, odporúčame vám zastaviť výber talianskych výrobcov.

Takže pokyn pre kladenie potrubia z studne do domu:

  1. V hĺbke zamrznutia pôdy (pre každý región má svoje vlastné, stredná zóna Ruska je asi 5 metrov) vykopáme zákop z studne do domu. Je lepšie položiť komunikáciu v najkratšej priamke, odvtedy nebudete potrebovať otočné dokovacie stanice a spotreba materiálu bude nižšia;

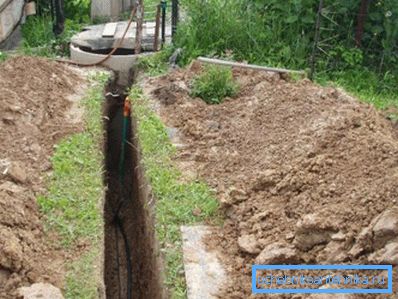

Vyrábame zemné práce;
  1. Na dne výkopu nalejeme vrstvu piesku o výške 10-20 cm, s miernym zaujatím smerom k vrtu (stačí 1%). Na túto posteľnú dosku sme dali potrubie;

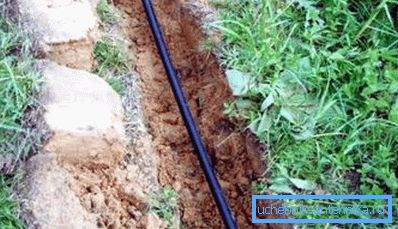

Pištoľ položíme na pieskový vankúš.
  1. Zatvoríme jeden koniec hadice do koseónu a spojíme ho pomocou kolena a tvarovky so zdvíhacím potrubím.

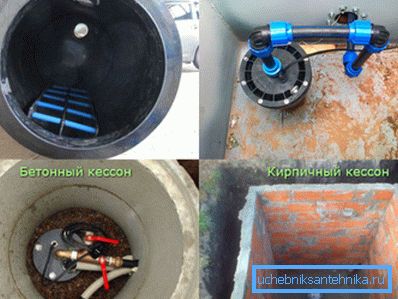

Dostávame potrubie v koseóne a spojíme ju s zdvíhacou vetvou.
  1. Začnime druhý koniec do špeciálneho otvoru v zázemí domu alebo základu, dodáme vstupný bod plastovým puzdrom a dôkladne ho utesníme silikónom alebo iným tesniacim materiálom;

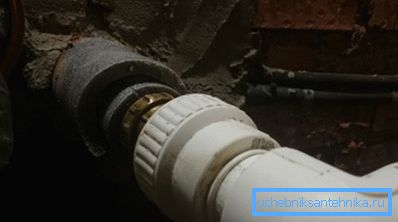

Zadáme vstup cez stenu nadácie alebo suterénu.
  1. Rúra je pokrytá vrstvou piesku tak, aby bola pokrytá do výšky 15 cm, potom je zákop pokrytý zeminou. Kamene v zemi by nemali spadnúť, záplaty ramene nemôžu.
Posypte potrubie a zaveďte výkop.
  1. V dolnej časti potrubia je lepšie zabezpečiť odtokový ventil na vypúšťanie vody zo studne v prípade zachovania miesta na zimu.

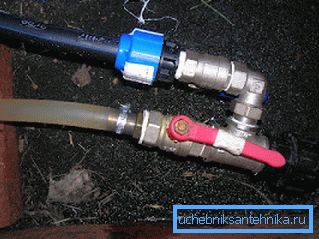

V najnižšom bode horizontálneho potrubia alebo vo vertikálnej oblasti vo vnútri studne sa môže vložiť kohútik na vypúšťanie vody.

  Venujte pozornosť! Ak sa potrubie prehĺbi pod úroveň zamrznutia pôdy, musí byť izolované špeciálnym krytom z penového polystyrénu, do ktorého je lepšie vkladať vykurovací kábel, ktorý je pripojený k spínaču teploty. Takisto príde s grafom vstupu, ktorý sa nachádza na povrchu alebo blízko k nej.

Pripojenie prijímača

Schéma zapojenia hydroakumulátora.

Ako sme už uviedli, systém zásobovania vodou by mal spotrebiteľovi nielen dodávať vodu, ale aj zaistiť tlak a výkon prijateľný pre normálnu prevádzku sanitárneho zariadenia. Ponorné čerpadlo je schopné vytvoriť dostatočne vysoký tlak, avšak bude nestabilné a pri náhlom uzatvorení ventilu môže dôjsť k hydraulickému nárazu.

Okrem toho, ak je čerpadlo pripojené priamo k prívodu vody, potom sa pri každom spustení batérie v akomkoľvek inštalačnom zariadení (umývadlo, umývadlo, kúpeľňa, WC atď.) Zapne motor čerpadla. To nepriaznivo ovplyvní životnosť motora, mechanika čerpadla, ako aj vypínacie body na relé alebo štarte.

Preto je potrebný hydroakumulátor, ktorý akumuluje vodu pod tlakom a dodáva spotrebiteľovi. Keď tlak v nádrži zariadenia klesne pod určitú úroveň, spustí sa tlakový spínač, ktorý zatvorí napájací okruh motora čerpadla a pumpuje požadovaný objem vody. Ak je kapacita nádrže 100 litrov alebo viac, potom pri priemernom počte rodín bude počet štartov čerpadiel malý a bude trvať dlho.

Spravidla sa objem nádrže prijímača vypočítava na základe pomeru 20 litrov na batériu, vrátane toalety, polievok a ďalších.

Zastavili sme sa do domu. Pokračujte:

  1. Vstup potrubia je spojený pomocou spojky s 5-kolíkovou príchytkou. Vsuňte spojku na palcovom otvore cez vsuvku s maticou;
Ak chcete pripojiť špičku vstupného potrubia s jednotkou, použite
  1. Na vstupe prijímača navíjame rohové ohyby, ktoré sa rozprestiera so segmentom potrubia požadovanej dĺžky. Ak je to možné, namiesto rúrok a lakťov používame flexibilnú hadicu s kohútikom;

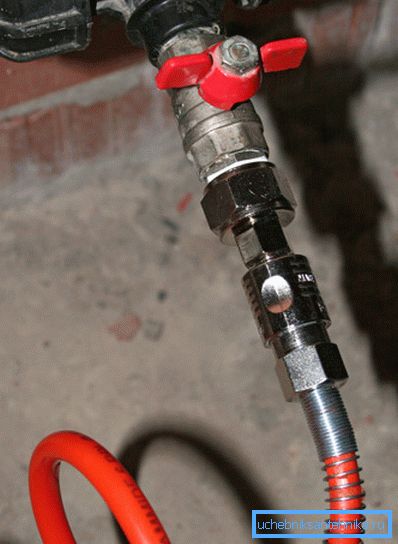

Pripojte nádrž s armatúrou;
  1. Koniec prijímacej rúrky je spojený guľovým ventilom s uzatváracou maticou s ľubovoľnou voľnou dierkou. Ak sa použije hadica s kohútikom, potom jej koniec jednoducho zaskrutkuje adaptérom ("American") do otvoru dýzy;

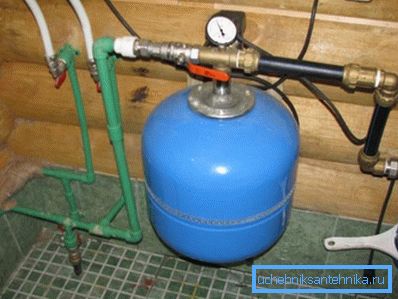

Tu je návod na pripojenie nádrže k päťpinovému kovania priamo.
  1. Do otvoru? palcov pripojte manometer;
  2. Do neobsadeného otvoru? palca pripojte tlakový spínač;

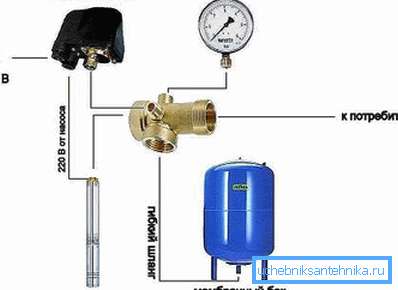

Diagram zobrazuje otvory pre pripojenie častí k príslušenstvu.
  1. Zostávajúci neobsadený palcový otvor rozdeľovacej spojky je spojený cez ventil s maticou uzáveru s prívodom vody pre spotrebiteľa;

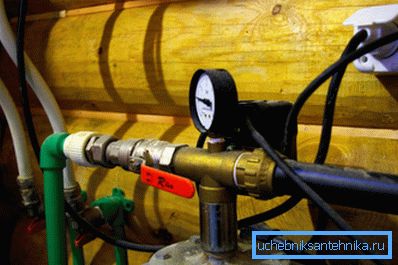

Pripojíme vodovodné potrubie (zelené) s otvorom spojky cez ventil s americkým.
  1. Pripojíme napájací kábel čerpadla k terminálom relé, ktoré sa spustí a vypne. Spínací obvod je jednoduchý a je opísaný v pokynoch pre relé. Ak sa vyžaduje štartér, jeho cievka je napájaná relé a čerpadlo je pripojené na svorky štartéra;
Prepíname tlakový spínač a napájanie čerpadla.
  1. Samostatne, napájame kábel čerpadla ručným spínačom, ktorý je určený na štartovací prúd motora s dvojitým okrajom;
Inštalujeme systém ručného štartovania.
  1. Pomocou ručného prepínača spustíme čerpacie zariadenie a čakáme, kým sa nádrž nenaplní a systém automaticky vypne napájanie motora čerpadla. Všimnime si tlak na manometri. Potom otvoríme niekoľko kohútikov a necháme vodu klesnúť, kým systém nespustí čerpadlo, tiež nastaví hodnotu tlaku;

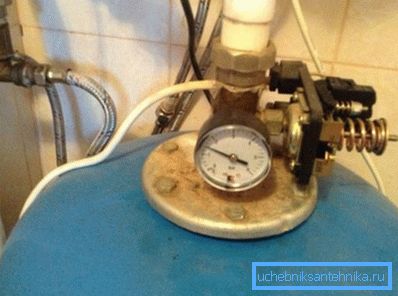

Všimneme si dolnej a hornej tlakovej hranice.
  1. Porovnávame získané hodnoty s charakteristikami pasu prijímača a v prípade potreby upravíme relé.

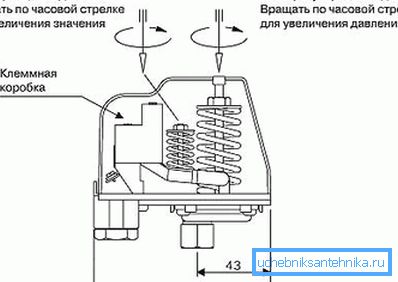

Ak je to potrebné, vykonajte vyladenie relé.

záver

Inštalácia samostatného systému zásobovania vodou je veľmi zodpovedná úloha, ktorá sa skladá z mnohých etáp. Napriek tomu sa celý súbor diel môže vykonávať nezávisle podľa bodov v našej príručke (tiež sa dozviete, ako získať čerpadlo zo studne).

Video v tomto článku zobrazuje proces jasnejšie.
