V tomto článku musíme zistiť, aký je trojcestný ventil a na aké účely ho možno použiť v moderných inštalačných systémoch. Navyše sa budeme oboznámiť s typickými problémami týchto žeriavov pri vykurovaní v domoch starej stavby a zistiť, čo možno s nimi nahradiť pri opravách prívodného potrubia do radiátora.
Čo je to?
Trojcestný ventil je pomerne predvídateľne odlišný od bežného ventilu tým, že nie sú prítomné dve, ale tri závery.
V tomto prípade môžu byť závery veľmi odlišné:
- Závit (spojka);
- príruby;
- Kolík (rýchle upínanie);
- Nakoniec záver môže a predstavuje odtokový otvor pre vypúšťanie pracovného prostredia.
Funkčnosť produktu je tiež celkom zrejmé: umožňuje konfigurovať inžiniersky systém s maximálnym počtom smerov pohybu pracovného prostredia. V závislosti od polohy žeriavu v jeho prípade je možné vytvoriť prepojku medzi ľubovoľnými dvoma alebo tromi vetvami. Samozrejme, tento typ ventilov umožňuje aj ich úplné zablokovanie.
typy
Tieto vodotesné kohútiky, ktoré sa v súčasnosti nachádzajú v predaji, sa dajú rozdeliť do dvoch hlavných kategórií v závislosti od ich zariadenia.
korok
Nastavenie žeriavu sa vykoná zmenou polohy korku s otvorom na obrázku.
Produkty sa môžu líšiť:
- Metóda utesnenia korku a drieku. Existujú tri možnosti:
| Metóda tesnenia | popis |
| Uskladnenie žľazy | Korek sa otáča v dutom puzdre zo spodu a je stlačený na hornej strane s maticou. Grafitová vývodka pod maticou zaisťuje, že nedochádza k presakovaniu pod drieku. Hlavnou nevýhodou žľazy je to, že sa produkujú aj jednoduchým ventilom v dôsledku vylúhovania častíc grafitu |
| Gumové tesnenie | Namiesto epiplonu sa používa gumový krúžok. Na rozdiel od žľazy sa vyvíja iba vtedy, keď sa zmení pracovná poloha zástrčky. |
| Lopping korku | Tesnosť dlhých závitových ventilov je zabezpečená lapnutím kužeľovej zátky na telo. Cork ho priťahuje oko na prechádzajúcej stopke |
Užitočné: trojcestné ventily na vykurovanie v domoch postavených v 60.-70. Rokoch minulého storočia sú zapečatené výlučne žľabou. Jeho vývoj je príčinou neustáleho úniku zásob na každom kroku korku.
- Prítomnosť alebo neprítomnosť rukoväte. V druhom prípade sa korok otáča pomocou otvoreného, potrubného kľúča alebo plynového kľúča.
- Materiál tela a korok. Na ich výrobu sa používajú kovy s nízkym trením - mosadz a liatina.
lopta
Sharovy 3kh jeřáb je evolučný vývoj predchádzajúceho dizajnu:
- Kork získal tvar pravidelnej gule s tvarovanou drážkou a povrchom s najvyššou kvalitou spracovania, čo zaručuje minimálnu súťažnú činnosť.
- Tesnosť je zabezpečená PTFE alebo PTFE sedadlami - materiálmi s minimálnym koeficientom trenia.
- Drievka je utesnená tesniacim krúžkom - kaučukom alebo polymérom.
Aký je výsledok?
- Crane resource nie je menej ako 500 operácií (častejšie - 2000 a viac).
- Oprava a údržba sú obmedzené na zriedkavé utiahnutie matice a stlačenie tesnenia kmeňa.
- Spínacia sila žeriavu je oveľa nižšia ako u korkových žeriavov.
Mimochodom: je úmerný menovitému priemeru žeriavu. V prípade veľkých rozmerov je možné použiť prepínacie mechanizmy s manuálnou prevodovkou alebo servomotormi.
Cena trojcestných žeriavov oboch typov sa mierne líši, čo spôsobuje, že korkové výrobky s nízkym dopytom v systémoch na vykurovanie a zásobovanie vodou tvoria krehkejší a ťažko udržiavateľné výrobky.
prihláška
Kde sa používajú trojcestné žeriavy? Samozrejme, máme záujem najmä o ich použitie pri inštalácii vodovodných systémov vlastnými rukami.
Systémy podlahového vykurovania, okruhy tepelného akumulátora

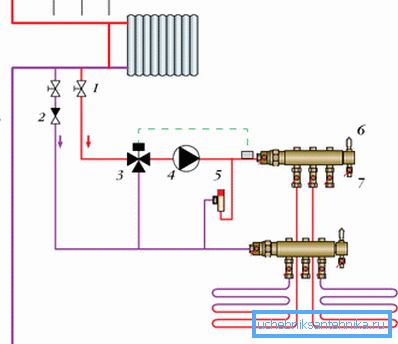

V obidvoch prípadoch je vytvorený čiastočne nezávislý vykurovací okruh s vlastným obehovým čerpadlom. Na úpravu teploty používa čiastočnú recirkuláciu spiatočky.
Trojpass je umiestnená na pripojenie napájania a prepojky s návratom; Práve toto umožňuje nastaviť teplotu zmesi.
Užitočné: na automatizáciu regulácie teploty sa často dodáva so servopohonom, ktorý nastavuje teplotu v závislosti od nameraných hodnôt diaľkového snímača teploty.
Montáž meradiel
Jedným z problémov mechanických manometrov je lepenie šípky počas dlhodobej prevádzky pod tlakom. Na uvoľnenie tlaku bez demontáže zariadenia sa používa trojpruh: pri otáčaní rukoväte nielenže blokuje riadiacu zásuvku vedenia, ale aj znižuje tlak nad zátkou alebo guľou cez vypúšťací otvor.
Úprava vykurovacích zariadení

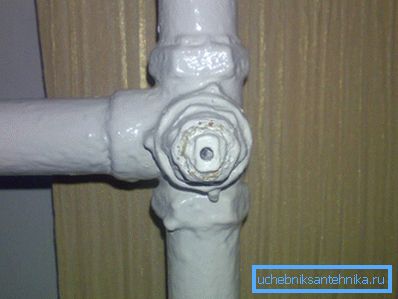

Práve v tejto kapacite boli trojstopové žeriavy použité v chruščovských domoch, ktoré sme už spomenuli. Boli nainštalované na pripojenie spodnej vložky k radiátoru a prepojkami.
Tento žeriav má štyri pracovné polohy:
- Celá voda prechádza cez radiátor s blokovaným prepojkou.
- Voda prechádza cez jumper a radiátor.
- Pri uzatvorení chladiča prechádza cez prepojku vodu.
- Prepínač a radiátor sú úplne zablokované, obeh v stúpačke je zablokovaný.
Okrem trvalých únikov zásob, posledná poloha žeriavu vytvorila pre majiteľov a ich susedov veľa problémov: nájdenie vinníka pri absencii vykurovania z celého stúpačky sa niekedy stalo netriviálnou úlohou.

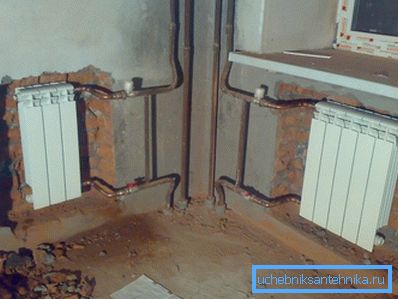

Keďže sme sa dotýkali tohto pochybného dizajnu, autor si dovolí odporučiť konfiguráciu ventilov na vykurovacom zariadení, čo v budúcnosti prinesie minimálne problémy:
- Na spodnom prípoji k chladiču je po preklade umiestnený guľový ventil. Normálne, dva prejsť.
- Na vrchnej podložke - aj po zasúvacom sytiči. Je to na vrchole - pretože zbiera menej kalov a zvyškov, ktoré môžu ovplyvniť škrtenie radiátora.
- Prepínač je vyrobený bez uzatváracích ventilov, ale s menovitým priemerom o jeden stupeň menším ako riadiace vedenia prívodných potrubí.
Toto montážne pokyny poskytujú maximálne teplo s flexibilným nastavením prenosu tepla a úplnou absenciou problémov pre majiteľa a susedov.
záver
Dúfame, že sme boli schopní odpovedať na všetky otázky, ktoré sa nahromadili v čitateľovi. Ďalšie informácie o zariadení, typoch a funkciách používania trojcestných žeriavov nájdete vo videu v tomto článku. Veľa šťastia!
