100 mm guľový ventil: zariadenie, klasifikácia, porovnanie s

Ako guľový ventil DU100? Aké druhy tohto produktu nájdete v predaji? Existujú nejaké funkcie pre montáž produktu? Ako to vyzerá na pozadí alternatív - závitové ventily a uzávery? Poďme to prísť na to.

Prvý známy

dizajn

Hlavným konštrukčným prvkom je guľovitý škrtiaci ventil s priechodným kanálom. Spravidla sa jeho priemer rovná priemeru pripojeného potrubia. Tyč vložená do drážky skrutky je vyvedená cez teleso a je dodávaná s vhodnou rukoväťou alebo prevodovkou. Funkcia tesnenia sa uskutočňuje pomocou polymérových sedadiel pod guľou a prstencovým tesnením okolo stonky.

Aké materiály možno použiť na výrobu guľových ventilov?

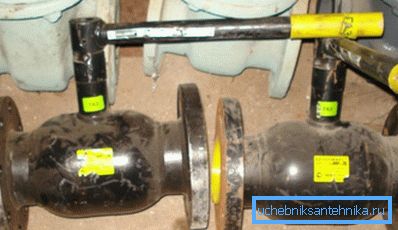

Užitočné: v závislosti od pracovných podmienok môže mať rukoväť rôzne farebné označenia. Určený na studenú vodu, horúcu vodu a kúrenie, guľový kohút 100 mm je označený červenou farbou; výrobky s obmedzenou tepelnou odolnosťou - modrá. Žltá indikuje, že ventil je určený pre plyn.

druh

Žeriavy je možné klasifikovať podľa viacerých kritérií.

Typ karosérie

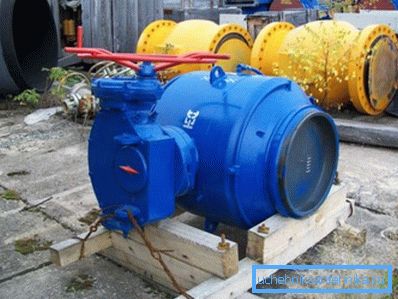

Môže byť zváraný a oddeliteľný.

• V prvom prípade, ako bonus, majiteľ dostane väčšiu odolnosť skrine voči hydraulickému tlaku.: s nárastom priemeru sa ťahová sila jeho stien zväčšuje v pomere k prierezu. Cena je takmer nulová udržiavateľnosť produktu: maximálne je možné nahradiť opotrebovaný tesniaci krúžok okolo stonky v ňom.

• V druhom prípade v prípade potreby vymeňte všetky opotrebované konštrukčné prvky. - sedadlá, zásoby a dokonca aj samotnú guľôčku.

Zvyčajne sú časti tela s veľkým priemerom spojené čapy.

Pripojenie potrubia

Môže to byť vykonané tromi úplne tradičnými spôsobmi:

1. Nite. Spojenie s veľkým priemerom však nie je veľmi populárne vzhľadom na to, že je ťažké utesniť a utiahnuť niť.
2. Zváraním Dĺžka dýz na zváranie a významná hmotnosť telesa ventilu neumožňujú nebezpečné prehriatie polymérových tesnení počas zvárania.
3. Príruby. Poskytujú rýchlu montáž a demontáž žeriavu.

Prírubový guľový ventil DN 100 môže zase patriť do dvoch podkategórií. Vo všeobecnosti montážne rozmery prírubového guľového ventilu DN 100 presne zodpovedajú montážnym rozmerom oceľového ventilu 30s33nzh, ktorý umožňuje výmenu bez zvárania na potrubiach.

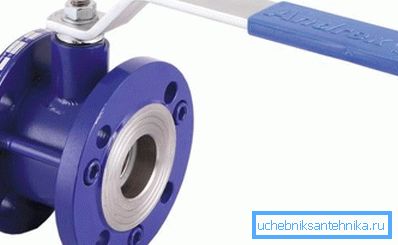

Pri inštalácii nových potrubí sa však používajú kratšie tzv. Medziprevádzkové ventily.

Uzáver uzáveru

Pri malých priemeroch rúrok je zapečatenie gule zabezpečené jednoduchým stlačením sedadiel pri montáži karosérie.

Pri väčších rozmeroch brány sa však používa niekoľko ďalších riešení.

1. Guľa je inštalovaná medzi sedadlami s malou medzerou. Stlačí sa na požadované sedlo tlakom pracovného média.
2. Sedlo je vyrobené z pružinovej pružiny, ktorá zabezpečuje potrebnú prítlačnú silu aj pri nejakom opotrebení fluoroplastu alebo teflónu.

montážne

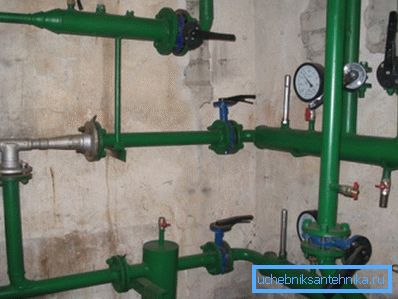

Vykonáva sa v akejkoľvek pracovnej polohe. Jediným obmedzením je pohodlná poloha rukoväte alebo kormidla prevodovky. Smer toku vody je irelevantný, čo je jasne naznačené absenciou šípky na tele.

Porovnanie s alternatívami

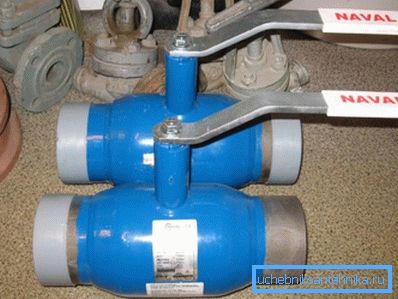

Ako vidí guľový prírubový ventil DU100 na pozadí prírubového ventilu a posúvača rovnakej veľkosti? Aký typ ventilov by som mal zvoliť?

Porovnávame ich niekoľkými spôsobmi.

Hydraulický odpor

1. Kulový ventil s plným vývrtom má takmer žiadny odpor voči pohybu prúdu: v ňom nie sú žiadne otáčky a prechody.
2. V tomto prípade je ventil o niečo nižší ako guľový ventil. Zvýšené sú všetky líce a klin čiastočne v toku. Okrem toho sú prítomné priemery medzi zrkadlami, ktoré spôsobujú turbulentný prietok.
3. Skrutkovač - čistý outsider. Navinuté otáčky telesa a relatívne malý otvor v sedle spôsobujú pokles tlaku po tomto prvku uzatváracieho ventilu.

inštalácia

1. Ako už bolo uvedené, inštalačná príručka pre guľový ventil neumožňuje žiadne slobody. Je schopný pracovať v akejkoľvek polohe a v akomkoľvek smere toku vody.

1. Ventil nie je vhodný na namontovanie iba volantu. To spôsobí, že vypchávka bude veľmi nepríjemná.
2. Okrem toho musí byť ventil namontovaný tak, aby pracovné médium stlačilo ventil zospodu. V opačnom prípade je ventil po určitom čase nevyhnutný.

Mimochodom: odtrhnutie ventilu protiprúdom sprevádza hydraulický šok - prechádza vysokotlakovým predným potrubím. Medzi dôsledky patrí odpojenie armatúr a závitov, pretrhnutie pružných spojov, pretrhnutie švíkov elektrických zváraných rúrok a roztrhané zátky chladiča.

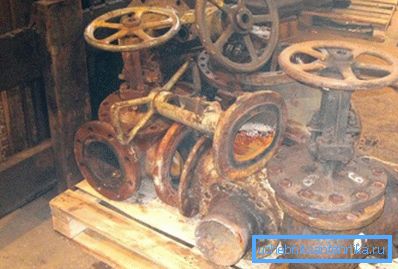

služba

1. V prípade guľového ventilu sa po niekoľkých stovkách cyklov otvárania a zatvárania dotýka utiahnutia matice na tesniacom krúžku.
2. Skrutkový ventil potrebuje pravidelné (aj keď je prázdne) balenie vypchávky a (niekedy) výmenu tesnenia.
3. V prípade ventilu je periodické balenie žľazy doplnené o potrebu brúsenia zarastených loží líc a zrkadiel.

zistenie

Sú celkom zrejmé: guľové ventily v moderných ventiloch nemajú vážnych konkurentov. Výnimkou môžu byť len produkty pre špeciálne podmienky (vysoké teploty, korozívne médiá atď.).

Video v tomto článku tradične ponúka čitateľovi dodatočné materiály. Veľa šťastia!
