Žeriavy pre vykurovacie telesá: ako si vybrať potrebné

Pre správnu funkciu vykurovacieho systému je potrebné presne regulovať objem chladiacej kvapaliny, ktorá vstupuje do akumulátora a odstrániť z neho nahromadený vzduch. Okrem toho niekedy - v prípade nehody alebo potreby plánovanej výmeny - je potrebné úplne zablokovať prístup tekutiny k vykurovaciemu panelu. Vo všetkých vyššie uvedených prípadoch vám pomôže odpálenie na vykurovacom radiátore, pomocou ktorého budete môcť vypnúť rôzne časti klimatickej siete vlastnými rukami bez toho, aby ste úplne zastavili prevádzku druhej a vybíjali batérie.

Vodovodné kohútiky

Účel zariadenia

Žeriavy namontované na radiátoroch sú potrebné nielen na zablokovanie prístupu vody k zariadeniu.

Vykonávajú mnoho ďalších rovnako dôležitých úloh:

• regulujte teplotu chladiča obmedzením množstva teplej vody čerpanej cez batériu;
• odstráňte vzduchové zástrčky z vykurovacieho systému, čo výrazne znižuje efektívnosť svojej práce;

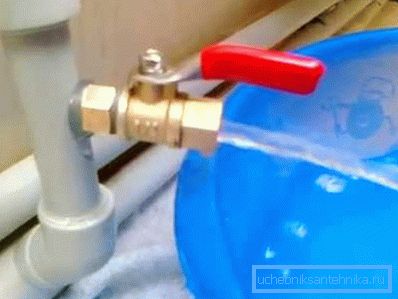

• Používajú sa na plnenie a vypúšťanie chladiacej kvapaliny nielen v radiátoroch, ale aj v potrubiach, ktoré ich spájajú;

• možno použiť na vypnutie vykurovacej siete v prípade nehody, plánovaných alebo havarijných opráv.

Na základe vyššie uvedených úloh je potrebné rozlišovať tieto typy žeriavov:

1. Odpojenie hlavného potrubia, časti vykurovacej siete alebo samostatného zariadenia. S ich pomocou môžete vypnúť vodu v prípade nehody alebo opravy.

1. Nastavenie toku vody. V tomto prípade okrem režimov "zapnuté" a "vypnuté" musia byť aj iné. Schopnosť nastaviť teplotu v dome závisí od toho, ako presne ventil môže nastaviť dodané množstvo chladiacej kvapaliny.
2. Vypúšťať plyn alebo vodu. V prvom prípade ventily pomáhajú zbaviť sa vzduchových uzáverov, v druhom prípade odstrániť kvapalinu z potrubia a radiátorov, po ktorých si ich môžete prezrieť a nahradiť.

Miesto inštalácie

Napriek názvu môže byť ventil pre vykurovacie teleso umiestnený nielen na špecifikovanom zariadení, ale aj na iných miestach (v závislosti od funkčného účelu):

• pri vchode do ústredného kúrenia do suterénu domu - otvárajú a zatvárajú na začiatku a na konci vykurovacej sezóny;

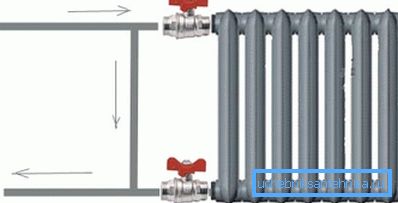

• na obtok (potrubie medzi vstupom a výstupom batérie, ktoré zabezpečuje priamy tok chladiacej kvapaliny) - tu sú potrebné regulačné ventily na zníženie alebo zvýšenie objemu tečúcej kvapaliny a prepnutie nútenej siete na prirodzenú cirkuláciu;
• na stúpače - často sa takéto žeriavy namontujú pri vchode do bytu vo výškových budovách a umožňujú opravu miestnej klimatickej siete bez vypnutia celého systému;
• na trysky batérií - ich hlavným účelom je nastavenie teploty vzduchu, pretože tu sú vhodné automatické termostatické ventily;

• na miestach, kde sa môže vytvoriť vzduchová upchávka - tu sú inštalované Mayevského kohútiky, ktoré slúžia na uvoľnenie vzduchu, ktorý sa hromadí, keď je systém naplnený chladiacim prostriedkom alebo počas jeho prevádzky.

Venujte pozornosť! Použitie ventilov s automatickým nastavením umožňuje bez ľudského zásahu dávkovať množstvo vody vstupujúce do batérie a odstrániť nahromadený vzduch zo systému. Nevýhodou týchto riešení je len jedna - vysoká cena.

Použité materiály

Funkciou uzatváracieho a regulačného ventilu inštalovaného v vykurovacích systémoch je jeho stály kontakt s chladiacou kvapalinou, chemické a fyzikálne zloženie, ktoré často ostáva veľa žiaduce.

Preto musí byť použitý materiál odolný voči korózii a dobre odoláva mechanickému pôsobeniu abrazívnych častíc, ktoré sa nachádzajú v cirkulujúcej tekutine.

Najbežnejšie používané žeriavy sú vyrobené z nasledujúcich materiálov:

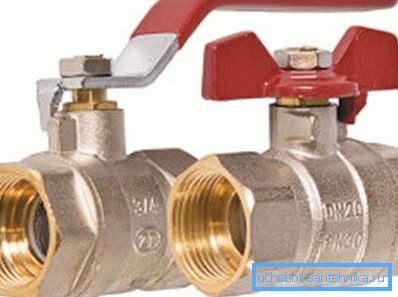

• mosadz - upevnené na potrubia so špeciálnym príslušenstvom;

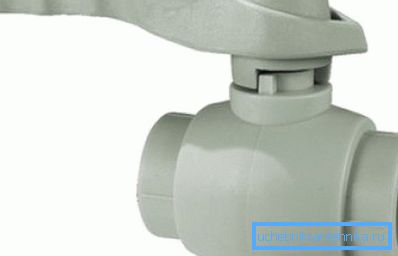

• polypropylén - je inštalovaný na polymérnych rúrach spájkovaním.

Tip! V niektorých obchodoch s hardvérom nájdete silničné žeriavy. Vyzerajú ako mosadz, ale stojí oveľa menej. Ich kvalita, pevnosť a odolnosť sú nízke, takže by ste nemali používať také ventily na návrh inžinierskych sietí.

Typy žeriavov

Všetky existujúce žeriavy sú rozdelené do dvoch skupín:

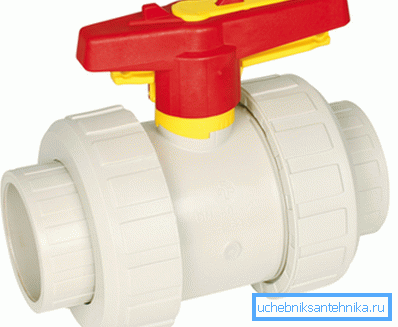

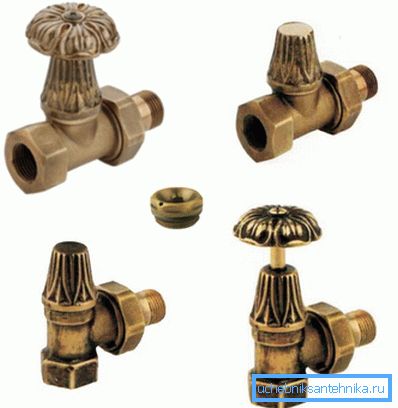

1. Zamykanie. Sú rovné a uhlovité. Sú namontované na radiátoroch a používajú sa na zablokovanie prístupu a reguláciu množstva teplej vody vstupujúcej do batérií. Ich používanie umožňuje chrániť vykurovací panel pred hydraulickým a pneumatickým nárazom, ktorý sa vyskytuje počas plnenia systému chladiacim médiom. Okrem toho poskytujú príležitosť vypnúť konkrétnu batériu a opraviť ju, vyčistiť ju alebo ju vymeniť. Sú ľahko namontované na batérie pomocou rúrkových závitov, ktoré tvoria úplne tesné spojenie. Odolávajte silnému tlaku a majú atraktívny vzhľad.

Nevýhodou je nemožnosť jemnej regulácie teploty v miestnosti. Často sa používa v autonómnych vykurovacích systémoch, kde sa prepínanie režimu vykonáva pomocou ovládacieho panela kotla.

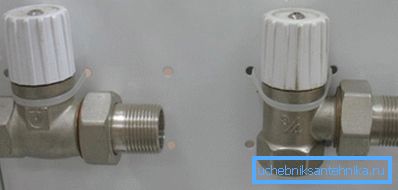

1. Termostaticky riadené. Vo vnútri žeriavu je špeciálna flexibilná nádoba naplnená kvapalinou alebo plynom. Pri zahrievaní alebo chladení sa zvyšuje alebo znižuje, reguluje prístup vody k batérii a tým aj teplote. Existujú dva typy termostatických žeriavov:

• s manuálnym ovládaním - v tomto prípade otočíte gombík a nastavíte teplotu sami, pričom sa zameriavate na čísla, ktoré sa aplikujú na teleso žeriavu;
• automatické - v tomto prípade je teplota v miestnosti riadená mikročipom v závislosti od vonkajších podmienok (používajú sa údaje poskytované špeciálnymi snímačmi).

Výhody najnovšieho typu žeriavov sú zrejmé:

• schopnosť meniť teplotu batérie v závislosti od poveternostných podmienok;
• šetrenie tepelného nosiča v dôsledku jemnejšieho nastavenia činnosti klimatického zariadenia;
• ochrana proti zamrznutiu chladiacej kvapaliny s prudkým poklesom vonkajšej teploty.

Klasifikácia uzamykacích mechanizmov

Vykurovacie kohútiky sú klasifikované podľa ďalšieho znaku - dizajnu uzamykacieho zariadenia.

Sú to:

• guľa (príruba) - môže byť iba v zapnutom a vypnutom stave, nie sú k dispozícii stredné možnosti;

• kužeľovité - umožňujú zatvoriť otvor pre prietok vody, otvoriť ho a vložiť ventil do medzipolohy;
• automatické - regulácia objemu tečúcej kvapaliny sa reguluje pomocou špeciálnej elektroniky.

Prírubové kohútiky sú najčastejšie inštalované na potrubiach. Je to preto, že ich konštrukcia dokáže odolávať vysokému tlaku tekutiny. Môžu spoľahlivo slúžiť po dlhú dobu.

Pokiaľ ide o samotné radiátory, používajú kužeľové výrobky vybavené spojkami. Prítomnosť závitu umožňuje pevne upevniť regulačné ventily na vstup a výstup batérie a kužeľový uzamykací mechanizmus umožňuje presnejšie nastaviť množstvo prichádzajúcej vody.

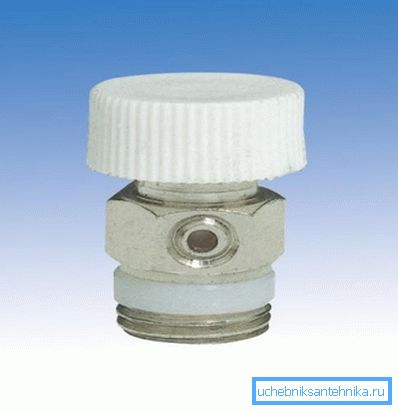

Mayevského žeriav

Okrem vodovodných batérií sú na radiátory namontované aj batérie. Oni sa nazývajú Mayevsky žeriavy. Slúžia na odstránenie vzduchu, ktorý sa počas prevádzky systému nevyhnutne tvorí v potrubiach a radiátoroch. Inštalačné pokyny pre vykurovacie systémy zabezpečujú inštaláciu takýchto zariadení v hornej časti každého vykurovacieho panelu.

Princíp činnosti

Hlavný prvok žeriavu Mayevsky slúži ako ihlový vzduchový ventil. Tento mechanizmus je možné aktivovať špeciálnym kľúčom alebo bežným skrutkovačom.

Vzduchový ventil musí byť inštalovaný na strane protiľahlej k nasávaciemu ventilu chladiča. Pri naplnení nosiča tepla sa vzduch, ktorý sa nachádza v batérii, zdvihne a hromadí sa v ďalekom hornom rohu zariadenia. Je nainštalovaný žeriav, ktorým sa uvoľňuje vytvorená vzduchová upchávka.

Postup pri práci s ventilom Mayevsky je jednoduchý: musíte odskrutkovať skrutku, kým sa neobjaví syčivý zvuk, ktorý vyžaruje odvádzaný vzduch. Akonáhle voda vyteká z otvoru, môže byť ventil zatvorený.

Žeriav môže mať polymérové ​​teleso alebo byť vyrobený z mosadze. Obe tieto možnosti sú celkom spoľahlivé. Je potrebné len zabezpečiť, aby výstup ventilu vzduchu nebol upchatý tuhými časticami, ktoré sa niekedy nachádzajú v chladiacej kvapaline. Môžete ho očistiť bežnou ihlou.

Tip! Ak máte vykurovací systém s núteným obehom v domácnosti, musíte vypnúť čerpacie zariadenie pred odstránením uzáveru pomocou Mayevského žeriavu. V opačnom prípade horká voda prúdi príliš rýchlo a vzduch nebude mať čas hromadiť sa v hornej časti chladiča.

Automatické ventily

Každý výrobca sanitárneho zariadenia sa usiluje o výrobu zariadenia, ktoré reguluje určité parametre inžinierskych sietí bez ľudského zásahu. Platí to aj pre vzduchové ventily, ktoré odstraňujú zástrčky z batérií a vykurovacích potrubí.

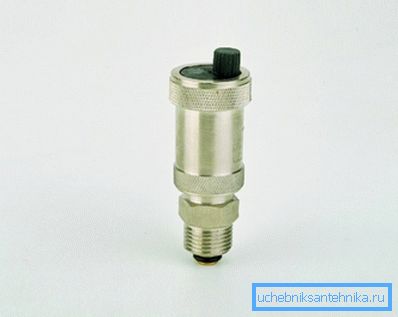

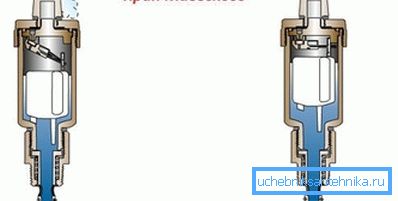

Automatický žeriav Mayevsky nevyzerá prakticky nijako inak ako jeho progenitor. Zásada jej fungovania sa nezmenila. Avšak špeciálny mechanizmus samostatne otvára ventil, keď sa tlak vzduchu v batérii zvýši nad nastavenú hodnotu.

Inštalovaný automatický vzduchový ventil tak uvoľní potrebu pravidelnej kontroly vykurovacieho systému na detekciu uviaznutia vzduchu a jeho odstránenie ručne.

Vlastnosti inštalácie automatických žeriavov Mayevsky

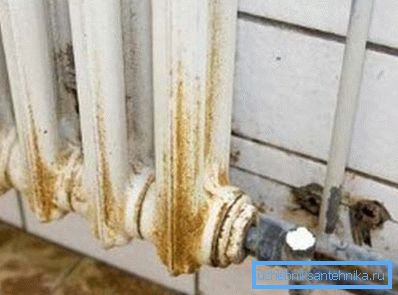

Toto zariadenie je možné namontovať na takmer všetky existujúce radiátory. Vlastníci rozšírených liatinových batérií však budú musieť byť sklamaní. Mayevského žeriav im nepomôže vyrovnať sa so vzduchom v klimatickej sieti.

To je ovplyvnené nasledujúcimi okolnosťami:

1. Vnútorné povrchy liatinového radiátora sa postupne zhoršujú počas prevádzky, častice, ktoré sa odoberajú, dostanú sa do chladiacej kvapaliny a môžu upchať obtokový otvor automatického vzduchového ventilu.
2. Centrálny vodovodný systém, ktorého súčasťou sú liatinové batérie, nie je vybavený filtrom, ktorý zachytáva tuhé častice v kvapaline na prenos tepla. Okrem toho sa do vody často pridávajú rôzne agresívne chemikálie, ktoré tiež nepriaznivo ovplyvňujú činnosť vzduchových ventilov.
3. Z radiátorov napojených na mestský vykurovací systém, často v letnom období odvádzajú vodu. Preto po naplnení systému sa môžu vytvoriť príliš veľké zátky, ktoré nebudú pracovať cez otvor 2 mm. Budeme musieť použiť efektívnejšie metódy.

Venujte pozornosť! Všetky výhody automatických Mayevských žeriavov sa odhaľujú iba pri navrhovaní autonómnych riadiacich systémov, kde je možné kontrolovať kvalitu chladiacej kvapaliny, jej teplotu, tlak a iné rovnako dôležité prevádzkové parametre.

záver

Uzamykacie a regulačné ventily na organizáciu cirkulácie vody a vzduchu v systéme vykurovania zohrávajú veľmi dôležitú úlohu. Okrem toho sa v dizajne vykurovacích sietí využíva veľké množstvo ďalších zariadení. Viac videí z našej témy si môžete pozrieť na nižšie uvedenom videu.
